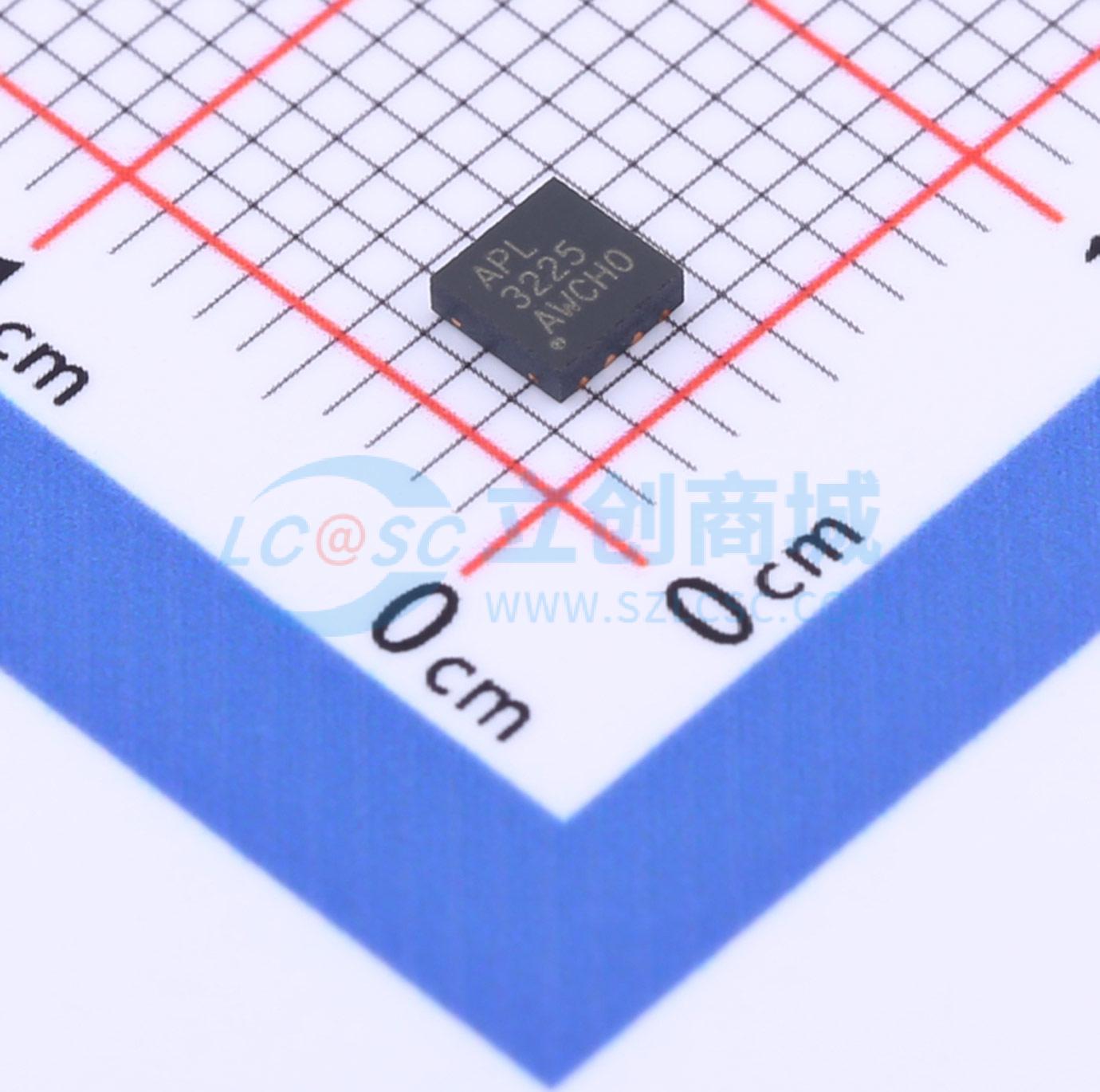

温馨提醒：图片仅供参考，商品以实物为准

APL3225QAI-TRG

锂离子电池充电保护集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: APL3225 提供全面的 Li+ 充电器保护，可防止输入过压、输入过流和过热。当任何被监测的参数超过阈值时，该 IC 会切断充电电流。所有保护功能都设有消抖时间，以防止因电压尖峰或电流瞬变导致的误触发
品牌名称: ANPEC(茂达电子)
商品型号: APL3225QAI-TRG
商品编号: C2691613
商品封装: TDFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.187克(g)

商品参数

商品概述

APL3225为锂离子（Li+）充电器提供全面保护，可防止输入过压、输入过流和过热。当任何被监测参数超过阈值时，该IC会切断充电电流。所有保护功能均设有消抖时间，以防止因电压尖峰或电流瞬变导致的误触发。 APL3225集成了一个5.5V的低压差线性稳压器（LDO），以防止交流输入（ACIN）过冲影响充电低压差线性稳压器（CHR_LDO）和输出（OUT）。当ACIN引脚出现任何高于5.5V但低于过压保护（OVP）阈值的瞬态峰值电压时，内部LDO会将其输出钳位在5.5V。当ACIN电压超过OVP阈值时，器件将切断充电电流。充电电流由栅极驱动（GATDRV）引脚控制。当GATDRV引脚提供电流时，OUT引脚输出的充电电流幅度是GATDRV引脚电流的200倍。其他特性包括精确的V_VCDT/V_ACIN分压器、防止电流从OUT反向流向ACIN以及一次性可编程（OTP）保护。APL3225为锂离子充电器提供全面保护，并为手机电源管理集成电路（PMIC）的充电器节省了外部MOSFET和肖特基二极管。上述特性和小封装使APL3225成为手机应用的理想选择。

商品特性

提供OUT引脚5V电压钳位保护
热充电调节保护
提供输入过压保护
提供输入过流保护
提供过热保护
提供反向电流阻断功能
高抗误触发能力
高精度保护阈值
典型导通电阻低至0.3Ω
采用紧凑的TDFN2x2-8和DFN3x3-8封装
提供无铅环保器件（符合RoHS标准）

应用领域

手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	4.5V~6.5V
	最大充电电流	1A
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	350uA
