温馨提醒：图片仅供参考，商品以实物为准

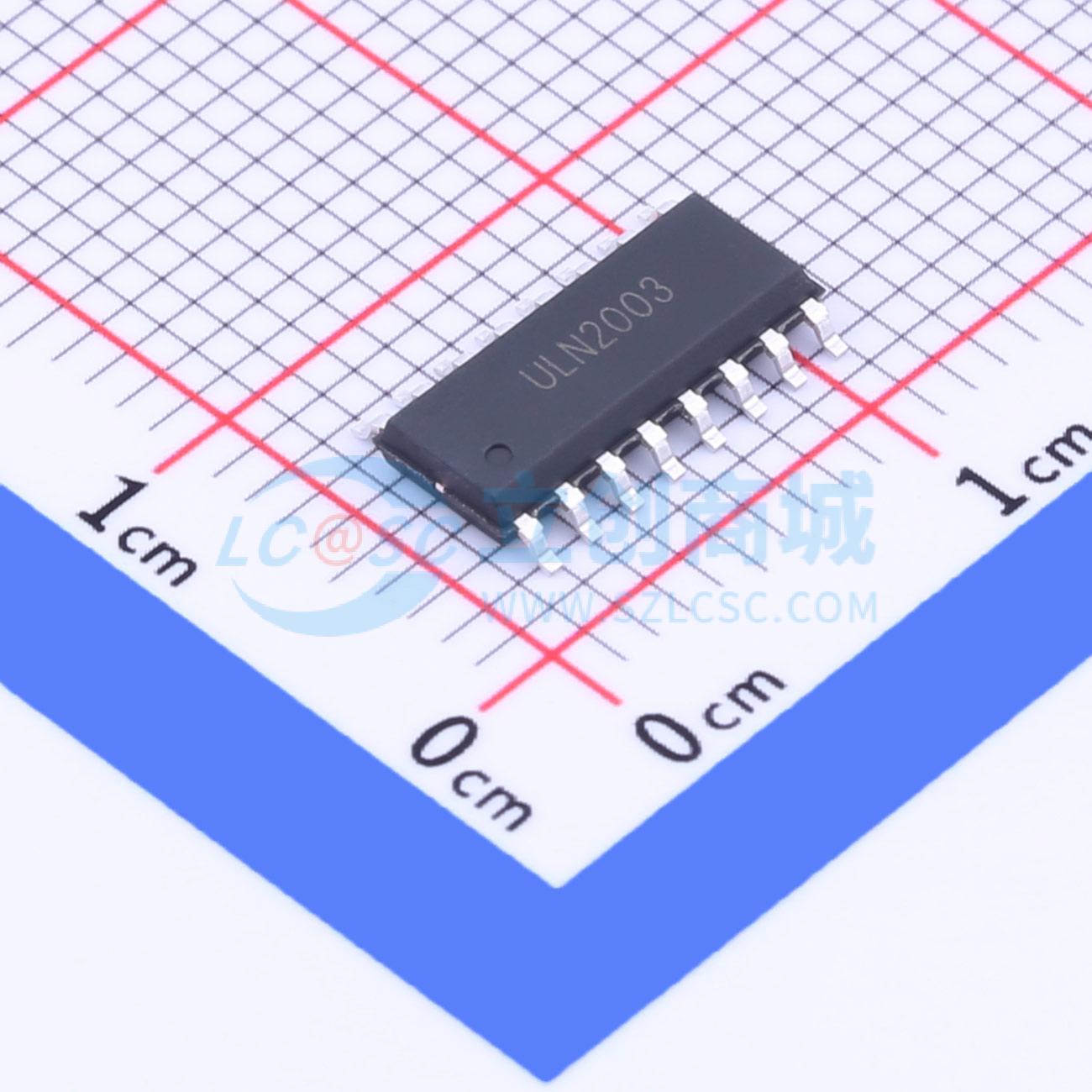

ULN2003
高压大电流达林顿晶体管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高压大电流达林顿晶体管阵列，每个阵列包含七个集电极开路共发射极对。每对额定电流为500mA。包含用于感性负载驱动的抑制二极管，输入和输出引脚相反，以简化电路板布局。这些器件能够驱动各种负载，包括螺线管、继电器、直流电机、LED显示屏、灯丝灯、热敏打印头和高功率缓冲器。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- ULN2003
- 商品编号
- C2690547
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.1V@250uA,100mA | |
| 输入电流(on) | - | |
| 输入电流(off) | - | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 25pF |
