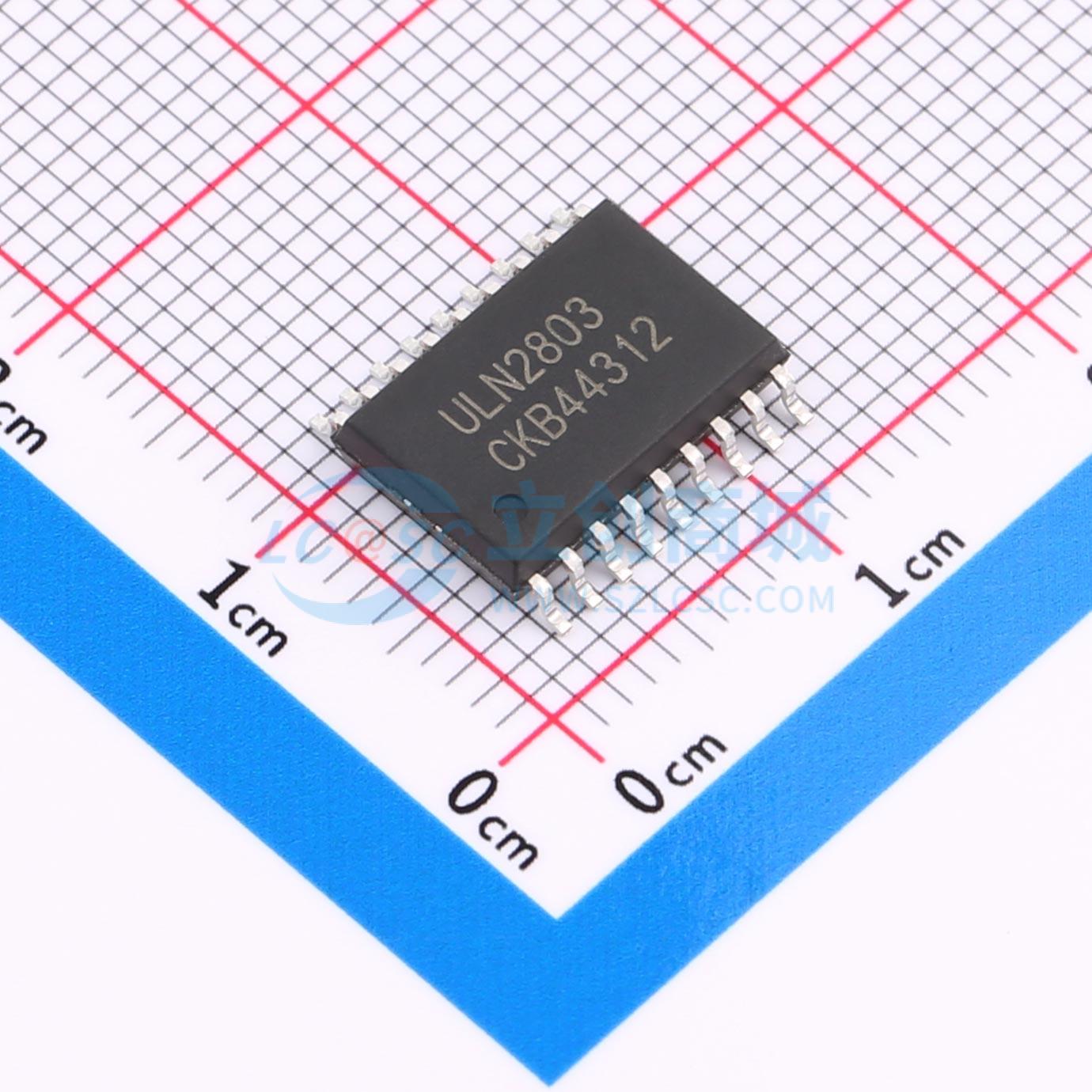

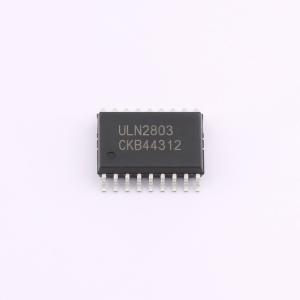

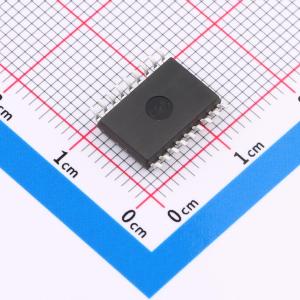

温馨提醒：图片仅供参考，商品以实物为准
ULN2803
高电流达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULN2803是高压大电流达林顿晶体管阵列，每个阵列包含8个集电极开路的共发射极对。每对的额定电流为500 mA。该器件内置抑制二极管，用于驱动感性负载，其输入和输出引脚相对排列，以简化电路板布局
- 品牌名称
- BL(上海贝岭)
- 商品型号
- ULN2803
- 商品编号
- C2690548
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 0.817克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -30℃~+105℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.1V@250uA,100mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 25pF | |
| 类型 | BJT |
商品概述
ULN2803 是一款高电压、高电流的达林顿晶体管阵列，每个器件包含八个开集电极共射极对。每个对的额定电流为 500mA。器件内部集成了用于驱动感性负载的续流二极管，其输入和输出引脚采用对称布局，以简化电路板布线。该器件能够驱动多种负载，包括螺线管、继电器、直流电机、LED 显示器、白炽灯、热敏打印头和高功率缓冲器。ULN2803 提供 SOP18 和 QFN20 (4×4) 封装。
商品特性
- 额定集电极电流（单路输出）达 500mA
- 高电压输出：50V
- 集成输出钳位二极管
- 输入兼容多种逻辑类型
- 适用于继电器驱动应用
应用领域
- 螺线管驱动
- 继电器驱动
- 直流电机驱动
- LED 显示器驱动
- 白炽灯驱动
