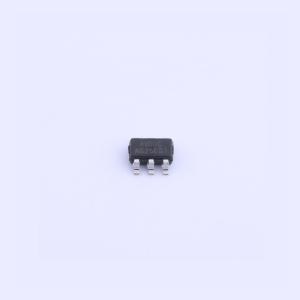

SL401
恒流驱动芯片驱动LEDs
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL401是一款恒流驱动芯片，默认输出电流10mA，利用偏压电阻可以设置输出电流最大为65mA，可用来驱动低功率LEDs。同时也可以在SL401输出脚外接晶体管，利用SL401反馈控制功能实现对65mA以上的大功率LEDs调光控制。输出电流由偏压电阻决定，不随串联的LED灯的数量和LED灯正向导通电压的改变而改变，也不随电源电压的改变而改变。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL401
- 商品编号
- C2690321

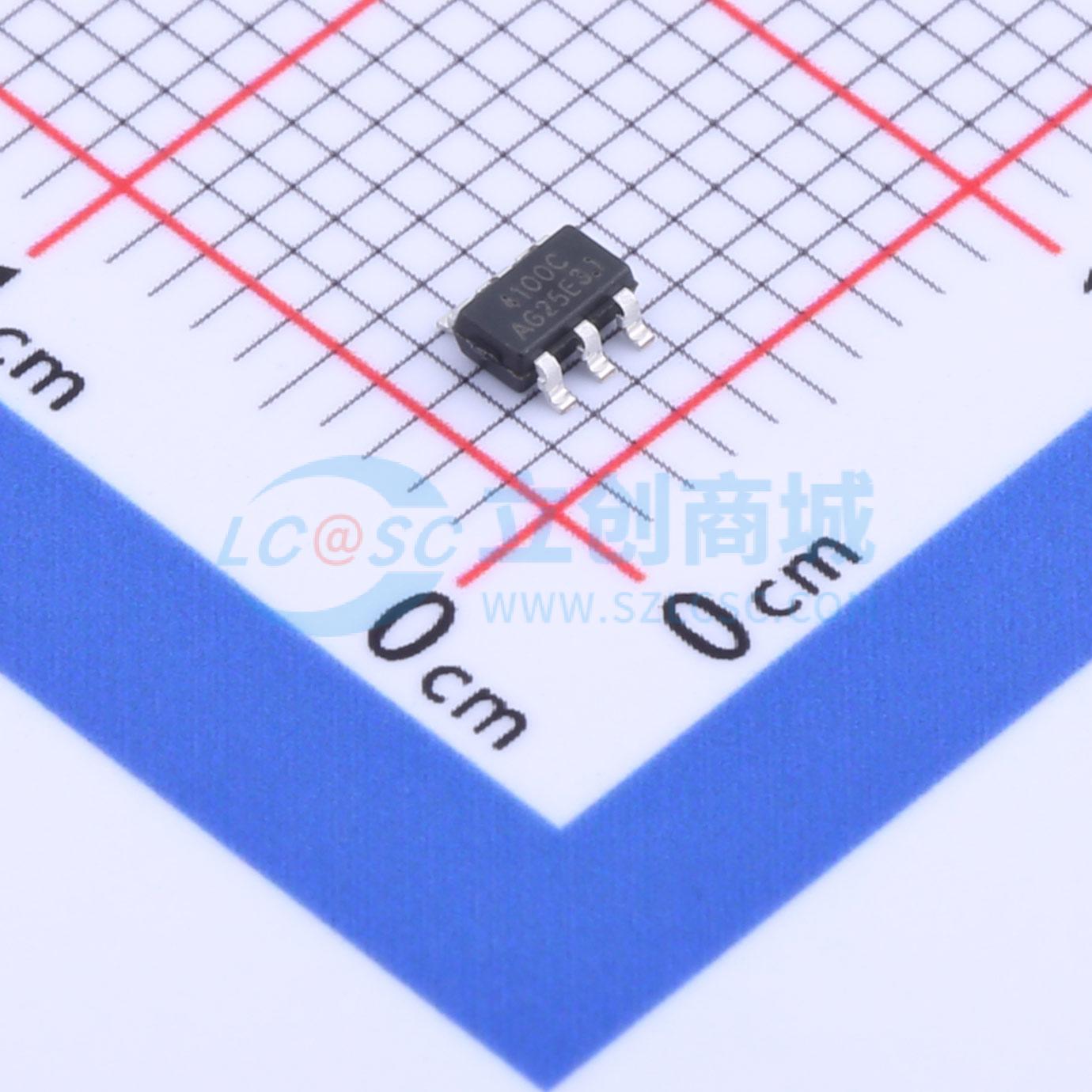

- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4V~42V | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 10mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
SL401是一款恒流驱动芯片，默认输出电流10mA，利用偏压电阻可以设置输出电流最大为65mA，可用来驱动低功率LEDs。同时也可以在SL401输出脚外接晶体管，利用SL401反馈控制功能实现对65mA以上的大功率LEDs调光控制。输出电流由偏压电阻决定，不随串联的LED灯的数量和LED灯正向导通电压的改变而改变，也不随电源电压的改变而改变。采用独立封装具有更低的集成成本、小的封装尺寸、较少的焊点和更高的可靠性。具有小的封装外形和低成本的优点，非常适合驱动低功率LED，同时采用电阻偏压，消耗较小的压降，输出电流的范围由10mA到65mA，电流的精度高，能有效保护LEDs。
商品特性
- LED的驱动电流（未使用外部调节电阻）预设为10mA，通过外接电阻调节输出电流，电流最大为65mA
- 最大电源电压为42V
- 输出电流精度高，不随电源电压改变而改变
- 最小饱和压降为1.4V
- 使用SOT23-6封装，最大散热功耗为750mW
- RoHS
应用领域
- 广告牌的字母
- 装饰照明系统的LED灯带
- 环境照明
- 白色家电照明，如冰箱照明
- 医疗照明
- 汽车照明，如高位刹车灯和后组合灯
