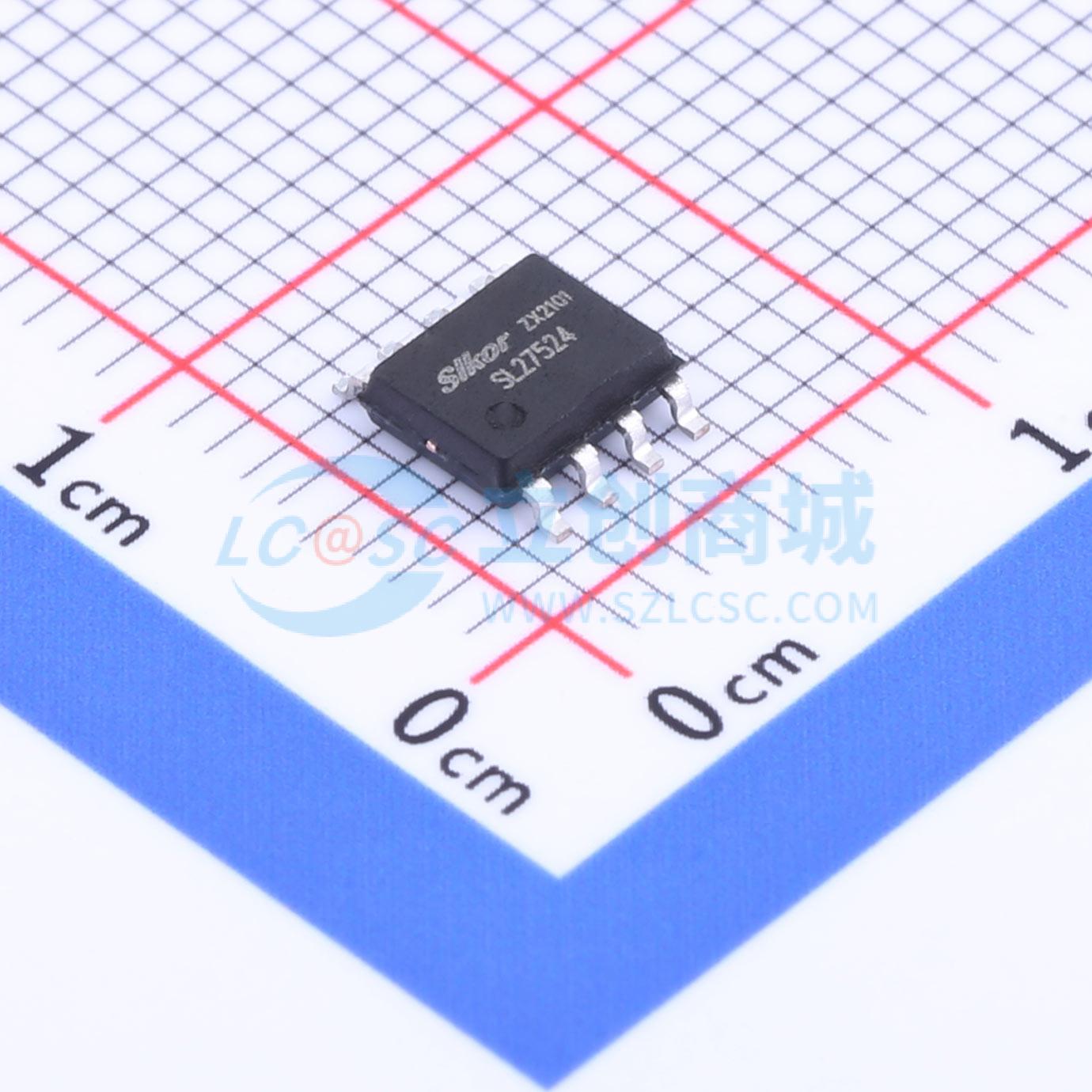

温馨提醒：图片仅供参考，商品以实物为准

SL27524

24V4A拉、灌电流双通道驱动器

描述: 双通道4A的高速低侧栅极驱动器，可以高效安全地驱动MOSFET以及IGBT。低传播延迟和失配以及紧凑的SOP -8封装等特点，使得MOSFET的开关频率可以达到数百kHz。适合用于服务器和通讯电源的同步整流驱动，同步管MOSFET的死区时间直接影响变换器的效率。
品牌名称: Slkor(萨科微)
商品型号: SL27524
商品编号: C2690325
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

	属性	参数值
	下降时间(tf)	6ns
	传播延迟 tpLH	16ns
	传播延迟 tpHL	16ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2V~2.4V
	输入低电平(VIL)	800mV~1.2V
	静态电流(Iq)	180uA

商品概述

双通道4A的高速低侧栅极驱动器，可以高效安全地驱动MOSFET以及IGBT。低传播延迟和失配以及紧凑的SOP -8封装等特点，使得MOSFET的开关频率可以达到数百kHz。适合用于服务器和通讯电源的同步整流驱动，同步管MOSFET的死区时间直接影响变换器的效率。驱动器可通过双通道的并联来增加输出驱动电流。输入引脚阈值电压基于TTL电平，并兼容 -5V至20V的输入。

4.5V至20V的宽范围VDD供电电压能够有效地驱动MOSFET或GaN功率器件。集成的UVLO保护功能可确保在异常情况下使输出保持为低电平。

-5V至24V的独立输入引脚电压范围能够有效地确保在由于寄生电感引起过冲的情况下稳定工作。输入引脚的电压阈值也兼容TTL电平输入。

商品特性

双通道独立栅极驱动
4A峰值拉、灌电流
高达24V宽范围VDD供电
独立的使能输入
双通道可并联应用于大电流驱动
反向和非反向输入可选
VDD欠压保护兼容TTL和CMOS输入电平
低传播延迟
两通道之间1ns典型延迟匹配
输入浮空时输出为低电平
-40°C到125°C的工作温度范围

应用领域

AC/DC及DC/DC转换器
服务器和通讯设备的整流器
EV/HEV逆变器及DC/DC转换器
PV升压以及逆变器
UPS
电机控制
用于新兴的宽带隙功率器件驱动

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交36单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	4.5V~20V
	上升时间(tr)	6ns
