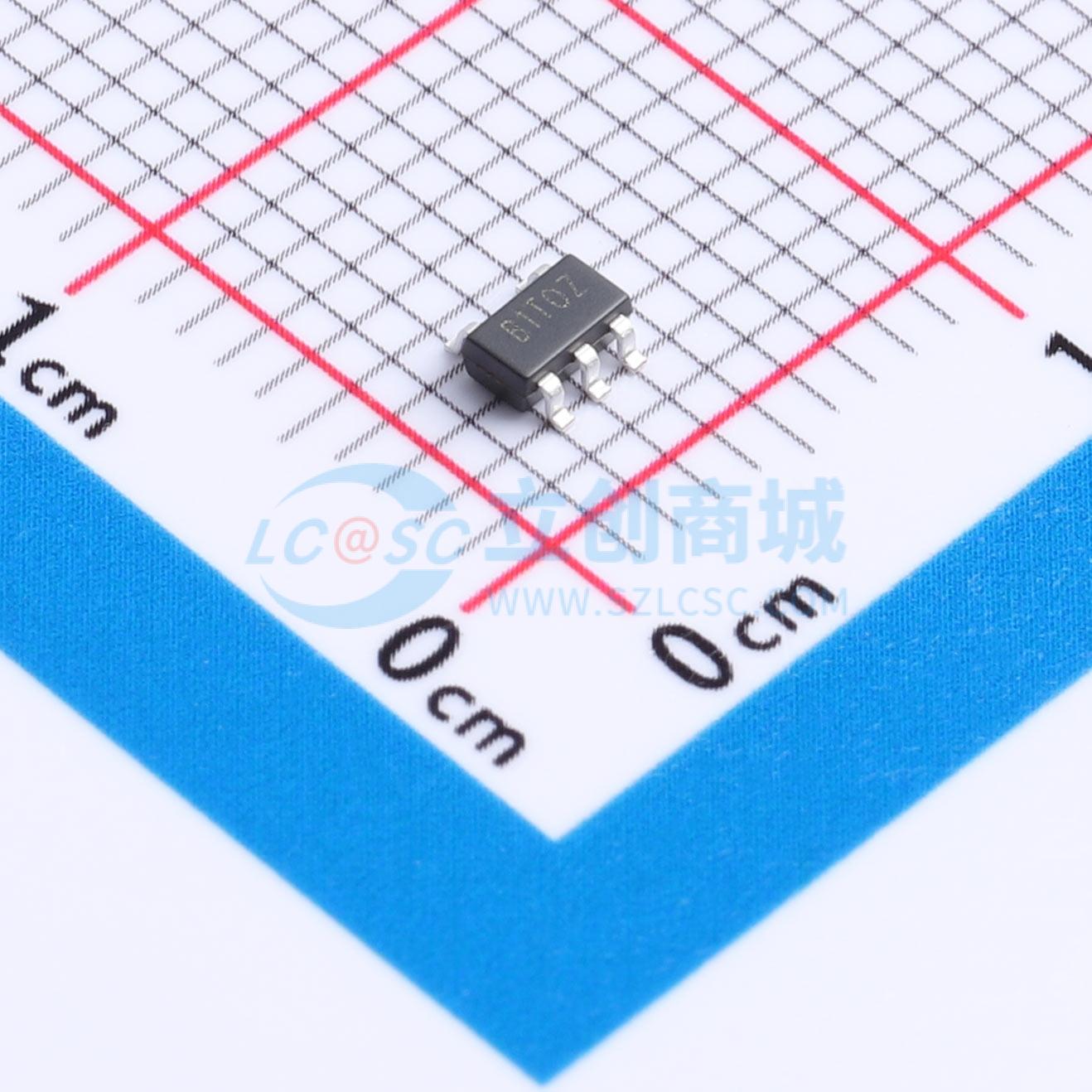

温馨提醒：图片仅供参考，商品以实物为准

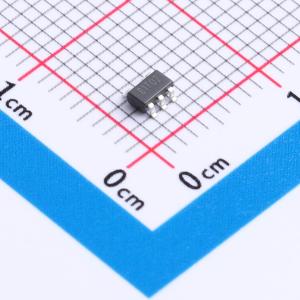

TP2111-TR
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10kHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 6V/ms | |
| 输入偏置电流(Ib) | 30pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 输入电压噪声密度(eN) | 265nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600nA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
TP211x 系列是一系列超低功耗、高精度 CMOS 运算放大器，在每放大器最大静态电流仅为 600 nA 的条件下，提供恒定的 10-kHz 带宽和 10-mV/μs 压摆率。其输入共模范围包含地电位，保证了 1.5-mV 的偏移电压和超低的 0.4-µV/°C 偏移电压温度系数，从而为高侧和低侧电流检测提供精确且稳定的测量。该系列采用精心设计的 CMOS 输入级，其典型输入偏置电流低至 0.1-fA，显著降低了在千兆欧姆电阻、高阻抗光电二极管和电荷检测等场景中引入的输入偏置电流和输入失调电流误差。TP211x 系列在 1,000-nF 容性负载下保持单位增益稳定，可在 +1.8 V 至 +5.5 V 的单电源电压或 ±0.9 V 至 ±2.75 V 的双电源电压下工作，并具有包含地电位的输入和轨到轨输出。这些综合特性使其非常适合各种由 2 节镍镉/碱性电池或单节锂离子电池供电的便携式应用，包括低频信号调理、移动配件、无线远程传感、振动监测器、心电图仪、脉搏监测器、血糖仪、烟雾与火灾探测器以及备用电池传感器。
商品特性
- 电源电压：1.8 V 至 5.5 V
- 低电源电流：每通道 600 nA（最大值）
- 偏移电压：±1.5 mV（最大值）
- 偏移电压温度漂移：0.4 µV/°C
- 低输入偏置电流：在 -40°C 至 85°C 范围内为 30 pA
- 输入共模电压范围包含地电位
- 轨到轨输入和输出
- 带宽：10 kHz
- 工作温度范围：-40°C 至 125°C
应用领域
- 电流检测
- 阈值检测器/鉴别器
- 低功耗滤波器
- 手机及移动配件
- 无线远程传感器
