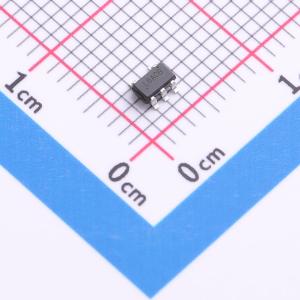

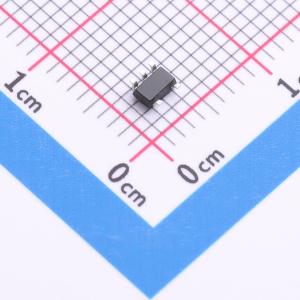

温馨提醒：图片仅供参考，商品以实物为准
TPL730ADJ-5TR
可调LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPL730系列产品是高性能、低压差线性稳压器。TPL730系列产品支持最大300 mA的输出电流，具有低静态电流和高电源抑制比（PSRR）。TPL730系列产品搭配2.2 μF至10 μF的陶瓷输出电容时性能稳定
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL730ADJ-5TR
- 商品编号
- C2690181
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 压差 | 200mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 49uA | |
| 噪声 | 40uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPL730系列产品是高性能、低压差线性稳压器。TPL730系列产品支持最大300 mA的输出电流，具有低静态电流和高电源抑制比（PSRR）。TPL730系列产品搭配2.2 μF至10 μF的陶瓷输出电容时性能稳定。
TPL730系列产品在1 kHz时具有60 dB的高PSRR。这一特性使TPL730系列产品非常适合前级电源噪声较大的对电源敏感的应用。低至49 μA的静态电流和仅20 nA的关断电流，使TPL730系列产品成为电池供电便携式设备的理想选择。折返式限流和热过载保护电路提高了重载条件下的可靠性。
TPL730系列产品提供多种输出电压版本选项，包括固定版本和可调版本，在工作条件下输出电压精度为±2%。TPL730系列产品在-40℃至+125℃的结温范围内性能有保证。
商品特性
- 输入电压范围：2.4 V至5.5 V
- 输出电压选项：
- 固定电压：1.2 V、1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、2.9 V、3 V、3.3 V
- 可调电压：0.8 V至5 V
- 高输出精度：
- 室温下典型值为±1%
- 工作条件下为±2%
- 最大输出电流：300 mA
- 低压差电压：300 mA时为200 mV
- 低静态电流和关断电流
- 折返式限流和热保护
- 搭配2.2 μF陶瓷电容时性能稳定
- 启动时限制浪涌输入电流
- 热关断保护
- 结温范围：-40℃至+125℃
- 封装选项：SOT23-5、SC70-5、DFN-4
应用领域
- 电池供电的手持设备
- 销售点终端（POS）
- 视频监控
- 无线和物联网模块
