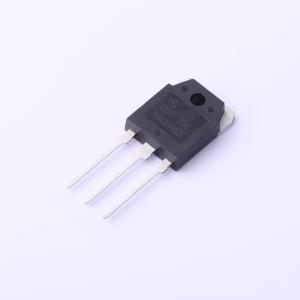

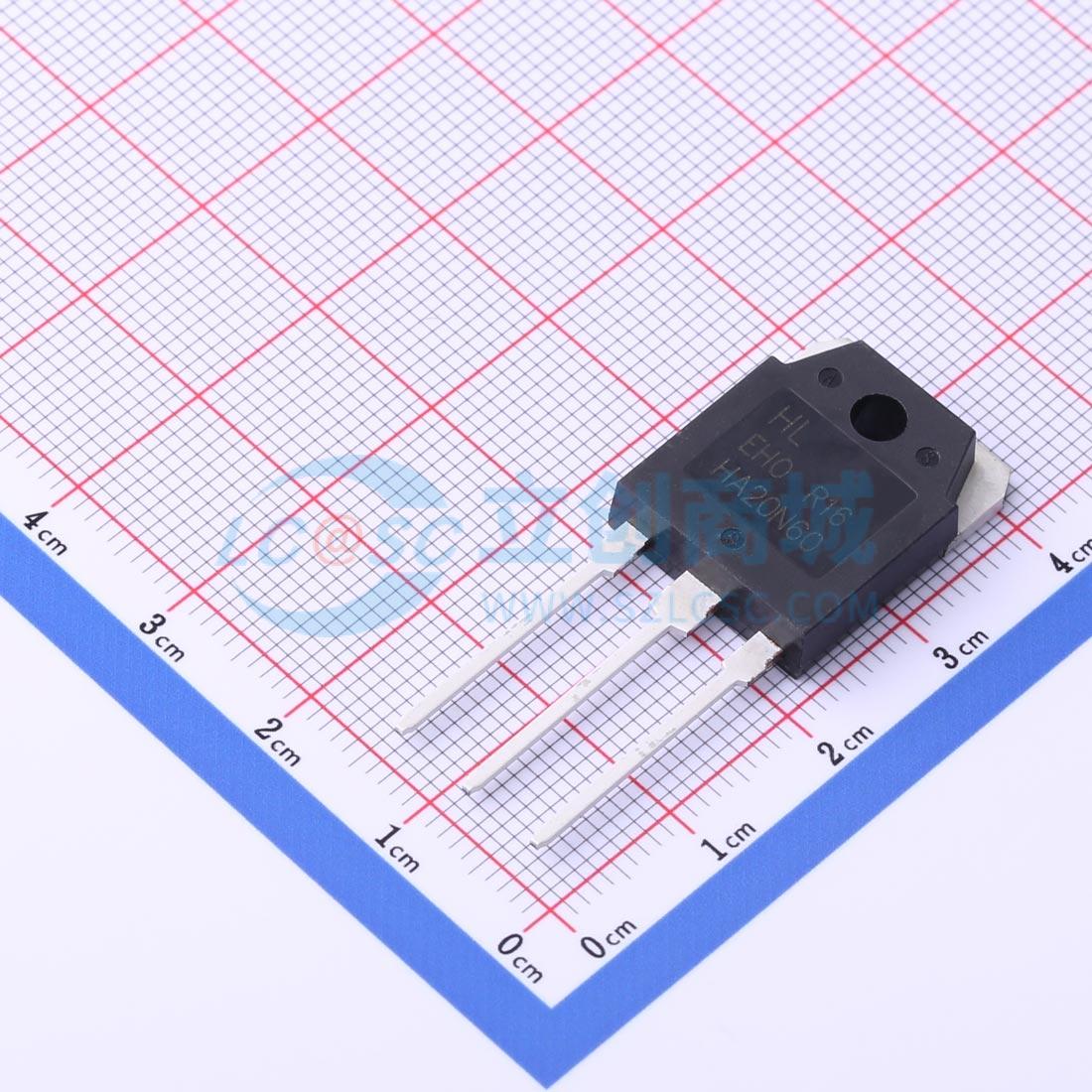

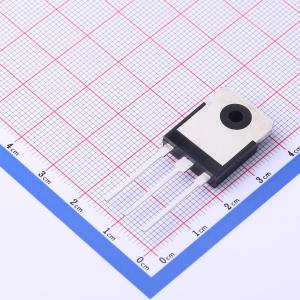

HA20N60
N沟道,电流:20A,耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- HL(豪林)
- 商品型号
- HA20N60
- 商品编号
- C2689091
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 5.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | - | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)@Vgs,Id) | 340mΩ@10V,10A | |
| 功率(Pd) | 120W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 3V@250uA | |
| 栅极电荷(Qg@Vgs) | 80nC@10V | |
| 输入电容(Ciss@Vds) | 2.978nF | |
| 反向传输电容(Crss@Vds) | 40pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 创新设计
- 卓越的雪崩耐用技术
- 坚固的栅极氧化层技术
- 极低的本征电容
- 出色的开关特性
- 无与伦比的栅极电荷：10.5 nC（典型值）
- 扩展的安全工作区
- 更低的RDS(ON)：2.0 Ω（典型值）@VGS = 10V
- 100%雪崩测试
