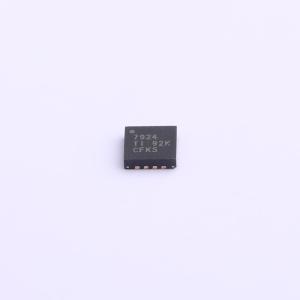

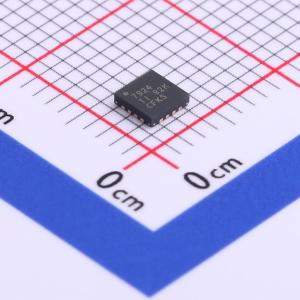

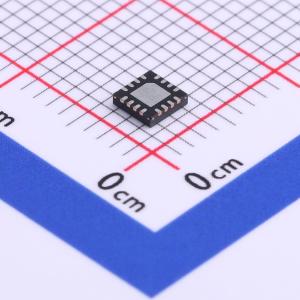

温馨提醒：图片仅供参考，商品以实物为准

ADS7924IRTER

2.2V,12位,4通道,带I²C接口的微功耗模数转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADS7924 具有智能系统功耗控制功能的 12 位 4 通道多路输入 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS7924IRTER
商品编号: C294540
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

ADS7924 是一款带有I²C接口的四通道12位模数转换器（ADC）。凭借其低功耗ADC内核、对低电源电压工作的支持，以及灵活的测量定序器可基本消除转换间隙的功耗，ADS7924可构成适用于功耗敏感型应用（如电池供电设备和能量收集系统）的完整监控系统。ADS7924为每个输入提供专用数据寄存器和板载可编程数字阈值比较器，可对报警条件进行编程以生成中断。数据缓冲、可编程阈值比较和报警中断的组合，可减少主机微控制器监控ADS7924所需的时间。四通道输入多路复用器（MUX）通过外部引脚布线，允许在MUX和ADC之间使用通用信号调理电路，从而减少整体元件数量。低功耗ADC以模拟电源作为参考，可在仅10 μs内完成信号采集和转换。板载振荡器无需提供主时钟。ADS7924采用小巧的3 mm × 3 mm WQFN封装，在-40℃至85℃的工业温度范围内完全符合工作规格要求。

商品特性

支持智能监控
4通道多路复用器自动排序
每个通道具有独立报警阈值
可编程扫描速率
支持MicroPOWER低功耗监控
四通道扫描每1 ms功耗25 μW
四通道扫描每10 ms功耗5 μW
掉电电流小于1 μA
可编程中断引脚控制微控制器的掉电/唤醒
自动掉电控制
PwRon引脚允许关断外部运算放大器
宽电源范围:模拟电源2.2 V 至 5.5 V
宽电源范围:数字电源1.65 V 至 5.5 V
采用3-mm × 3-mm WQFN小尺寸封装

应用领域

便携式电池供电系统
医疗
通信
远程传感器信号监控
电源监控
能量收集

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	100kHz
	通道数	4
	工作电压	2.2V~5.5V
	接口类型	I2C
	差分输入	否

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	时钟/振荡器	内置
	基准电压源	内置
	ADC架构	SAR
	静态电流	5uA
	功能特性	多路复用器
