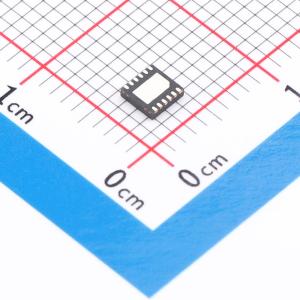

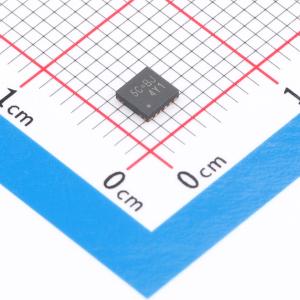

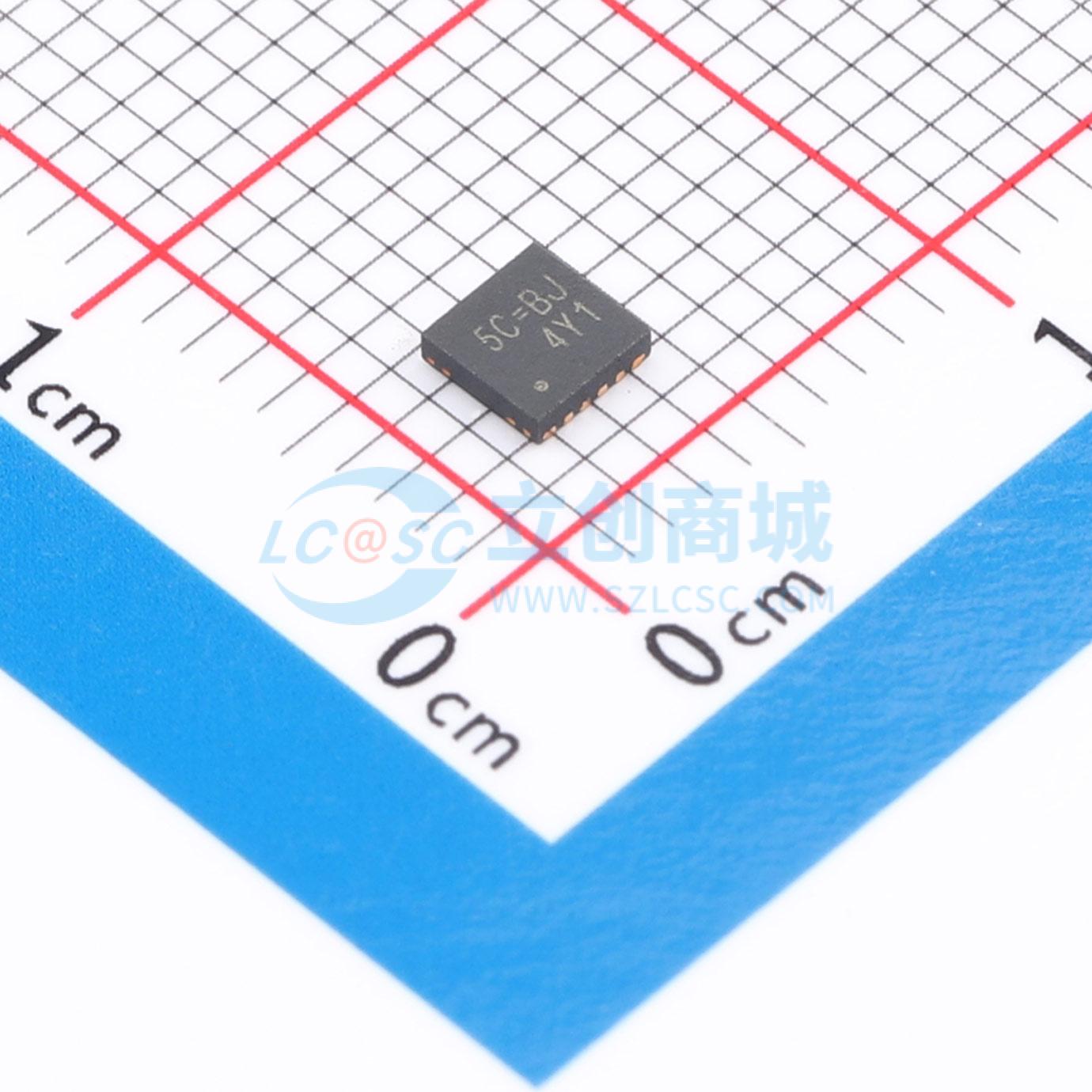

RT8073GQW

6A、2MHz高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 6A single channel DC-DC
品牌名称: RICHTEK(立锜)
商品型号: RT8073GQW
商品编号: C294548
商品封装: WDFN-12(3x3)
包装方式: 编带
商品毛重: 0.130733克(g)

商品参数

商品概述

RT8073是一款高效PWM降压转换器，能够在2.9V至5.5V的宽输入电压范围内提供6A输出电流。 RT8073在室温下以±1%的参考电压为各种负载提供精确调节。为减小电感器尺寸，它提供高达2MHz的开关频率。通过集成高端50mΩ、低端35mΩ的MOSFET以及典型值为250μA的电源电流，可实现效率最大化。 RT8073具备过流保护、短路时的频率折返功能、打嗝模式欠压保护和过温保护。 RT8073提供SOP - 8（外露焊盘）和WDFN - 12L 3x3封装。

商品特性

集成50mΩ和35mΩ MOSFET
6A输出电流
高达95%的高效率
2.9V至5.5V输入范围
可调PWM频率：300kHz至2MHz
0.8V±1%参考电压
可调外部软启动
电源正常指示（仅WDFN - 12L 3x3封装）
过流保护
欠压保护
过温保护
SOP - 8（外露焊盘）和12引脚WDFN封装
符合RoHS标准且无卤

应用领域

低电压、高密度电源系统
分布式电源系统
负载点转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~5.5V
	输出电流	6A
	开关频率	300kHz~2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	可调
