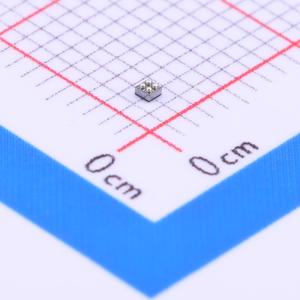

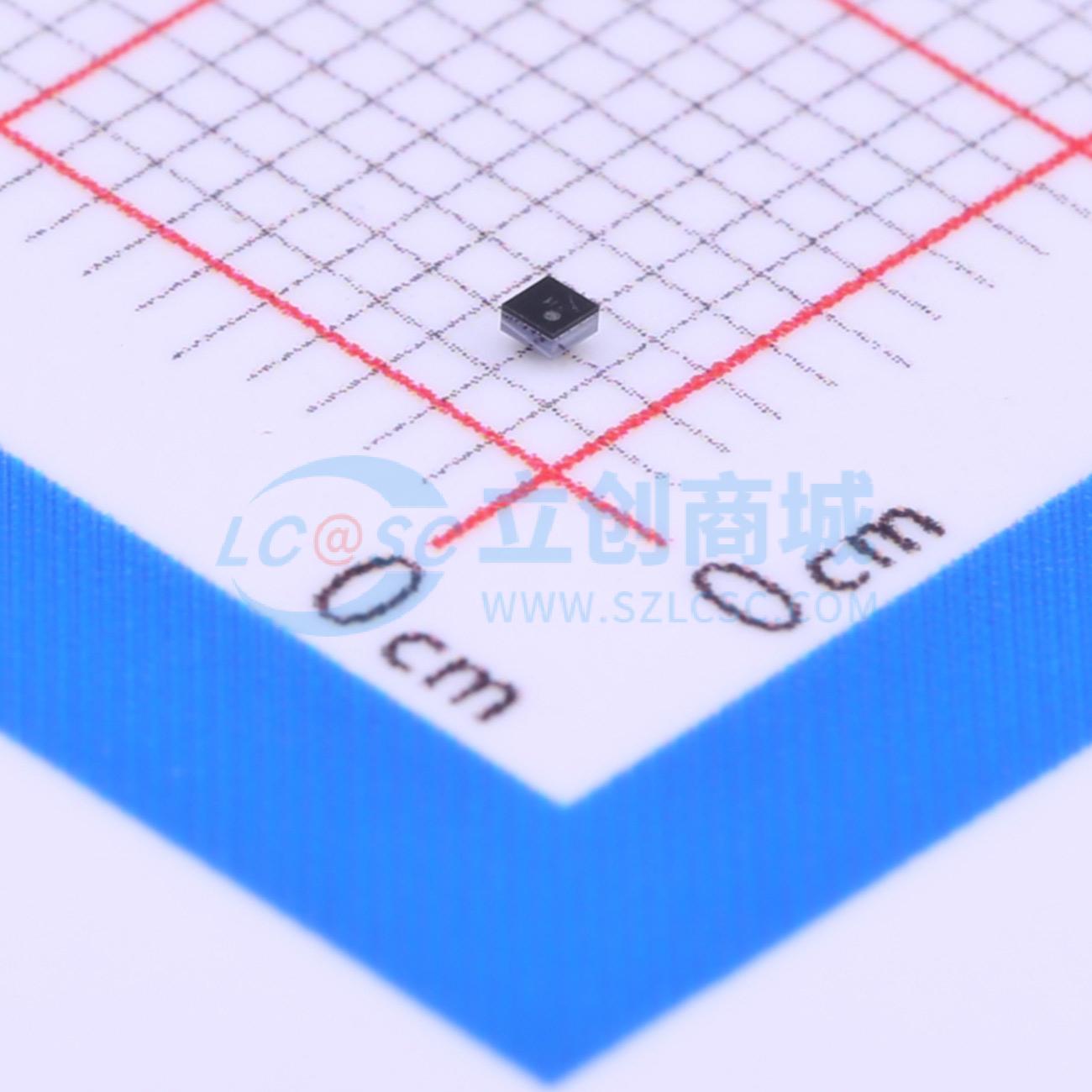

温馨提醒：图片仅供参考，商品以实物为准
LMT70AYFQR
±0.05°C精密模拟温度传感器、RTD和精密NTC热敏电阻IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMT70A ±0.1°C 匹配精度精密模拟温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMT70AYFQR
- 商品编号
- C294608
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 温度范围 | -55℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.13℃ | |
| 工作电压 | 2V~5.5V |
商品概述
LMT70是一款带有输出使能引脚的超小型、高精度、低功耗互补金属氧化物半导体(CMOS)模拟温度传感器。LMT70几乎适用于所有高精度、低功耗的经济高效型温度感测应用，例如物联网(LoT)传感器节点、医疗温度计、高精度仪器仪表和电池供电设备。LMT70也是RTD和高精度NTC/PTC热敏电阻的理想替代产品。 多个LMT70可利用输出使能引脚来共用一个模数转换器(ADC)通道，从而简化ADC校准过程并降低精密温度感测系统的总成本。LMT70还具有一个线性低阻抗输出，支持与现成的微控制器(MCU)/ADC无缝连接。LMT70的热耗散低于 36μW，这种超低自发热特性支持其在宽温度范围内保持高精度。 LMT70A具有出色的温度匹配性能，同一卷带中取出的相邻两个LMT70A的温度最多相差 0.1℃。因此，对于需要计算热量传递的能量计量应用而言，LMT70A是一套理想的解决方案。
商品特性
- 20℃ 至 42℃ 范围内为 ±0.05℃（典型值）或 ±0.13℃（最大值）
- -20℃ 至 90℃ 范围内为 ±0.2℃（最大值）
- 90℃ 至 110℃ 范围内为 ±0.23℃（最大值）
- -55℃ 至 150℃ 范围内为 ±0.36℃（最大值）
- 宽温度范围：-55℃ 至 150℃
- 卷带包装中相邻两个LMT70A的温度匹配：30℃ 时为 0.1℃（最大值）
- 带有输出使能引脚的超线性模拟温度传感器
- 负温度系数(NTC)输出斜率：-5.19mV / ℃
- RDSon < 80Ω 时输出开启/关闭开关
- 宽电源范围：2.0V至5.5V
- 低电源电流：9.2μA（典型值） 12μA（最大值）
- 超小型 0.88mm×0.88mm 4 凸点WLCSP(DSBGA)封装
应用领域
- 物联网(LoT)传感器节点
- 工业电阻式温度检测器(RTD)（AA类）或精密NTC/正温度系数(PTC)热敏电阻的替代产品
- 医疗/健身设备
- 医疗温度计
- 人体温度监视器
- 计量温度补偿
