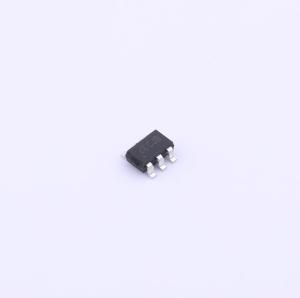

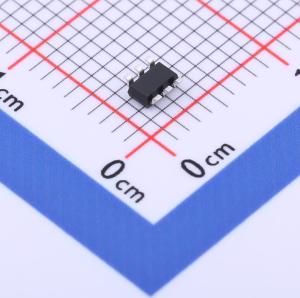

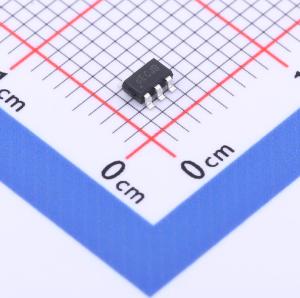

温馨提醒：图片仅供参考，商品以实物为准
SY6863B3ABC
5.5V,3A低损耗功率分配开关，反向阻断额定值高达28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY6863B3ABC
- 商品编号
- C2687365
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 45mΩ | |
| 功能特性 | 短路保护；反向电流阻断；过温保护；过压保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款具有超低导通电阻的3A低损耗电源分配开关，内置限流功能，可保护电源免受过流和短路条件的影响。该器件具备过压保护功能，其输出引脚可承受28V电压。它集成了过温保护和反向阻断功能。支持USB PD3.0快速角色交换，在USB PD快速角色交换事件期间，输出电压可在110μs内恢复至USB有效电压范围。
商品特性
- 输入电压范围：2.5V ~ 5.5V
- 输出引脚耐压28V
- 极低的功率路径电阻：45mΩ（典型值）
- 支持3A负载电流能力
- 在正常工作或关断状态下具备反向阻断功能
- 提供故障标志输出，用于指示过流及其他故障状态
- 支持快速角色交换
- 紧凑型SOT23-6封装
- 符合RoHS标准且无卤素
- 具备UL认证
- 通过IEC 62368-1: 2018标准的CB认证
应用领域
- USB 3.1应用
- USB 3G数据卡
- USB适配器
- MiniPCI配件
- USB充电器
- 公共场所多USB口充电器
