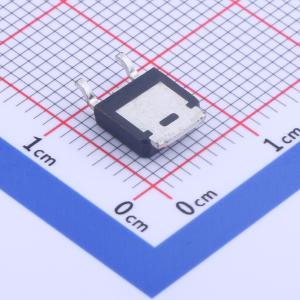

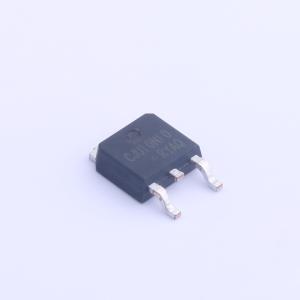

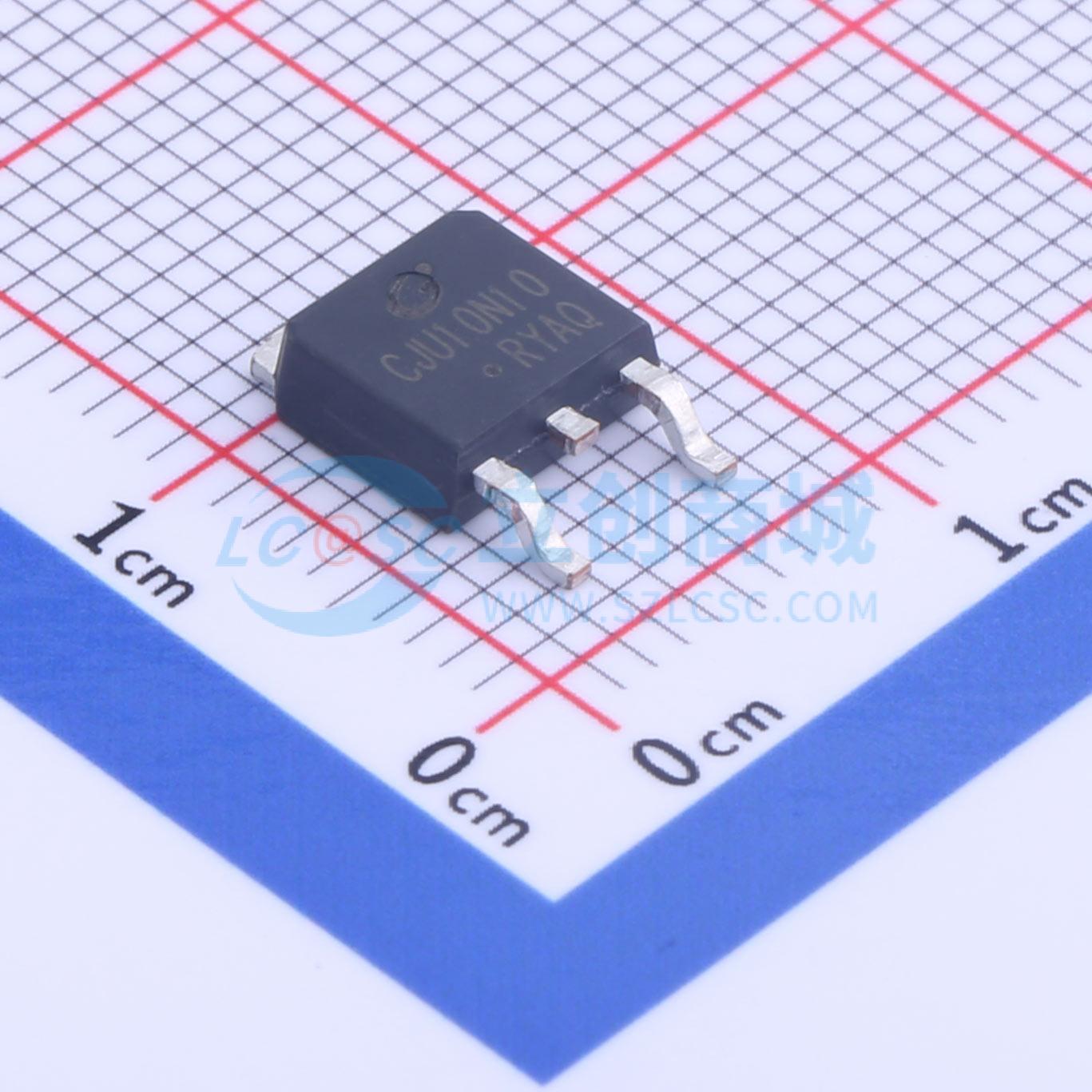

CJU10N10
1个N沟道 耐压:100V 电流:9.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJU10N10具备出色的导通电阻RDS(ON)、低栅极电荷，且能在低栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJU10N10
- 商品编号
- C2686820
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.754克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 9.6A | |
| 导通电阻(RDS(on)) | 140mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15.5nC@10V | |
| 输入电容(Ciss) | 690pF | |
| 反向传输电容(Crss) | 90pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
该系列器件采用 Super Trench II 技术，此技术经过独特优化，可提供最高效的高频开关性能。由于 RDS(ON) 和 Qg 极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 120V，ID = 100A
- RDS(ON) = 6.5 mΩ，典型值（TO - 220），@ VGS = 10V
- RDS(ON) = 6.3 mΩ，典型值（TO - 263），@ VGS = 10V
- 出色的栅极电荷 x RDS(on) 乘积（品质因数 FOM）
- 极低的导通电阻 RDS(on)
- 工作温度可达 175°C
- 无铅引脚镀层
- 100% 进行了非钳位感性负载（UIS）测试！
- 100% 进行了 ΔVds 测试！
应用领域
- 直流 - 直流转换器
- 非常适合高频开关和同步整流
