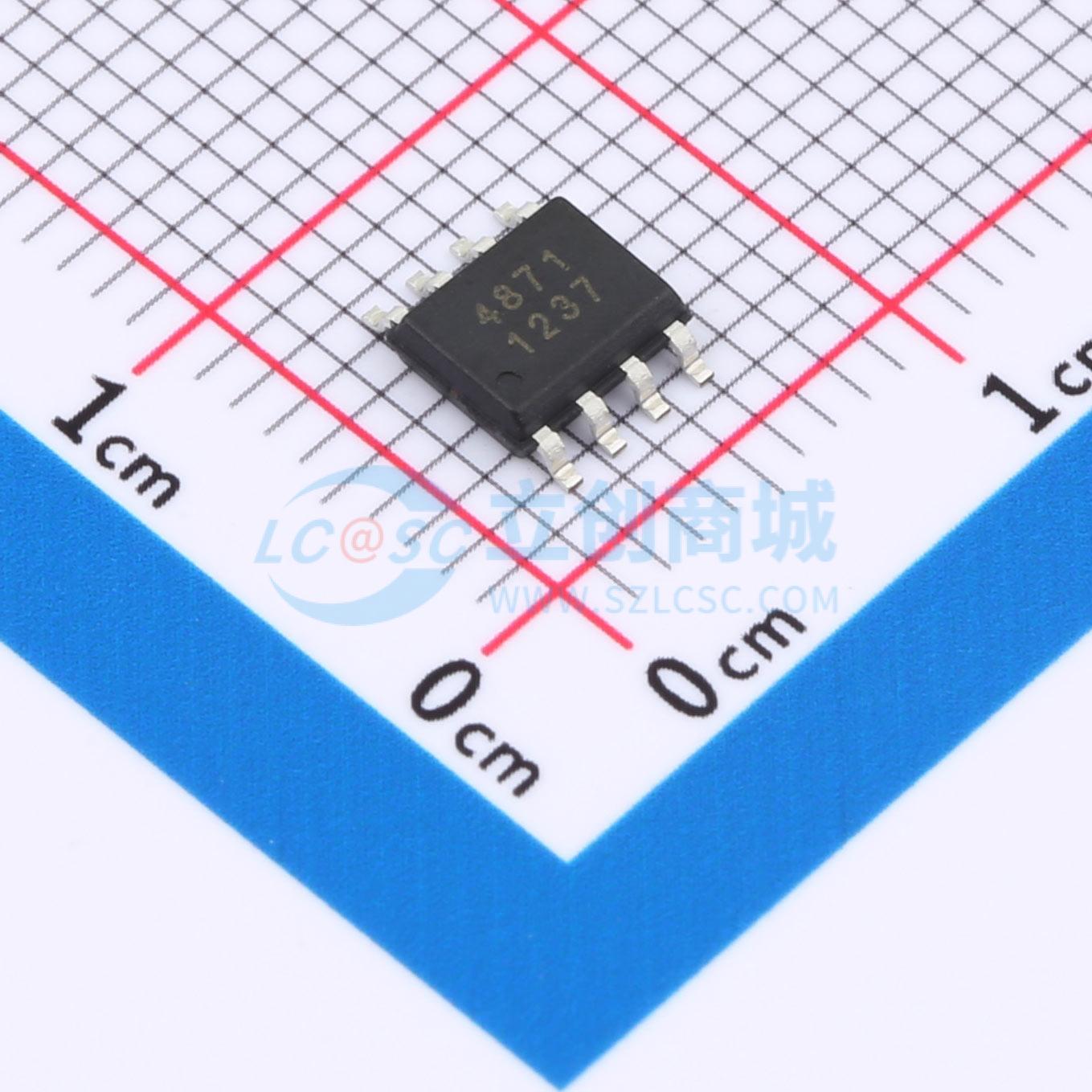

温馨提醒：图片仅供参考，商品以实物为准

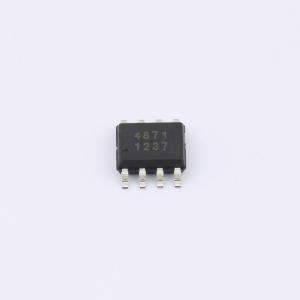

LM4871(LX)
LM4871(LX)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4871 是一块单声道桥式驱动的音频功率放大器，使用 5V 电源供电时，在保证总谐波失真小于 10% 的情况下，可向 3Ω 负载提供 3W 的连续平均功率。为节省便携设备的能量，可将 SHUTDOWN 脚接至高电平，CS4871 会进入微功耗的关断模式（IQ = 0.6μA 典型值）。该音频功率放大器为提供大功率、高保真音频输出而设计，工作电源从 2.0V 到 5.0V，可以低压供电，仅需少量外接元件。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- LM4871(LX)
- 商品编号
- C26159660
- 商品封装
- ESOP-8
- 包装方式
- 管装
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3Wx1@3Ω | |
| 工作电压 | 2V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.25% | |
| 静态电流(Iq) | 6.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 60dB |
商品概述
4871 是一块单声道桥式驱动的音频功率放大器，使用 5V 电源供电时，在保证总谐波失真小于 10% 的情况下，可向 3Ω 负载提供 3W 的连续平均功率。为节省便携设备的能量，可将 SHUTDOWN 脚接至高电平，CS4871 会进入微功耗的关断模式（IQ = 0.6μA 典型值）。该音频功率放大器为提供大功率、高保真音频输出而设计，工作电源从 2.0V 到 5.0V，可以低压供电，仅需少量外接元件。由于 CS4871 不需要输出耦合电容、自举电容及阻抗均衡网络，是低功耗便携系统的理想选择。CS4871 还有热关断保护、单位增益稳定、增益外部设定等功能。
商品特性
- 无输出耦合电容，自举电容及输出阻抗均衡网络
- 单位增益稳定，增益外部设定
- 与 LM4861 管脚兼容
- 封装形式：DIP8 / SOP8 / MSOP8 / ESOP8
应用领域
- 蓝牙音响
- 便携计算机
- 收音机系统
