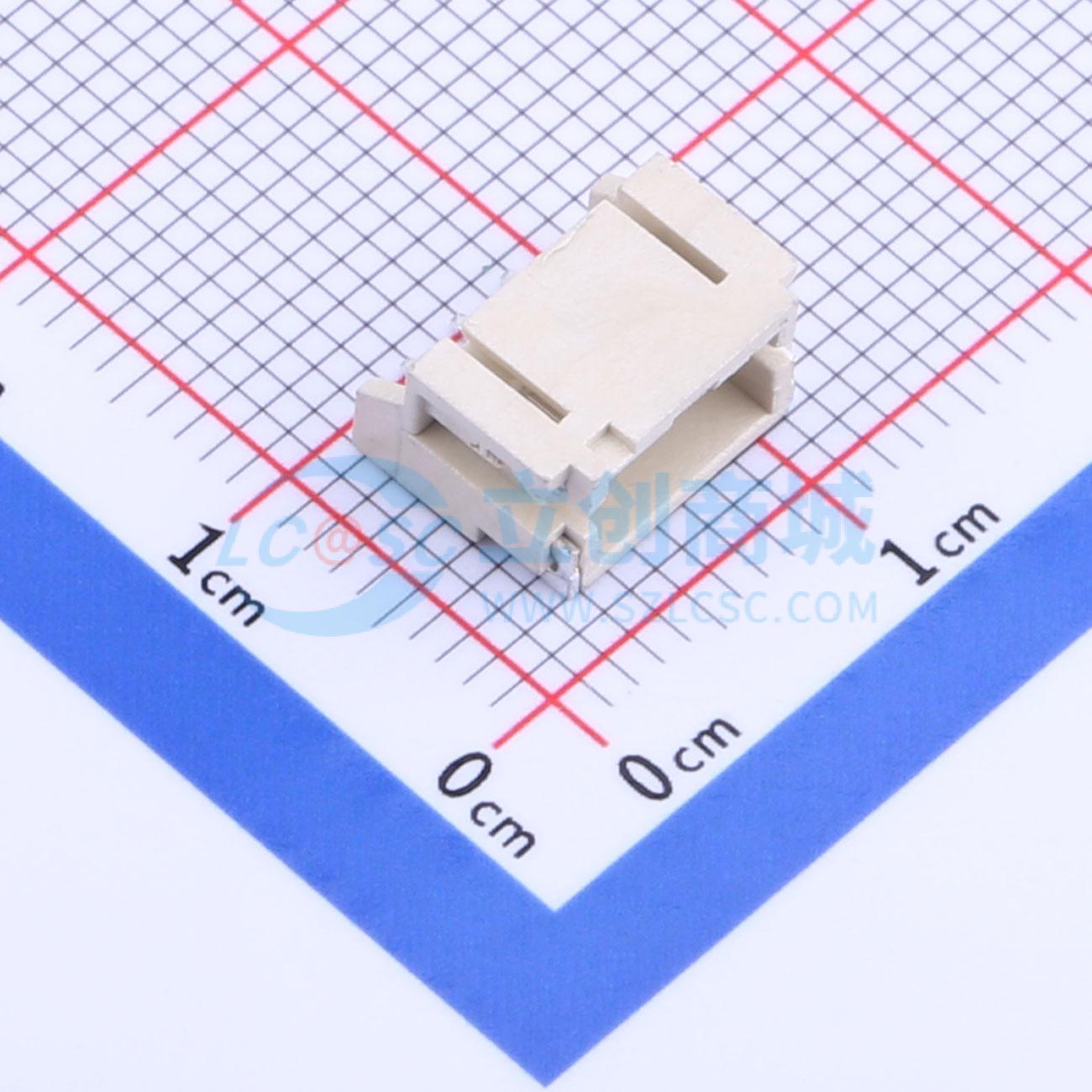

温馨提醒：图片仅供参考，商品以实物为准
2.0-3P WT
2.0-3P卧贴 编带
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P数：3P，卧贴，系列：PH 配套公头胶壳：C7437202 配套金属端子：C19192977
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- 2.0-3P WT
- 商品编号
- C2681540
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 2.716049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | PH | |
| 总PIN数 | 3P | |
| 排数 | 1 | |
| 每排PIN数 | 3 | |
| 行距 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 2A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 |
商品概述
本规范适用于普通系列型条形连接器（针座）产品的生产与检验。使用条件如下：环境温度为 -25℃~+85℃；适用线规为 AWG#28~#22；适用 PC 板厚度为 1.2~1.6mm。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。外形尺寸依照附图，相同规格应能互换。材料以图纸为准。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，装入（贴上）合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴上装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。运输允许用任何方式，但勿淋湿及造成机械性损伤。贮存时，包装完毕的连接器应在环境温度为 -10℃~+40℃，相对湿度 ≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存。
