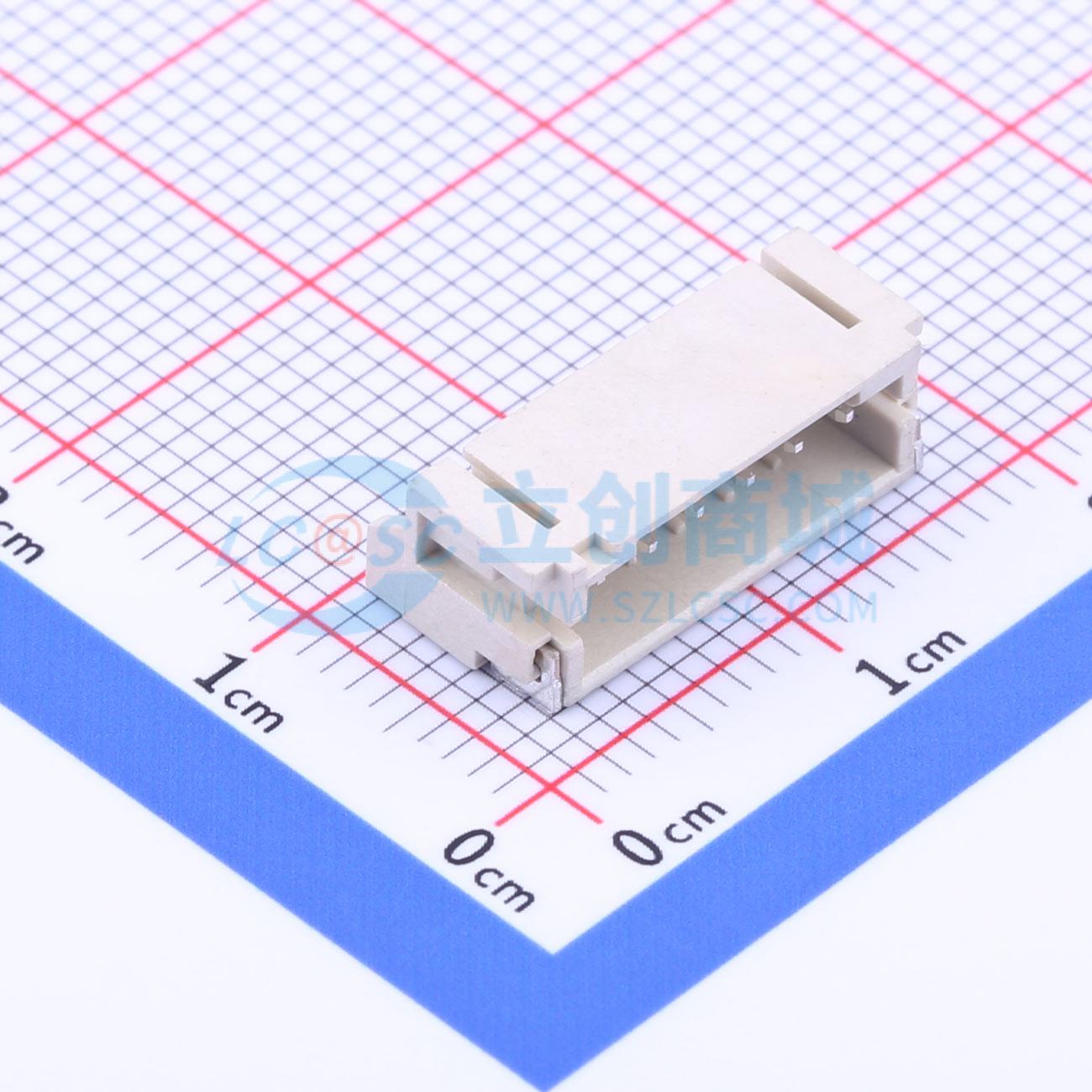

温馨提醒：图片仅供参考，商品以实物为准
2.0-6P WT
2.0-6P卧贴 编带
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P数：6P，卧贴，系列：PH 配套公头胶壳：C7437205 配套金属端子：C19192977
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- 2.0-6P WT
- 商品编号
- C2681543
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.942857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x6P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | PH | |
| 总PIN数 | 6P | |
| 排数 | 1 | |
| 每排PIN数 | 6 | |
| 行距 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 2A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 |
商品概述
本规范内容适用于普通系列型条形连接器（针座）产品的生产与检验。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。外形尺寸依照附图，相同规格应能互换。适用环境温度为 -25℃~+85℃，适用线规为 AWG#28~#22，适用 PC 板厚度为 1.2~1.6mm。额定电压为 250V AC/DC，额定电流为 2A，绝缘电阻 ≥ 100MΩ，耐压为 800V AC/minute。塑件内包装为塑料袋，端子内包装为盘装带料包装，装入（贴上）合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴上装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。允许用任何方式运输，勿淋湿及机械性损伤。包装完毕的连接器应在环境温度为 -10℃~+40℃，相对湿度 ≤ 80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存。
商品特性
- 材质以附表为准
- 电镀以附表为准
- 塑件表面平整、光洁，无毛刺、气泡、烧焦、变形，浇口无拉伤、多料或缺料等不良现象
- 端子表面无氧化、电镀不良等现象
- 温度范围： -25℃~85℃
- 额定电压：250V AC/DC
- 额定电流：2A
- 绝缘电阻：≥ 100MΩ
- 耐压：800V AC/minute
