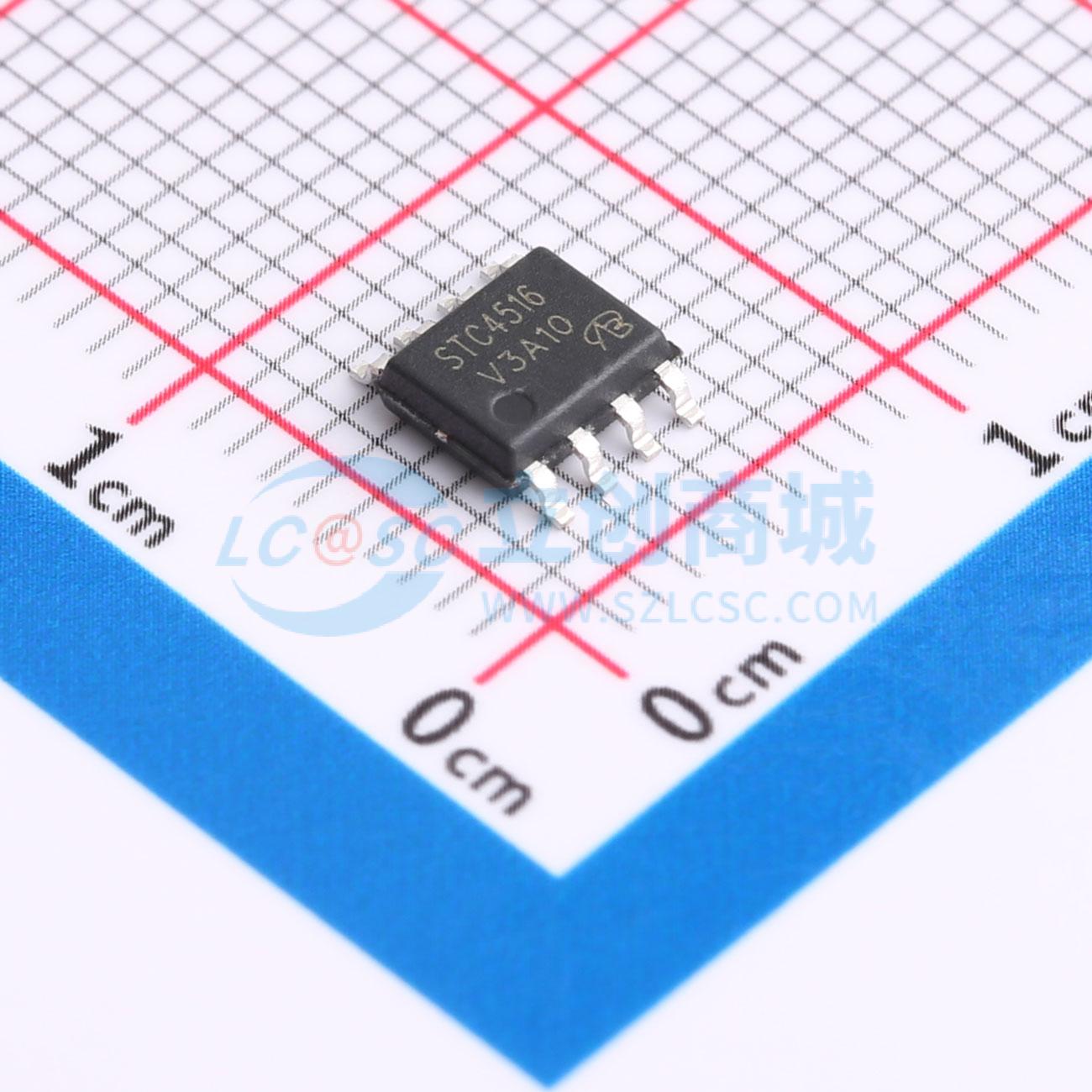

温馨提醒：图片仅供参考，商品以实物为准
STC4516S8RG-VB
耐压:30V 电流:6.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款双N型和P型沟道功率MOSFET，采用Trench工艺。具有双极性设计，能够同时控制正负极电流，适用于各种功率控制和开关应用。SOP8；N+P—Channel沟道,±30V；8/-8A；RDS(ON)=18/40mΩ@VGS=10V,VGS=20V；Vth=±1~±2V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- STC4516S8RG-VB
- 商品编号
- C2680801
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6.8A | |
| 导通电阻(RDS(on)) | 40mΩ@10V,8A | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 41.5nC@10V | |
| 输入电容(Ciss) | 620pF@20V | |
| 反向传输电容(Crss) | 57pF@20V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 115pF；95pF |
商品特性
- 无卤
- 沟槽功率MOSFET
- 针对高端同步整流器操作进行优化
- 100% Rq测试
- 100% UIS测试
应用领域
- 笔记本电脑CPU核心-高端开关
