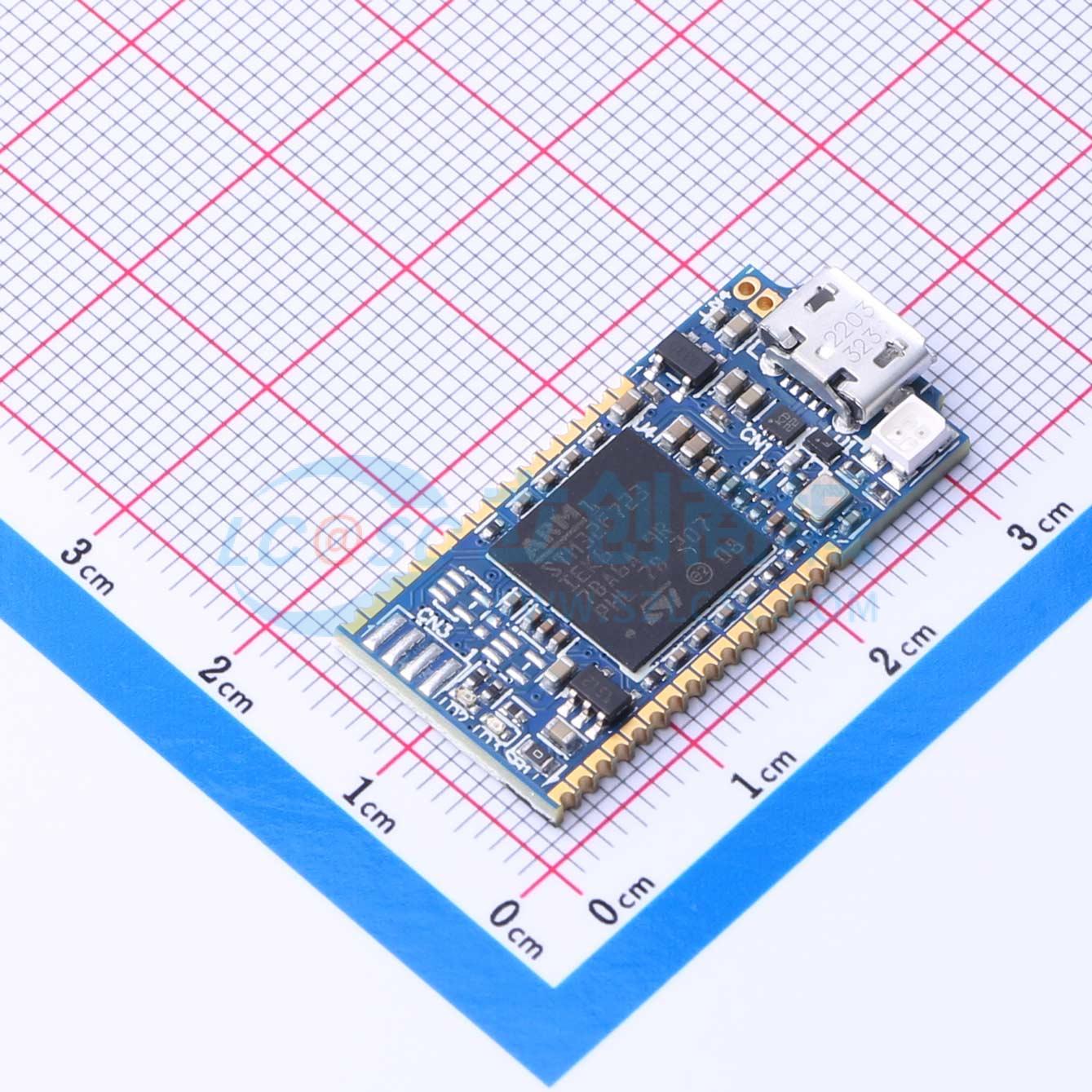

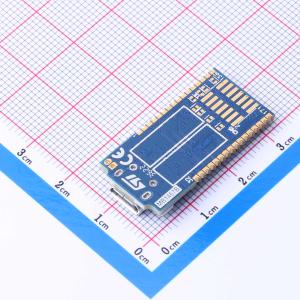

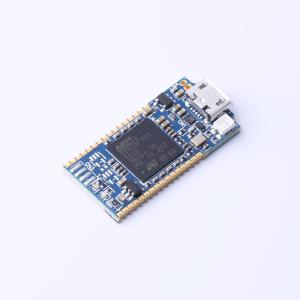

温馨提醒：图片仅供参考，商品以实物为准
STLINK-V3MODS
编程器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是用于STM32微控制器的小尺寸调试和编程探头。JTAG/SWD接口用于与应用板上的任何STM32微控制器进行通信。还提供虚拟COM端口接口,使主机PC能够通过一个UART与目标微控制器进行通信,以及桥接接口(SPI、I2C、CAN、GPIOs),例如简化通过引导加载程序进行的现场编程。可嵌入主应用程序中,并可直接焊接在PCB主板上。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STLINK-V3MODS
- 商品编号
- C2680635
- 商品封装
- SMD,30x15mm
- 包装方式
- 袋装
- 商品毛重
- 1.4克(g)
商品参数
参数完善中
商品概述
STLINK-V3MODS是一款用于STM32微控制器的小型调试和编程探头。其JTAG/SWD接口可与应用板上的任何STM32微控制器通信，还提供虚拟COM端口接口使主机PC通过UART与目标微控制器通信，并通过桥接接口（SPI、I2C、CAN、GPIOs）简化例如通过引导加载程序的现场编程。该探头可嵌入主应用并直接焊接在PCB母板上。
商品特性
- 模块化探头，尺寸约15×30mm；通过2×16针1.27mm边缘castellated vias直接PCB实现，所有信号在最小PCB面积可用；通过USB Micro-B接口自供电
- USB 2.0高速兼容接口；支持直接固件更新（DFU）
- JTAG/SWD特性：应用电压支持3V至3.6V，输入耐受5V；支持JTAG通信；支持SWD和串行线查看器（SWV）通信
- 虚拟COM端口（VCP）特性：UART接口应用电压支持3V至3.6V，输入耐受5V；VCP频率高达15MHz
- 多路径桥接USB转SPI/UART/I2C/CAN/GPIOs特性：应用电压支持3V至3.6V，输入耐受5V
- 支持拖放Flash编程；配备两个彩色LED（通信、电源）
应用领域
- 用于STM32微控制器的调试与编程
- 嵌入主应用并直接焊接在PCB母板
- 简化通过引导加载程序的现场编程
- 实现主机PC与目标微控制器之间的UART通信
- 支持USB转SPI/UART/I2C/CAN/GPIOs的桥接应用
