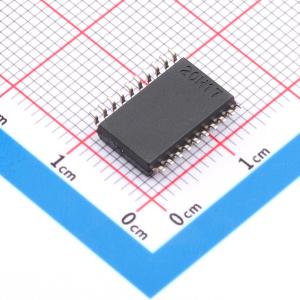

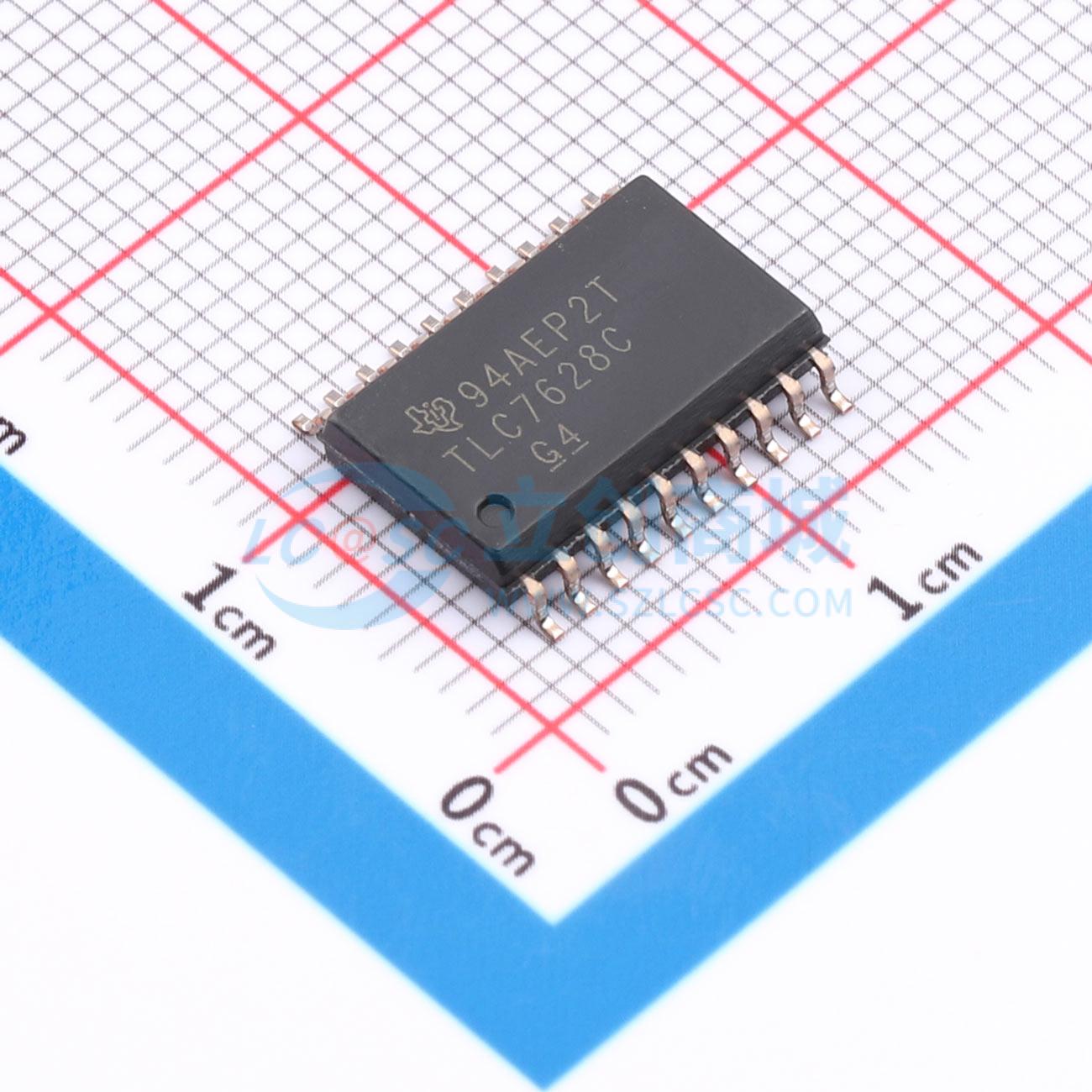

温馨提醒：图片仅供参考，商品以实物为准
TLC7628CDWR
TLC7628CDWR
- 描述
- TLC7628 具有并行输入、DSP 快速控制信号的 8 位、0.1μs 双通道 MDAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC7628CDWR
- 商品编号
- C2679658
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 8位 | |
| 通道数 | 2 | |
| 工作电压 | 10.8V~15.75V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 100ns | |
| 输出类型 | - | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | 0℃~+70℃ |
商品特性
- 简易微处理器接口
- 片上数据锁存器
- 数字输入与10.8V至15.75V电源兼容，TTL兼容
- 在整个A/D转换范围内单调
- 快速控制信号，适用于数字信号处理器（DSP）应用，包括与TMS320的接口
- CMOS技术
- 分辨率：8位
- 线性误差：1/2 LSB
- 功耗：20 mw
- 建立时间：100 ns
- 传播延迟时间：80 ns
- 双8位数模转换器（DAC）
- 极佳的DAC间匹配
- 独立的片上数据锁存器
- 共用8位输入端口
- 控制输入DACA/DACB确定加载哪个DAC
- 加载周期类似于随机存取存储器的写周期
- 分段高阶位以减少最高有效位变化时的毛刺
- 工作电压范围为10.8V至15.75V，并在此范围内TTL兼容
- 2象限或4象限乘法
- 在0℃至+70℃范围内进行特性测试
- 能够执行2象限或全4象限乘法
- 通过数据总线、CS、wR和DACA/DACB控制信号与微处理器接口
- 当工作电压为10.8V至15.75V时，TTL兼容
