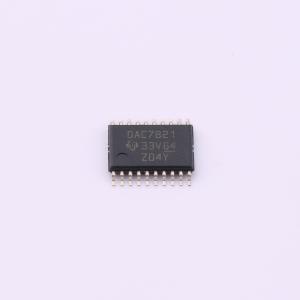

DAC7821IPWR
12位并行输入乘法数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DAC7821 12 位串行输入乘法 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC7821IPWR
- 商品编号
- C2679693
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 1 | |
| 接口类型 | 并行 | |
| 工作电压 | 2.5V~5.5V | |
| 稳定时间 | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 静态电流 | 5uA |
商品概述
DAC7821是一款CMOS 12位电流输出数模转换器（DAC）。该器件采用2.5V至5.5V单电源供电，适用于电池供电及其他众多应用场景。 这款DAC采用快速并行接口。数据回读功能允许用户通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存器被清零，DAC输出为零刻度。 DAC7821具备出色的四象限乘法特性，大信号乘法带宽达10MHz。施加的外部参考输入电压（V_REF）决定满量程输出电流。集成反馈电阻（R_FB）与外部电流 - 电压精密放大器配合使用时，可实现温度跟踪和满量程电压输出。 DAC7821采用20引脚TSSOP封装。
商品特性
- 2.5V至5.5V电源供电
- 快速并行接口：17ns写周期
- 20.4MSPS更新速率
- 10MHz乘法带宽
- ±10u参考输入
- 低毛刺能量：5nV - s
- 扩展温度范围：- 40℃至+125℃
- 20引脚TSSOP封装
- 12位单调特性
- ±1LSB积分非线性（INL）
- 四象限乘法
- 带欠压检测的上电复位
- 回读功能
- 行业标准引脚配置
应用领域
- 便携式电池供电仪器
- 波形发生器
- 模拟处理可编程放大器和衰减器
- 数字控制校准
- 可编程滤波器和振荡器
- 复合视频
- 超声
