温馨提醒：图片仅供参考，商品以实物为准

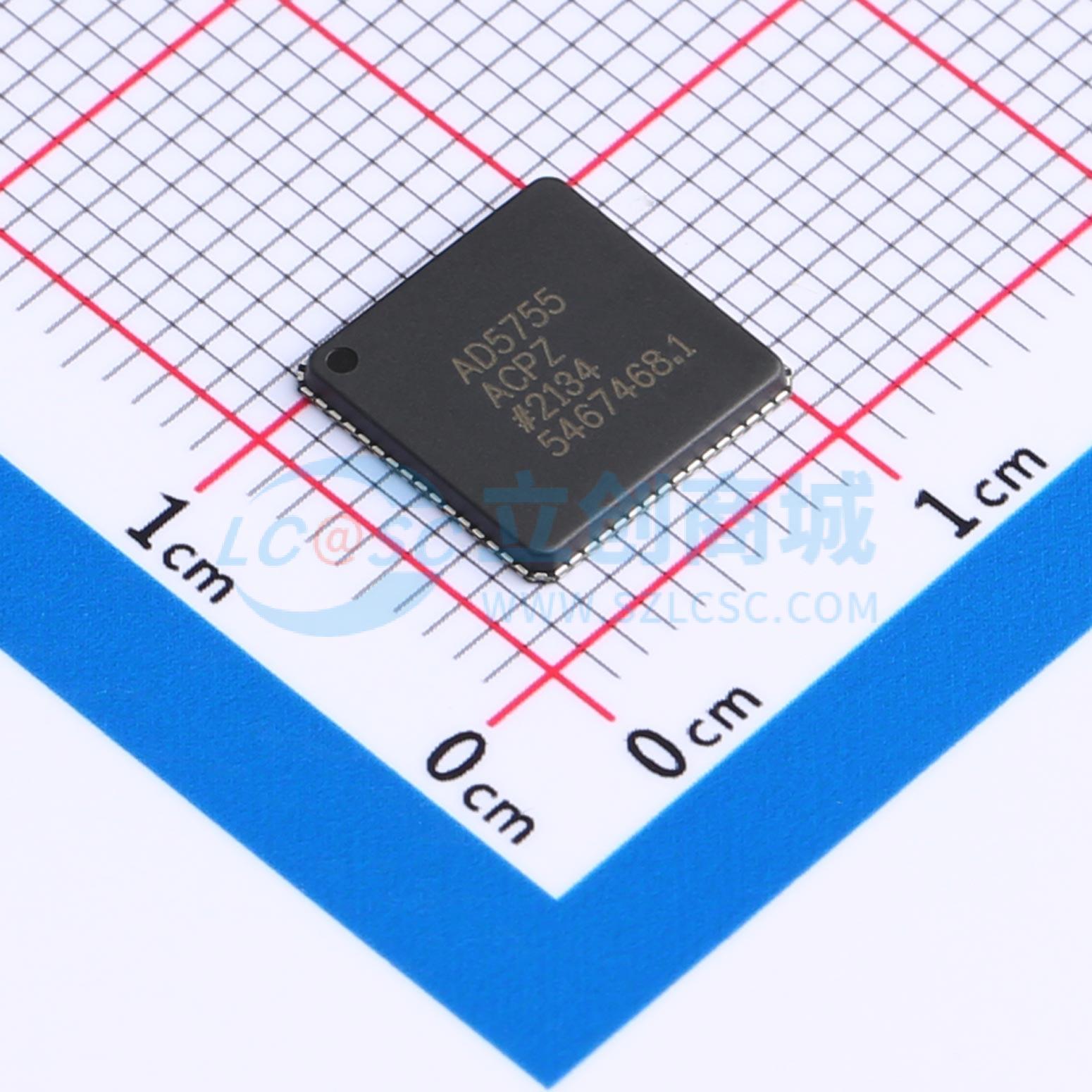

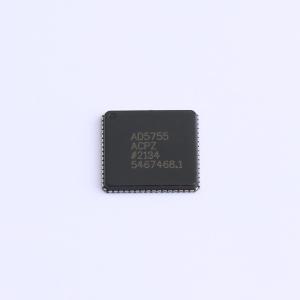

AD5755ACPZ-REEL7

16位四通道DAC带动态功率控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道、16位、串行输入、4mA至20mA和电压输出DAC，提供动态电源控制
品牌名称: ADI(亚德诺)
商品型号: AD5755ACPZ-REEL7
商品编号: C2679419
商品封装: LFCSP-64-VQ(9x9)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

AD5755是一款四路电压和电流输出DAC，其电源电压范围为-26.4 V至+33 V。片上动态功率控制可将电流模式下的封装功耗降至最低。这是通过使用一款专为降低片上功耗而优化的直流-直流升压转换器，将输出驱动器上的电压调节在7.4 V至29.5 V之间来实现的。该器件采用灵活的三线串行接口，其时钟速率最高可达30 MHz，并且与标准SPI、QSPI、MICROWIRE、DSP和微控制器接口标准兼容。该接口还具备可选的CRC - 8数据包错误检查功能，以及一个用于监控接口活动的看门狗定时器。

商品特性

16位分辨率和单调性
用于热管理的动态功率控制
电流和电压输出引脚可连接至单端
电流输出范围：0 mA至20 mA、4 mA至20 mA或0 mA至±4 mA
最大总未调整误差（TUE）为±0.05%
电压输出范围（有20%过冲范围）：0 V至5 V、0 V至10 V、±5 V和±10 V
最大总未调整误差（TUE）为±0.04%
用户可编程失调和增益
片上诊断功能
片上基准源（最大1±10 ppm/℃）
工作温度范围为-40℃至+105℃

应用领域

过程控制
执行器控制
可编程逻辑控制器（PLC）

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	SPI
	工作电压	7.4V~29.5V
	稳定时间	11us

	属性	参数值
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	30MHz
