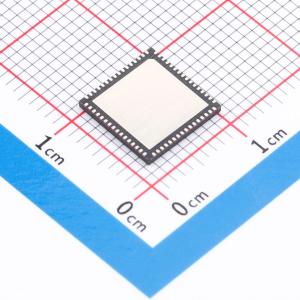

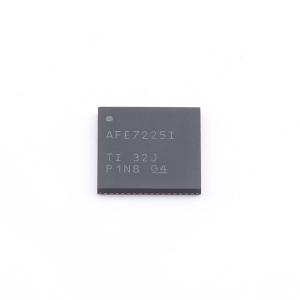

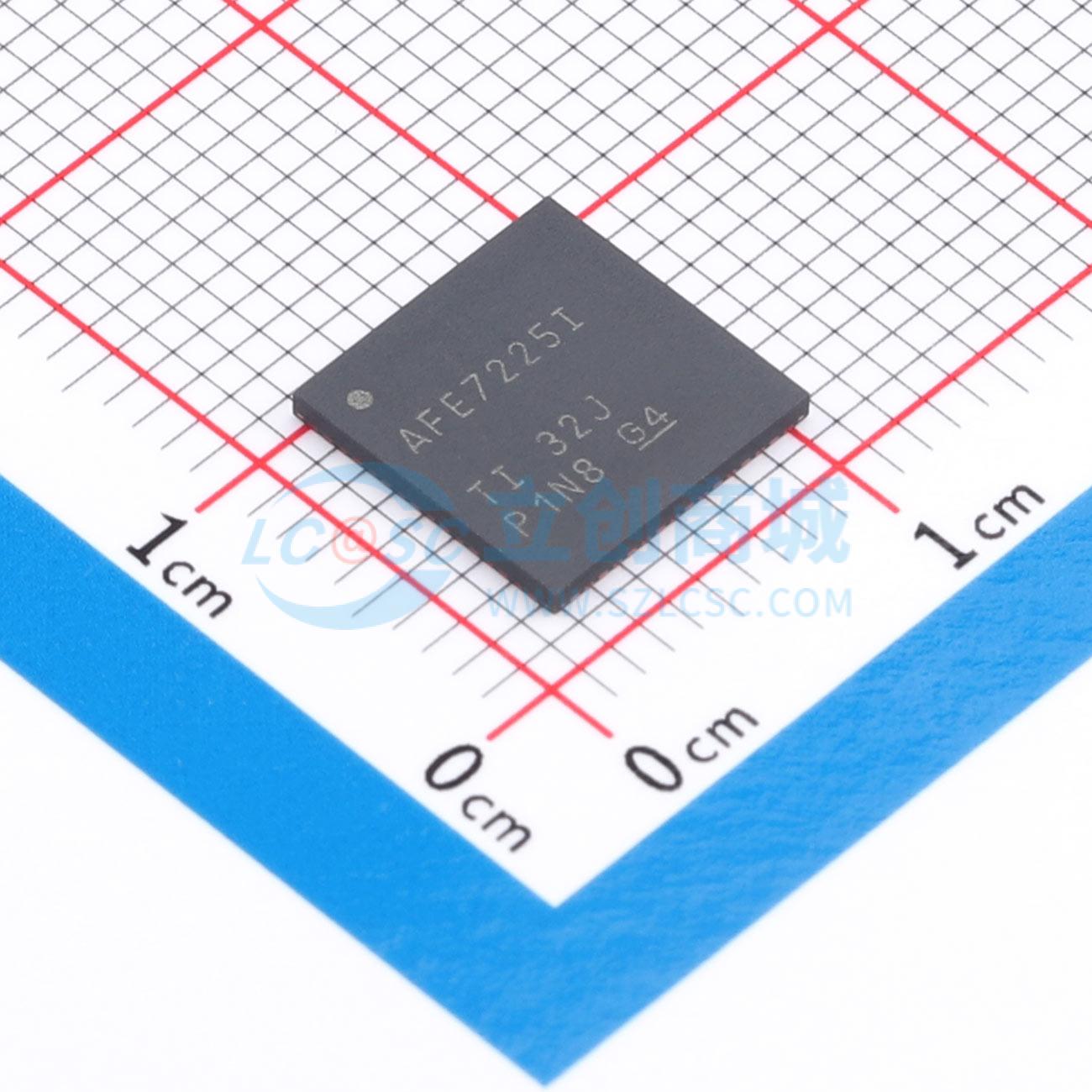

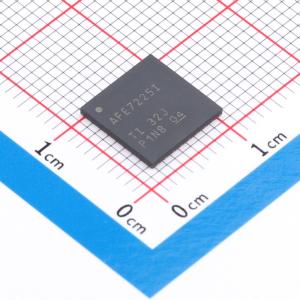

AFE7225IRGCR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AFE7225 具有辅助 ADC 和 DAC 的双通道、12 位 125MSPS ADC 和双通道 12 位 250MSPS DAC
品牌名称: TI(德州仪器)
商品型号: AFE7225IRGCR
商品编号: C2679409
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

AFE7225/7222 是一款设计用于全或半双工无线通信的模拟前端。过度采样传输12 - 位DACs 提供从基带到无码间串扰奈奎斯特（Nyquist）基带间的输出频率。欠采样接收12 - 位ADCs 允许从基带到230MHz 间的模拟输入。大多数AFE7225/7222 内的块是独立控制的以便在功耗和应用间实现优化。两个备用控制12 - 位DACs 和一个双输入备用监视12 - 位ADC 可通过串口获得。数字特性包括QMC (正交调制校正)，内插，抽取，RMS/峰值功率仪表和具有用于RX和TX路径的独立NCO的混音器。AFE7225/7222 采用64 - 引脚9x9mm QFN 封装(RGC)。AFE7225/7222 采用低功率CMOS 工艺制造并且可在全工业温度范围内(–40°C 至85°C) 工作。

商品特性

AFE7225 – 双12 - 位250MSPS TX DACs，双12 - 位125MSPS RX ADCs
AFE7222 – 双12 - 位130MSPS TX DACs，双12 - 位65MSPS RX ADCs
选项：双12 - 位备用DACs，双输入12 - 位备用ADCs
2 个或者4 个TX 内插路径
2 个RX 抽取路径
3.0V/1.8V 低功率电源
半双工下的快速唤醒模式
粗调或者微调数字混音器正交调制校正
时钟输入除/乘
串行LVDS 或者交叉并行CMOS 接口
64 - 引脚QFN 封装(9 mm × 9 mm)

应用领域

便携式低功率无线
无线基础设施
点对点点无线传输
微微蜂窝（Pico - Cell）BTS

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	12位
	工作电压	3V~3.6V

	属性	参数值
	信噪比	70.7dB
	工作温度	-40℃~+85℃
