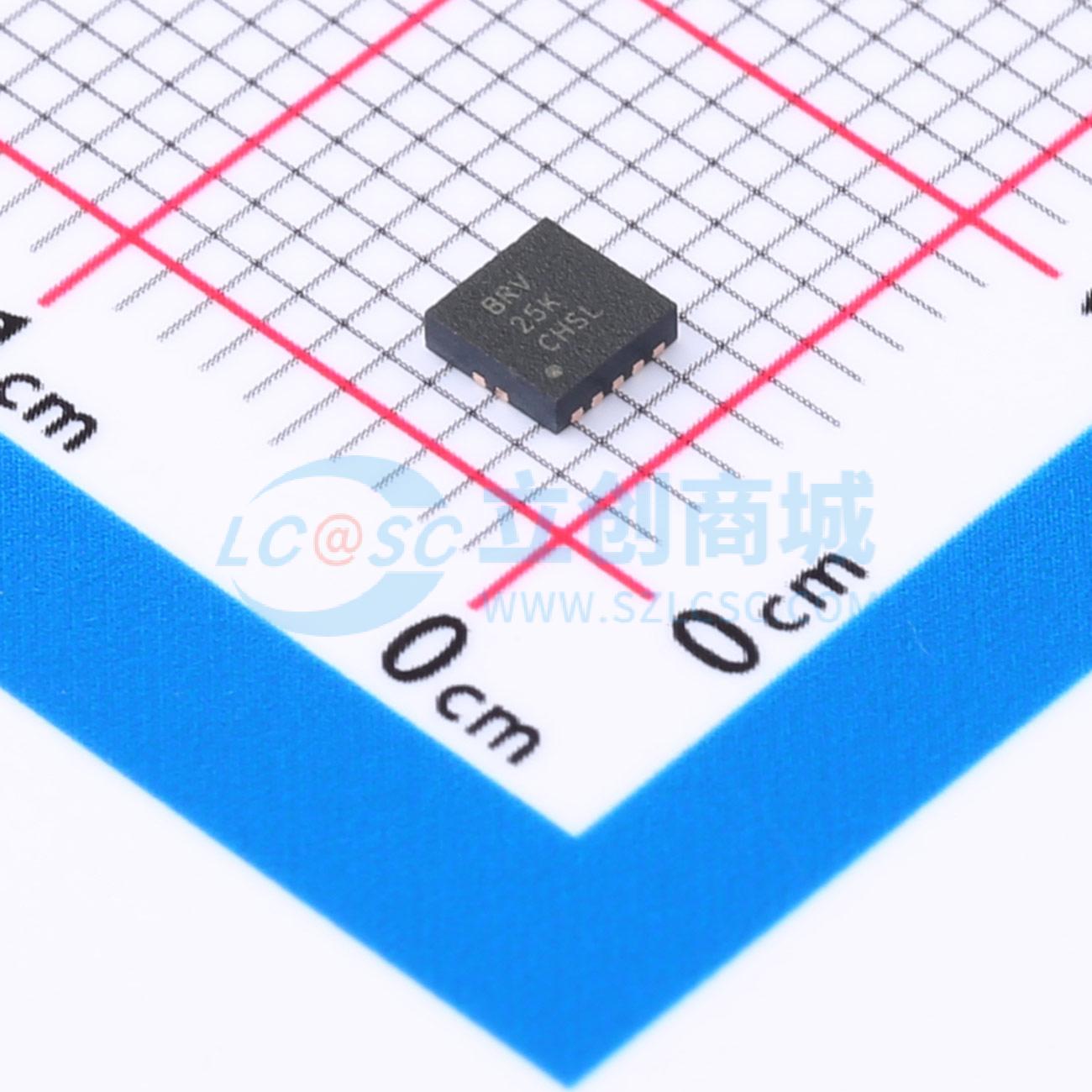

TPS61050DRCR

TPS6105x 设备基于高频同步升压拓扑结构，具有恒流沉降功能，用于驱动单个白色LED。该设备使用电感固定频率PWM控制方案，并采用小型外部元件，以最小化输入纹波电流。

2 MHz的开关频率允许使用小型和低剖面的2.2 μH电感器。为了优化整体效率，该设备仅以250 mV的LED反馈电压工作。

TPS6105x设备不仅可作为受控电流源运行，还可作为标准电压升压调节器运行。这种额外的工作模式可以用来为系统中的其他高功率设备供电，如免提音频功率放大器，或任何需要比电池电压更高的电源电压的组件（参见TPS61052）。

为了实现最高的灵活性，可以通过I2C兼容接口对LED电流或所需的输出电压进行编程。为了简化与相机模块的闪光同步，该设备提供了一个触发引脚（FLASH_SYNC），以实现快速LED开启时间。

当TPS6105x不使用时，可以通过I2C兼容接口将其置于关断模式，将输入电流降至0.3 μA（典型值）。在关断期间，LED引脚为高阻抗，以避免通过LED的漏电流。

• 手机、智能手机和平板电脑用相机白光LED手电筒/闪光灯
• 音频放大器电源
