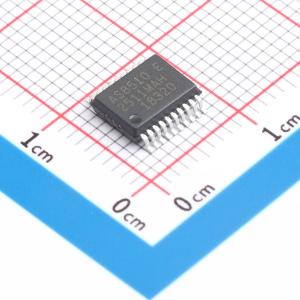

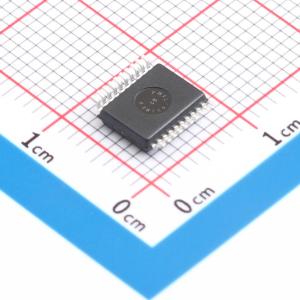

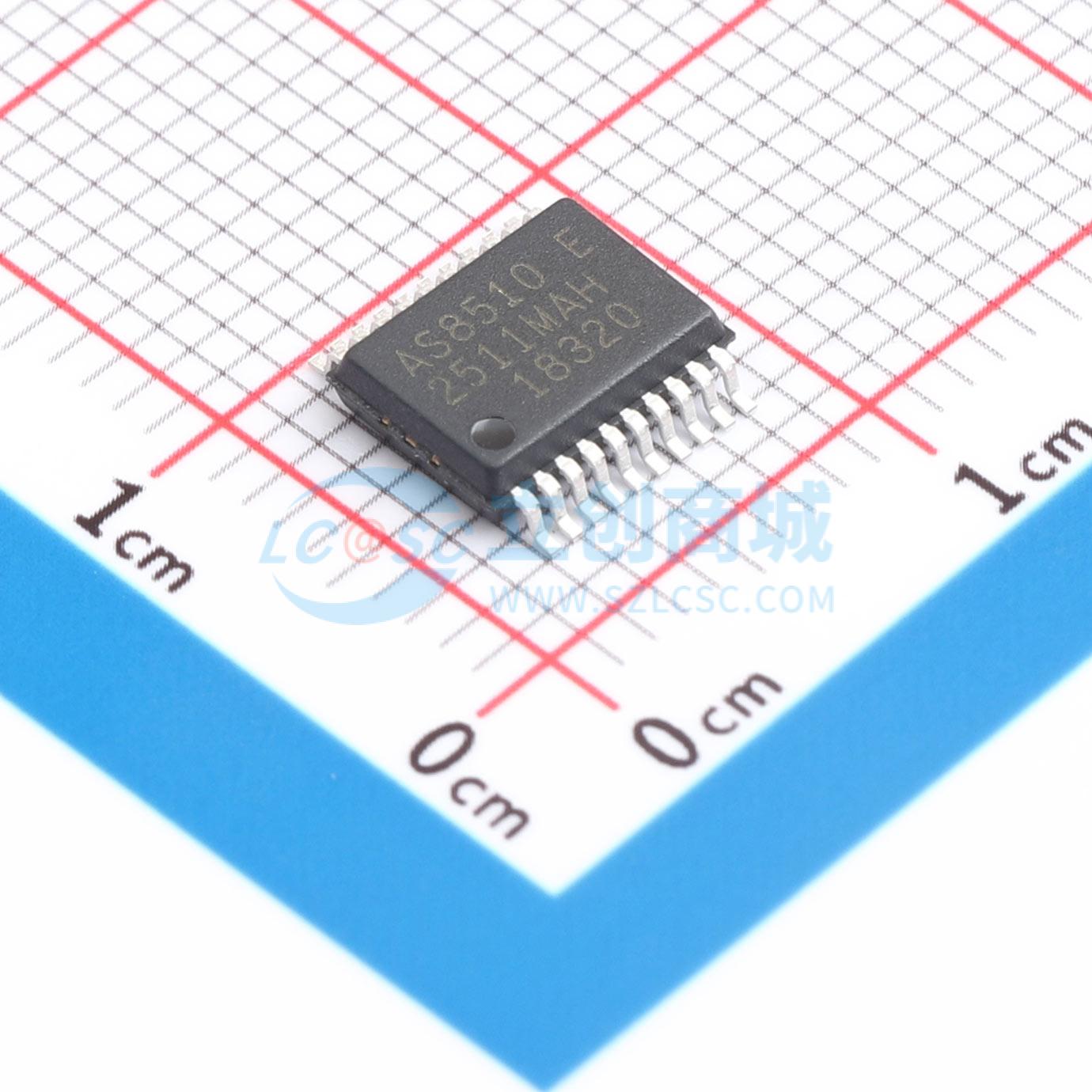

温馨提醒：图片仅供参考，商品以实物为准
AS8510-ASSP
AS8510 电池传感器数据采集设备
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AS8510 是一款实际上无偏移、低噪声、双通道测量设备。它专为与串联在电池轨上的 100 μΩ 分流电阻配合使用，以准确测量从 mA 范围到 kA 范围的电池电流而设计。通过第二个测量通道，它可以捕获与电流测量同步的电池电压，或者测量内部或外部温度传感器的模拟输出。两个通道均匹配，可以通过可编程增益放大器测量高达 ±160 mV 的小信号，也可以在 0 到 1V 的范围内测量更大的信号，而无需放大器。在模拟到数字转换和数字滤波之后，生成的 16 位数字字可以通过 4 线标准串行接口访问。该设备包含在下一节中解释的许多其他功能。
- 品牌名称
- ams(艾迈斯半导体)
- 商品型号
- AS8510-ASSP
- 商品编号
- C2678386
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 2 | |
| 工作电压 | 3.3V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 基准电压源 | 内置 | |
| 基准电压值 | 1.225V | |
| 静态电流 | 40uA |
商品概述
AS8510 是一款实际上无偏移、低噪声、双通道测量设备。它专为与串联在电池轨上的 100 μΩ 分流电阻配合使用，以准确测量从 mA 范围到 kA 范围的电池电流而设计。通过第二个测量通道，它可以捕获与电流测量同步的电池电压，或者测量内部或外部温度传感器的模拟输出。两个通道均匹配，可以通过可编程增益放大器测量高达 ±160 mV 的小信号，也可以在 0 到 1V 的范围内测量更大的信号，而无需放大器。在模拟到数字转换和数字滤波之后，生成的 16 位数字字可以通过 4 线标准串行接口访问。该设备包含在下一节中解释的许多其他功能。
应用领域
- 电池传感器
- 高边电流检测（需配合ams设备AS8525使用）
