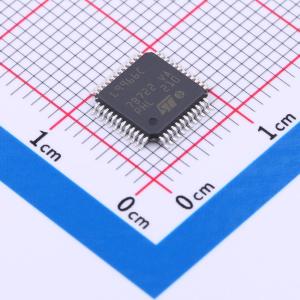

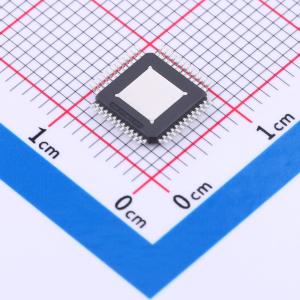

温馨提醒：图片仅供参考，商品以实物为准
L9966CB-TR
L9966CB TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FlexInput IC，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9966CB-TR
- 商品编号
- C2678402
- 商品封装
- TQFP-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | - | |
| 通道数 | 15 | |
| 工作电压 | 5.5V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 芯片类型参数/描述 | - | |
| 工作温度 | - |
商品概述
L9966是一款汽车级IC，设计用作传感器接口。最多有15个通道可用于模拟传感、电阻测量和数字传感（如温度、氧传感器、压力、位置传感器）。 L9966可替代多个分立元件，并且无需修改PCB硬件即可在不同应用中更换传感器。 目标应用包括发动机控制单元和车身/底盘模块。
商品特性
- 通过AEC - Q100认证
- 兼容12 V和24 V系统（工作电池供电电压5.5 V - 36 V）
- 可编程接口，共15个输入：12个用于连接外部模拟负载（可连接VVAR、VDD5和钳位电池VPRE，具备电阻测量功能） 4个还具备λ传感器功能 4个还具备SENT功能 3个用于连接外部数字开关（可连接VPRE）
- 可编程上拉/下拉电流源
- 集成精确电阻测量功能
- 用于电压测量的12位ADC
- 用于电阻测量的15位ADC
- 可变磁阻传感器/霍尔传感器接口
- 1个模拟输出通道 + 4个数字输出通道
- 用于设备配置和数据通信的SPI接口
- 过温保护
- 热阻Rth(j - c)=3 K/W
应用领域
- 发动机控制单元
- 车身/底盘模块
