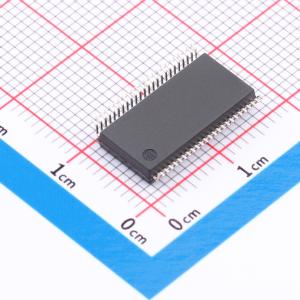

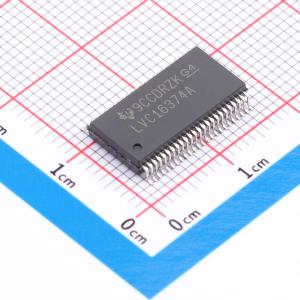

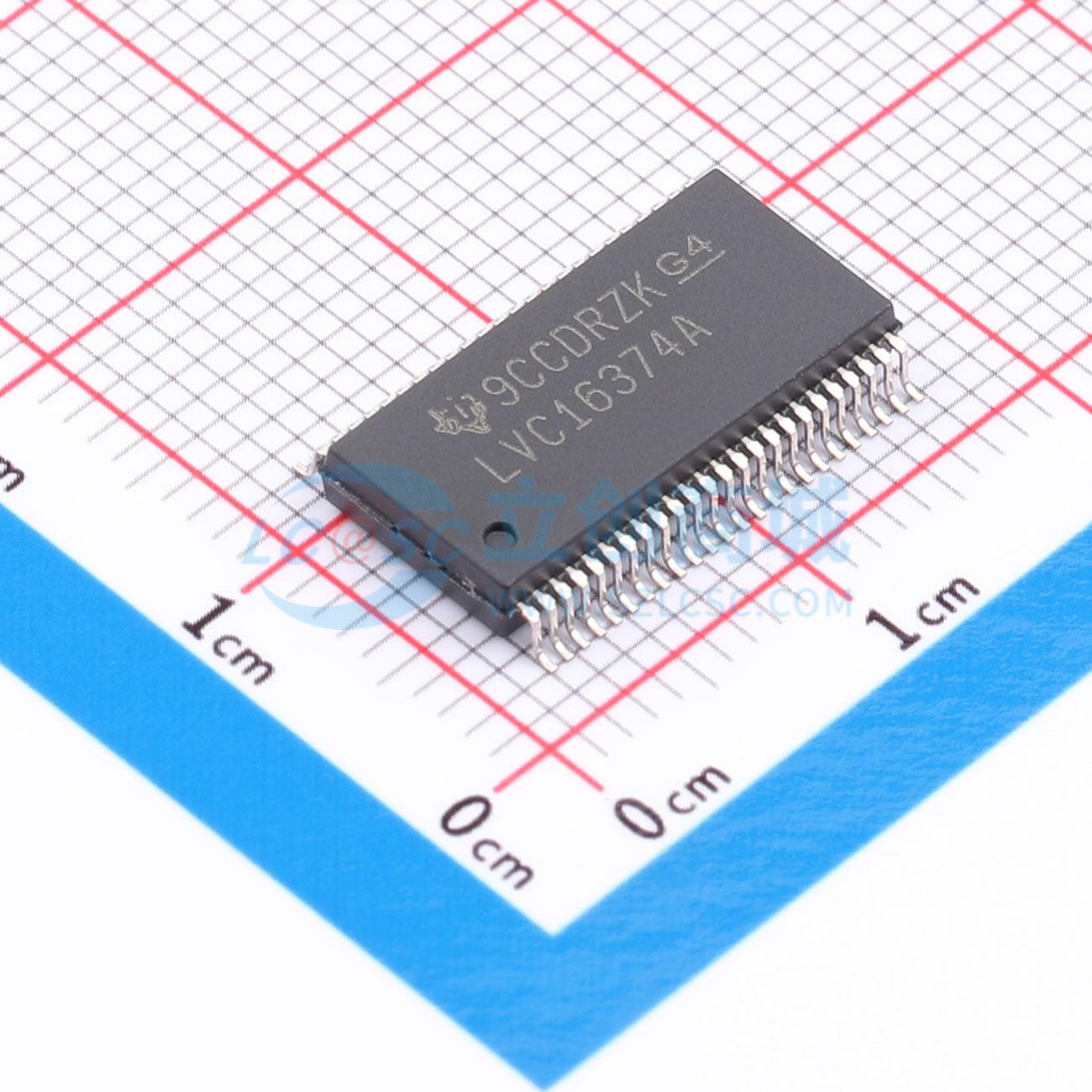

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC16374ADLR
SN74LVC16374ADLR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC16374A 具有三态输出的 16 位边沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC16374ADLR
- 商品编号
- C2677983
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 1.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~3.6V | |
| 时钟频率(fc) | 150MHz | |
| 功能 | - | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 4.5ns@3.3V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 20uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 1.9ns | |
| 保持时间 | 1.9ns |
商品概述
SN74LVC16374A是一款16位边沿触发D型触发器，带有三态输出，工作电源电压范围为1.65V~3.6V。
商品特性
- 典型输出接地反弹V_OLP在VCC=3.3V、TA=25℃时小于0.8V
- 典型输出V_OH下冲V_OHV在VCC=3.3V、TA=25℃时大于2V
- I_off支持热插入、部分掉电模式与反向驱动保护
- 支持所有端口混合模式信号操作，3.3V VCC下可兼容5V输入输出电压
- 闩锁性能超过250mA，符合JESD 17标准
- ESD保护性能符合JESD 22标准，人体模型可达2000V，带电设备模型可达1000V
应用领域
- 服务器
- 个人电脑
- 笔记本电脑
- 网络交换机
- 电子销售点
