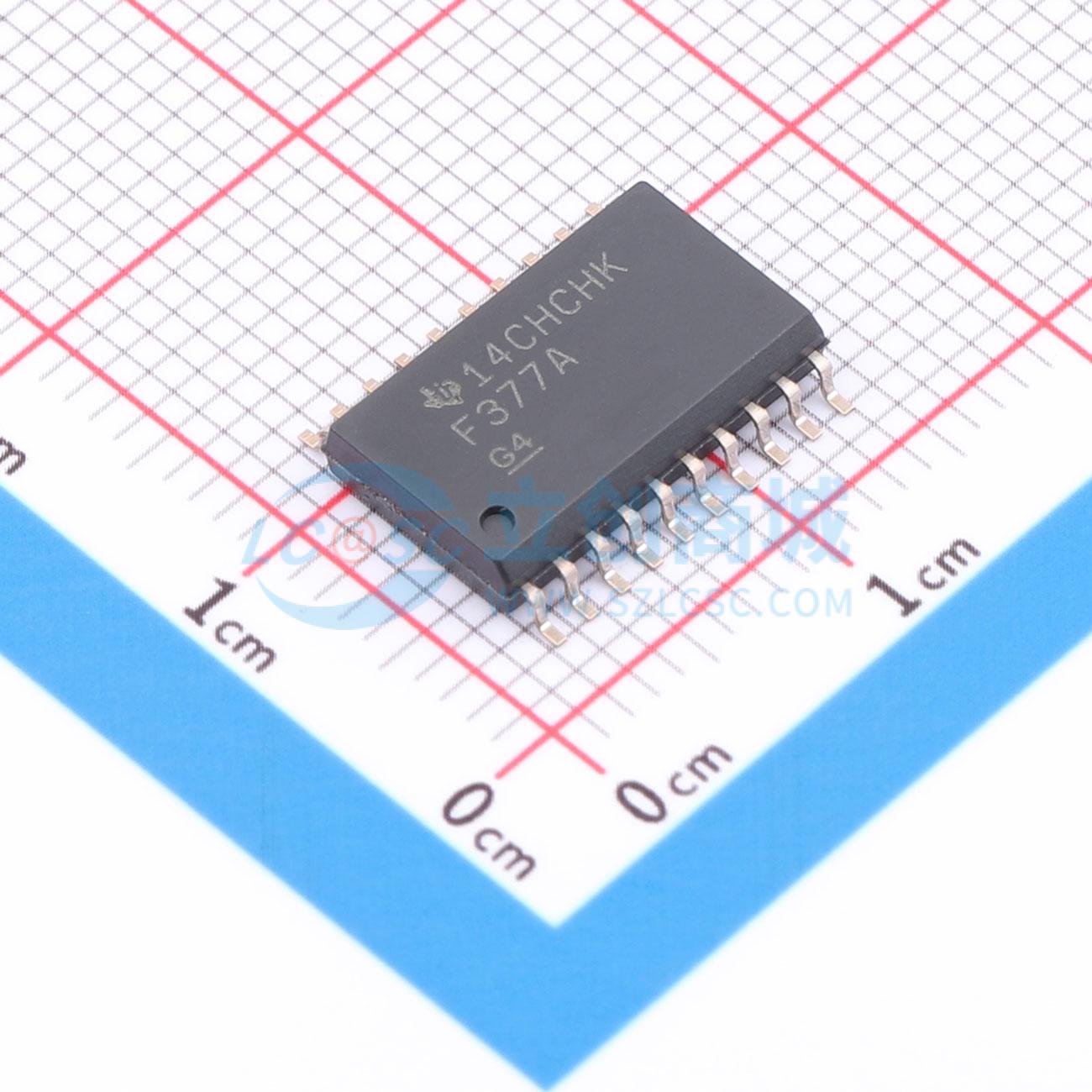

温馨提醒：图片仅供参考，商品以实物为准

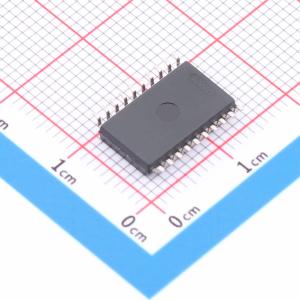

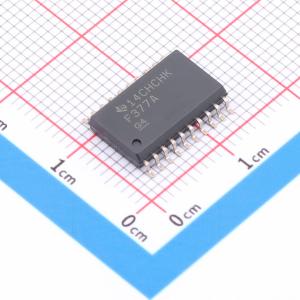

SN74F377ADWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74F377A 具有时钟使能端的八路 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74F377ADWR
商品编号: C2677994
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

SN74F377A是一款单片、上升沿触发的八进制D型触发器，带有时钟使能输入。SN74F377A具有锁存时钟使能（CE）输入。当CE为低电平时，满足建立时间要求的数据（D）输入端信息会在时钟脉冲的上升沿传输到Q输出端。时钟触发发生在特定电压电平，并不直接与上升沿脉冲的上升速率相关。当时钟输入处于高电平或低电平时，D输入信号不会对输出产生影响。该电路设计可防止CE输入电平跳变产生误时钟触发。SN74F377A的工作温度范围为0℃至70℃。

商品特性

包含8个D型触发器，带有单轨输出
时钟使能为锁存结构，可避免误时钟触发
带缓冲的公共使能输入
提供塑料小轮廓封装以及标准300-mil塑料双列直插封装选项

应用领域

缓冲/存储寄存器
移位寄存器
图案发生器

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	4.5V~5.5V
	时钟频率(fc)	125MHz
	功能	使能
	元件数	1
	每个元件位数	8
	输出类型	-
	传播延迟(tpd)	9ns@5V,50pF

	属性	参数值
	系列	74F系列
	灌电流(IOL)	20mA
	拉电流(IOH)	1mA
	静态电流(Iq)	72mA
	输入电容	-
	工作温度	0℃~+70℃
	同步/异步	-
	建立时间	4.5ns；2.5ns；2ns
	保持时间	1ns
