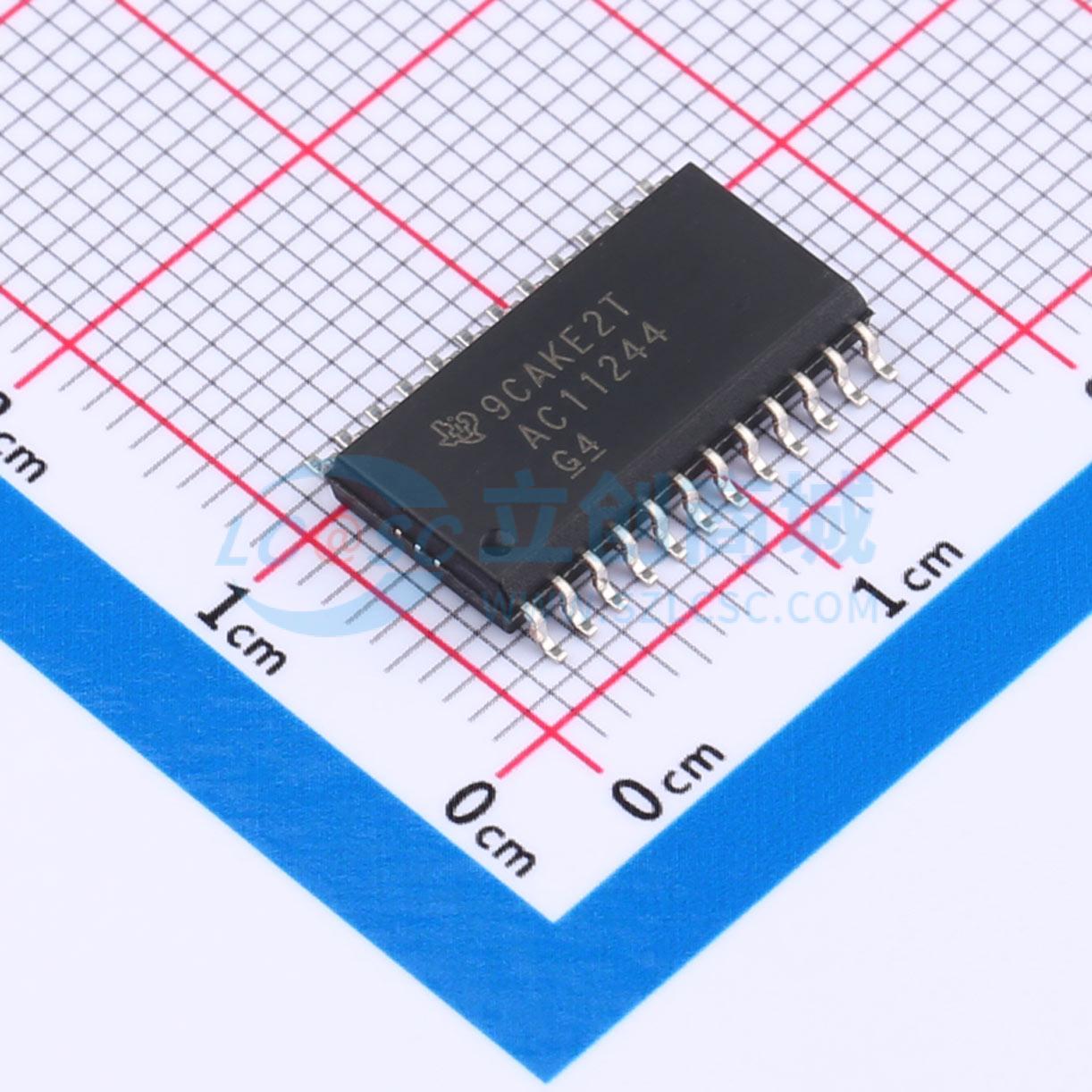

温馨提醒：图片仅供参考，商品以实物为准

74AC11244DWR

三态输出，八路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74AC11244 具有三态输出的 8 通道、3V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: 74AC11244DWR
商品编号: C2676573
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 1.15克(g)

商品参数

商品概述

74AC11244是八路缓冲器或线路驱动器，专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度。该器件可作为两个4位缓冲器或一个8位缓冲器使用，带有低电平有效输出使能输入。当输出使能为低电平时，器件将同相数据从A输入端传输到Y输出端；当输出使能为高电平时，输出处于高阻抗状态。为了在上电或掉电过程中确保高阻抗状态，输出使能端需要通过上拉电阻连接至Vcc，电阻的最小值由驱动器的灌电流能力决定。该器件的工作温度范围为-40℃至85℃。

商品特性

采用1μm EPIC增强性能注入CMOS工艺制造
带三态输出，可驱动总线线路或缓冲存储器地址寄存器
直列式架构可优化PCB布局
中心引脚Vcc与GND引脚配置可减小高速开关噪声
在125℃条件下，典型锁存抗扰度为500mA
提供多种封装选项，包含塑料小轮廓封装、收缩小轮廓封装、薄型收缩小轮廓封装和标准塑料双列直插封装
最大供电电压范围为-0.5V至7V
最大输入电压范围为-0.5V至Vcc+0.5V
最大输出电压范围为-0.5V至Vcc+0.5V
输入钳位电流范围为±20mA
输出钳位电流范围为±50mA
连续输出电流范围为±50mA
流经Vcc或GND的连续电流范围为±200mA
封装热阻抗：DB封装为104℃/W，DW封装为81℃/W，PW封装为120℃/W，NT封装为67℃/W
存储温度范围为-65℃至150℃
所有未使用的输入必须接至Vcc或GND，才能保证器件正常工作

应用领域

存储器地址驱动
时钟驱动
面向总线的接收器与发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	3V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74AC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	-
	功能特性	输出使能
