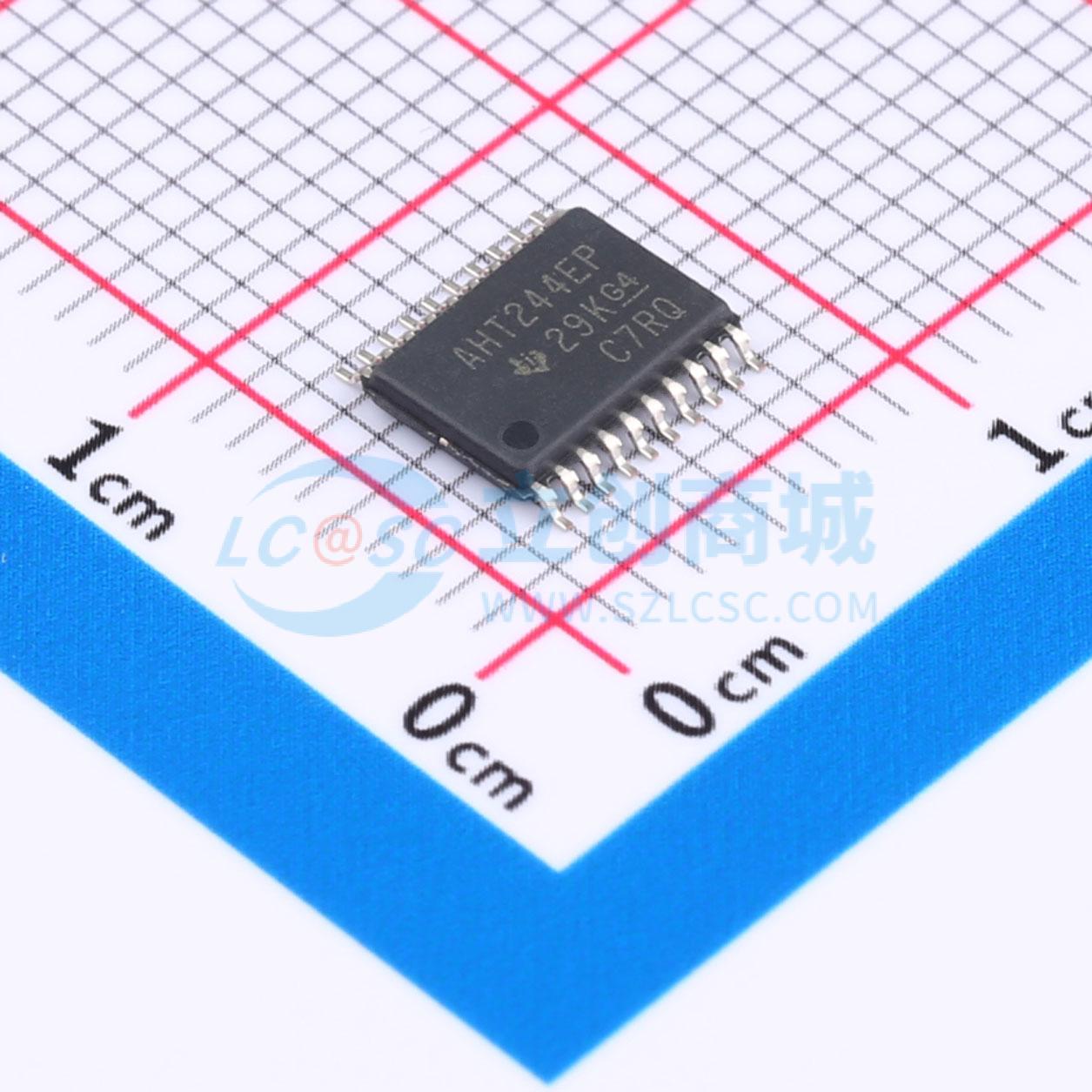

温馨提醒：图片仅供参考，商品以实物为准

SN74AHCT244MPWREP

三态输出，八路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT244-EP 具有 TTL 兼容型 CMOS 输入的增强型产品 8 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT244MPWREP
商品编号: C2676493
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

该器件是八进制缓冲器/驱动器，专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能与密度。SN74AHCT244分为两个独立的4位缓冲器/线路驱动器，带有独立的输出使能输入。当输出使能为低电平时，器件将数据从A输入端传输到Y输出端；当输出使能为高电平时，输出处于高阻抗状态。为确保上电或掉电过程中保持高阻抗状态，输出使能端应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。超过最大额定值的应力可能会对器件造成永久性损坏，仅为应力额定值，不保证在超出规定条件下能正常工作，长期暴露在最大额定条件下可能影响器件可靠性；所有未使用的器件输入端必须接VCC或GND，才能保证器件正常工作。

商品特性

可控基线
一个装配/测试站点，一个制造站点
扩展工作温度范围为 -55℃ 到 125℃
提供增强型DMS支持、增强型产品变更通知，具备合格溯源
采用EPIC（高性能注入CMOS）工艺制造
输入与TTL电压兼容
闩锁性能超过250mA，符合JESD 17标准
ESD保护超过1000V，采用机器模型测试时超过200V，参数为C = 200pF，R = 0
组件符合JEDEC和行业标准认证，可确保扩展温度范围内的可靠运行，测试覆盖高加速应力测试、偏置85/85、温度循环、高压釜、无偏置高加速应力测试、电迁移、键合金属间寿命、模塑化合物寿命
电源电压范围最大额定值为-0.5V到7V
输入电压范围最大额定值为-0.5V到7V
输出电压范围最大额定值为-0.5V到VCC + 0.5V
输出钳电流最大额定值为±20mA
连续输出电流最大额定值为±25mA
VCC或GND的连续电流最大额定值为±75mA
DW封装热阻抗为58℃/W，PW封装热阻抗为83℃/W
存储温度范围为-65℃到150℃

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的接收器
面向总线的发送器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-55℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	9.5ns@5V,50pF
	功能特性	输出使能
