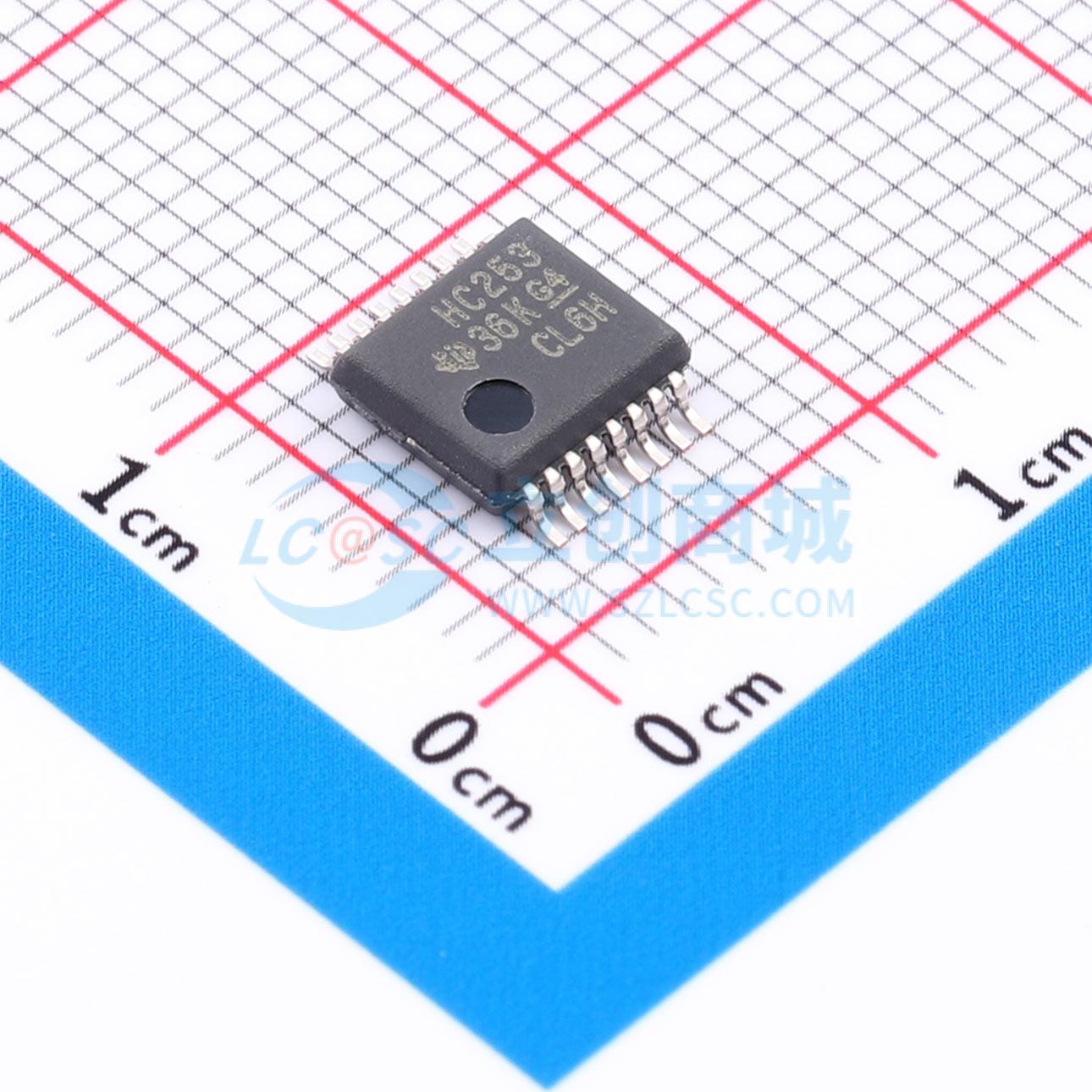

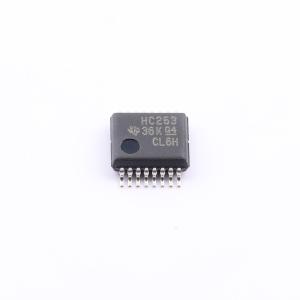

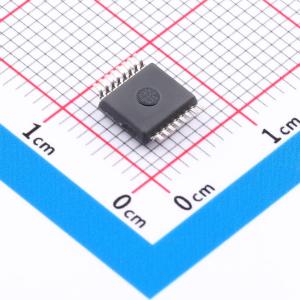

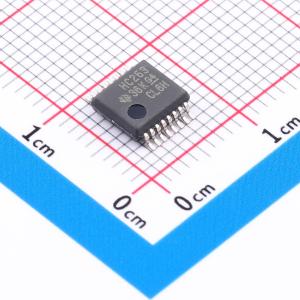

温馨提醒：图片仅供参考，商品以实物为准
SN74HC253DBR
具有三态输出的双路4线至1线数据选择器/多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC253 具有三态输出的双路 4 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC253DBR
- 商品编号
- C2674512
- 商品封装
- SSOP-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 26ns@6V,50pF | |
| 静态电流(Iq) | 80uA |
商品概述
SNx4HC253 器件包含两个具有完整二进制解码的独立数据选择器/多路复用器，可从四个数据源中选择其中一个，并提供选通控制 (OE（上划线）) 三态输出。
商品特性
- 三态版本的’HC153
- 2V 至 6V 的宽工作电压范围
- 高电流反相输出可驱动多达 15 个 LSTTL 负载
- 低功耗，ICC 最大值为 80 μA
- tpd 典型值 = 9 ns
- 电压为 5V 时，输出驱动为 ±6 mA
- 低输入电流，最大值 1 μA
- 允许从 n 条线路复用至一条线路
- 执行并行转串行转换
