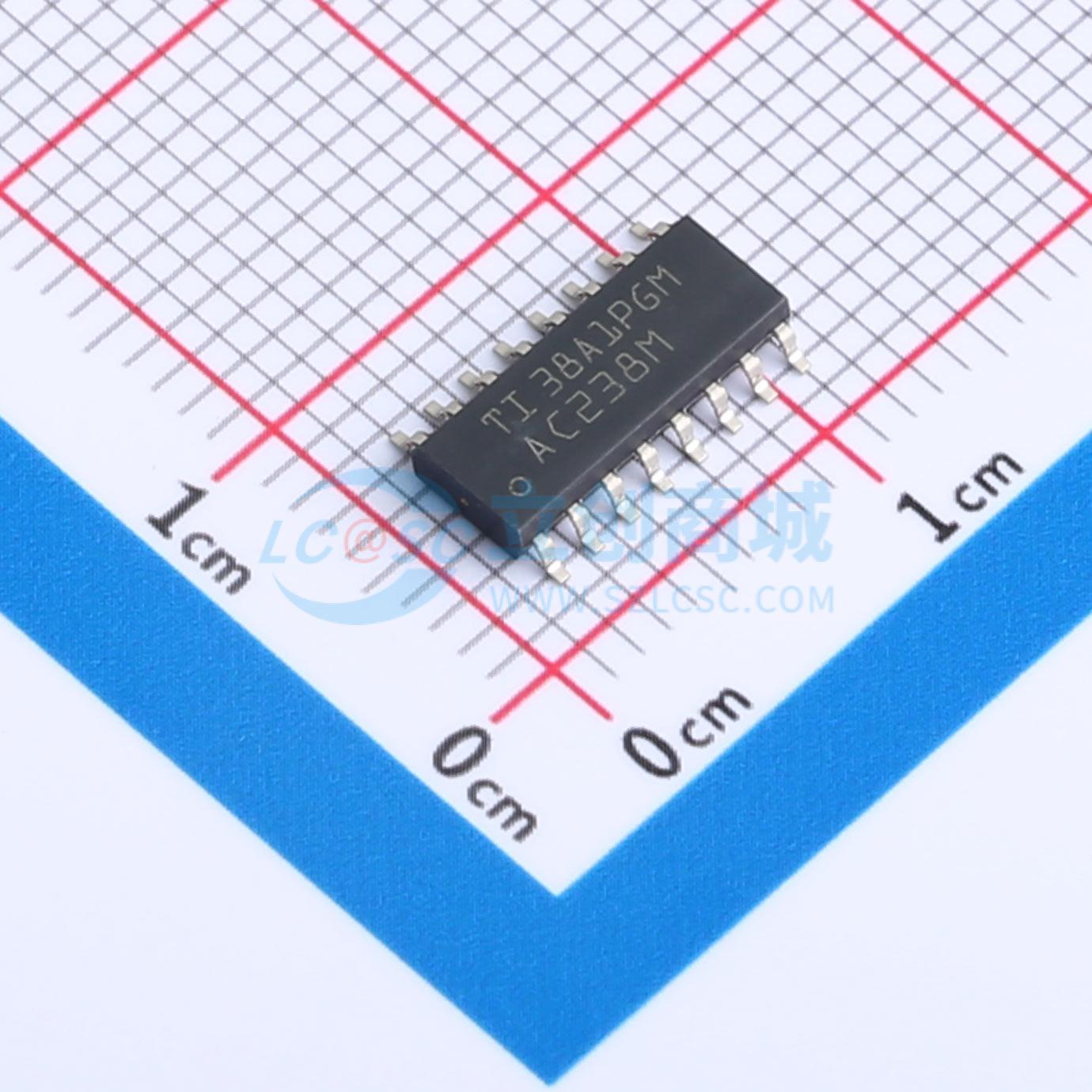

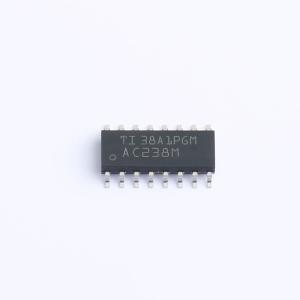

CD74AC238M96
三线至八线译码器/多路分配器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74AC238 3 线至 8 线同向解码器/多路信号分离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC238M96
- 商品编号
- C2674489
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.5V~5.5V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 15ns@5V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - | |
| 系列 | 74AC |
商品概述
CD74AC238是译码器/解复用器，适用于要求极短传输延迟时间的场景，可在高性能存储系统中最小化系统译码带来的影响。该器件配合使用带快速使能电路的高速存储器时，译码器的延迟时间与存储器的使能时间之和通常小于存储器的典型访问时间，译码器引入的有效系统延迟可忽略不计。器件通过二进制选择输入和三个使能输入，从八条输出线中选择一路输出；两个低电平有效和一个高电平有效使能输入，可减少扩展应用时对外部门电路或反相器的需求，无需外部反相器即可实现24线译码，实现32线译码仅需要一个反相器，在解复用应用中可将一个使能输入用作数据输入。
商品特性
- 工作电压范围为1.5V~5.5V，在电源电压30占比位置具备平衡抗干扰能力
- 兼具双极型F、AS、S器件的运行速度，功耗显著降低
- 集成三个使能输入，可简化级联与数据接收流程
- 传输延迟平衡
- 输出驱动电流为±24mA，可扇出至15个F器件
- 采用耐SCR闩锁的CMOS工艺与电路设计
- 可提供超过2kV的静电放电保护
- 最大额定值：电源电压范围为-0.5V至6V
- 输入钳位电流为±20mA
- 输出钳位电流为±50mA
- 连续输出电流为±50mA
- 流过VCC或GND的连续电流为±200mA
- 封装热阻θJA为73℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入必须接VCC或GND，才能保证器件正常工作
- 验证具备最小50Ω传输线驱动能力（85℃条件下），125℃条件下具备75Ω传输线驱动能力
应用领域
- 高速存储器译码
- 数据传输系统
- 数据路由
- 解复用应用
- 多路译码系统扩展
