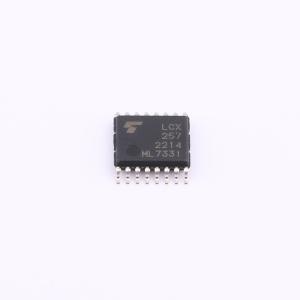

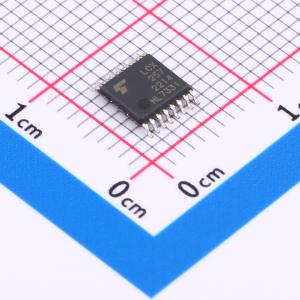

温馨提醒：图片仅供参考，商品以实物为准
74LCX257FT
74LCX257FT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LCX257FT是一款高性能CMOS多路复用器。它专为3.3 V系统设计，在保持CMOS低功耗的同时实现高速运行。该器件专为低电压（3.3 V）VCC应用而设计，但也可用于输入连接到5 V电源环境
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74LCX257FT
- 商品编号
- C2674461
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.121克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~3.6V | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 6ns@3.3V,50pF | |
| 静态电流(Iq) | 10uA |
商品概述
低电压四通道双路多路复用器（三态）具有5V耐压输入和输出
74LCX257FT是一款高性能CMOS多路复用器。专为3.3V系统设计，它在保持CMOS低功耗的同时实现了高速操作。该器件适用于低电压（3.3V）VCC应用，但也可以用于与5V供电环境的接口输入。它由四个独立的双通道多路复用器组成，共用选择和OE信号。如果OE设置为高电平，则输出保持在高阻态。当SELECT设置为低电平时，“A”数据输入被启用。相反，当SELECT设置为高电平时，“B”数据输入被启用。所有输入都配备了防静电放电保护电路。
商品特性
(1) AEC-Q100（Rev. H）
(2) 宽工作温度范围：T_opr=-40 至 125°C
(3) 低压工作：V_CC=1.65 至 3.6 V
(4) 高速工作：t_pd=7.0 ns（最大）（V_CC=3.3±0.3 V）
(5) 输出电流：|I_oH|/I_oL=24 mA（最小）（V_CC=3.0 V）
(6) 所有输入和输出均提供掉电保护
(7) 引脚和功能与74系列（74LVC/ALVC/等）257型兼容
