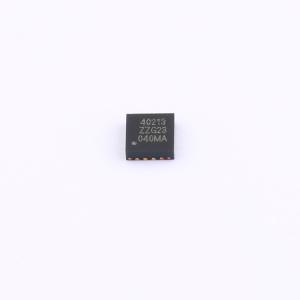

ZL40213LDF1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：接受差分或单端输入LVPECL、LVDS、CML、HCSL、LVCMOS。片上输入终端电阻和交流耦合输入偏置。两个精密LVDS输出。工作频率高达750 MHz。可选2.5V或3.3V电源。电流消耗44 mA。应用：通用时钟分配。低抖动时钟树
品牌名称: MICROCHIP(美国微芯)
商品型号: ZL40213LDF1
商品编号: C2673140

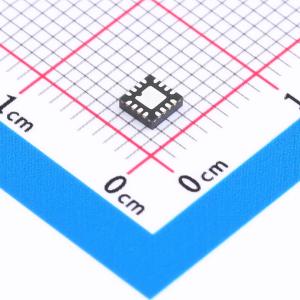

商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 1.044克(g)

商品参数

商品概述

ZL40213是一款LVDS时钟扇出缓冲器，具备两个相同的输出时钟驱动器，能够在高达750MHz的频率下运行。 ZL40213为直流和交流耦合输入提供内部输入端接网络；还为交流耦合输入提供可选的输入偏置。ZL40213可接受直流或交流耦合的LVPECL和LVDS输入信号、交流耦合的CML或HCSL输入信号以及单端信号。也有具备外部端接的引脚兼容器件可供选择。 ZL40213旨在为有线或光通信应用扇出低抖动参考时钟，同时为时钟信号增加的抖动极小。内部线性电源稳压器和大容量电容器可最大程度减少因电源噪声导致的附加抖动。该器件可在2.5V ± 5%或3.3V ± 5%的电源下工作。其工作性能在-40℃至+85℃的工业温度范围内得到保证。

商品特性

接受差分或单端输入
LVPECL、LVDS、CML、HCSL、LVCMOS
片上输入端接电阻和交流耦合输入偏置
两个精密LVDS输出
工作频率高达750 MHz
提供2.5V或3.3V电源选项
电流消耗为44 mA
片上低压差（LDO）稳压器，具备出色的电源抑制能力
超低附加抖动，均方根值为78 fs

应用领域

通用时钟分配
低抖动时钟树
逻辑转换
时钟和数据信号恢复
有线通信：OTN、SONET/SDH、GE、10 GE、FC和10G FC
无线通信
高性能微处理器时钟分配

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	750MHz
	输出通道数	2

	属性	参数值
	工作电压	2.5V；3.3V
	工作温度	-40℃~+85℃
