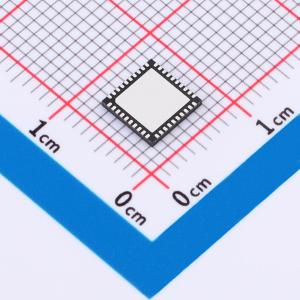

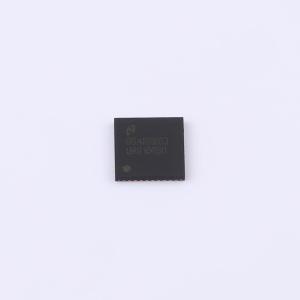

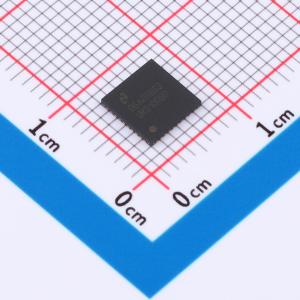

温馨提醒：图片仅供参考，商品以实物为准

DS90UR910QSQX/NOPB

DS90UR910-Q1 10MHz至75MHz、24位彩色FPD-LinkII至CSI-2转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持10MHz至75MHz像素时钟，用于恢复FPD-LinkII串行位流中的数据，并将其转换为符合MIPI规范的CSI-2格式。
品牌名称: TI(德州仪器)
商品型号: DS90UR910QSQX/NOPB
商品编号: C2672627
商品封装: WQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 6.166667克(g)

商品概述

DS90UR910-Q1是一款接口桥接芯片，用于恢复FPD-Link II串行位流中的数据，并将其转换为符合移动行业处理器接口(MIPI)规范的摄像机串行接口(CSI-2)格式。该器件可从兼容FPD-Link II串行器的串行位流中恢复24位或18位RGB数据以及3个视频同步信号。恢复的数据在由符合MIPI DPHY/CSI-2规范的半速率串行时钟所选通的两条数据通道中进行封包化和串行化，每条数据通道的传输速率最高可达900Mbps。FPD-Link II接收器支持频率最高可达75MHz的像素时钟。CSI-2输出串行总线可显著降低图形处理器(GPU)的互连和信号计数，同时面向多台汽车驾驶员辅助摄像机的视频流简化系统设计。DS90UR910-Q1采用40引脚WQFN封装。电气性能符合汽车级AEC-Q100 2级标准温度范围（ -40°C至+105°C ）。

商品特性

支持10MHz至75MHz像素时钟(PCLK)（280Mbps至2.10Gbps FPD-Link II线速率）
兼容直流均衡以及交流耦合的FPD-Link II串行位流
可对长达10米的屏蔽双绞线(STP)电缆进行数据恢复
符合v1.00.00规范的MIPI D-PHY模块
与MIPI CSI-2版本1.01兼容
支持双通道运行，每条数据通道支持的传输速率最高可达900Mbps
视频流数据包格式：RGB888
连续和非连续时钟模式
支持超低功耗、退出、高速和控制模式
集成输入端接和可调节接收均衡
快速随机锁定；无需基准时钟
CCI/I2C兼容控制总线
全速内置自检(Speed BIST)和报告引脚
+1.8V单电源
1.8V或3.3V兼容LVCMOS I/O接口
汽车应用级产品：符合AEC-Q100 2级要求
8kV ISO 10605静电放电(ESD)额定值
6mm x 6mm超薄型四方扁平无引线(WQFN)-40封装

	属性	参数值
	商品目录	串行器/解串器
	类型	-
	数据速率	2.1Gbps

	属性	参数值
	时钟频率(fc)	75MHz
	工作电压	1.8V
	工作温度	-40℃~+105℃
