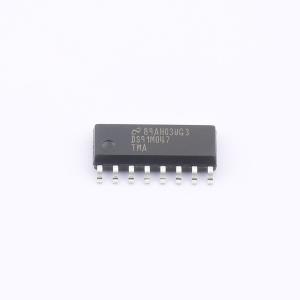

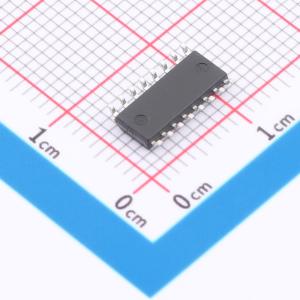

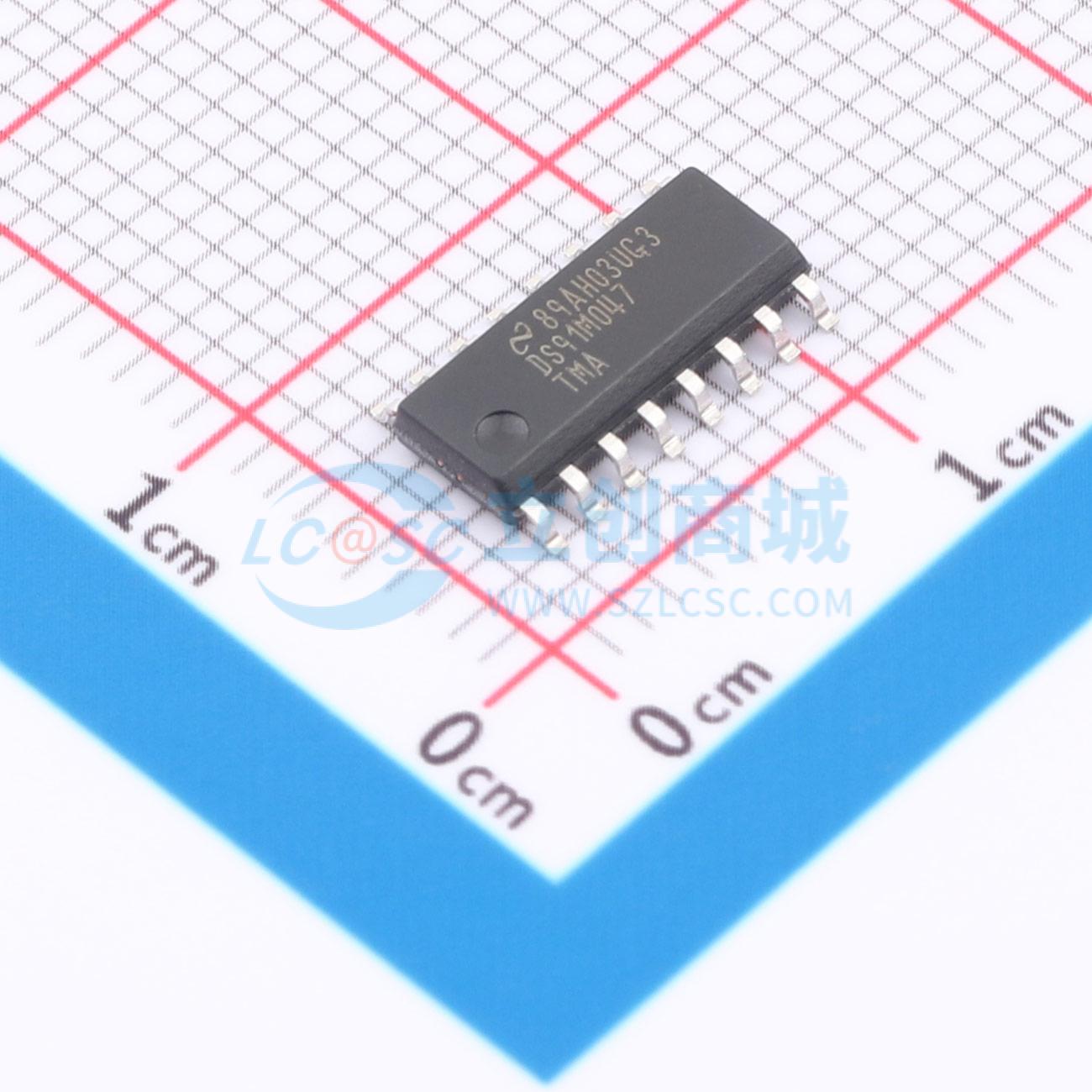

DS91M047TMAX/NOPB

125 MHz 四通道 M-LVDS 线路驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS91M047 125MHz 四路 M-LVDS 线路驱动器
品牌名称: TI(德州仪器)
商品型号: DS91M047TMAX/NOPB
商品编号: C2672311
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DS91M047是一款高速四路M-LVDS线路驱动器，设计用于驱动时钟或数据信号至最多四个多点网络。M-LVDS（Multipoint LVDS）是基于LVDS技术的总线接口器件新系列，专门设计用于多点和多分支电缆和背板应用。和标准LVDS不同，它提供更大的驱动电流，以处理多点应用中所需的双终端。受控过渡时间可最小化多点配置中因未端分支常见的反射。DS91M047 accepts LVTTL/LVCMOS input levels，并将其转换为M-LVDS信号电平，过渡时间大于1 ns。该器件提供DE和DE输入，两个输入进行与运算，控制三态输出。DE和DE输入为所有四个驱动器共用。DS91M047具有直流通引脚排列，便于PCB布局，为高速多点接口应用提供了全新方案，采用节省空间的SOIC-16封装。

商品特性

直流到125 MHz/250 Mbps工作，低抖动、低偏斜、低功耗
符合TIA/EIA-899 M-LVDS标准
受控过渡时间（典型值2 ns）可最小化反射
M-LVDS引脚具备8 kV ESD保护，可保护相邻元器件
直流通引脚排列简化PCB布局
工业级工作温度范围-40 ℃ 到 +85 ℃
提供节省空间的SOIC-16封装

应用领域

多点/多分支时钟和数据分配
TIA/EIA-485/422的高速、低功耗、短距离替代方案
AdvancedTCA (ATCA)和MicroTCA (μTCA, uTCA)背板中的时钟分配

	属性	参数值
	商品目录	LVDS芯片
	类型	缓冲器；驱动器
	驱动器数	4
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	250Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；LVCMOS
	功能特性	边沿速率控制
