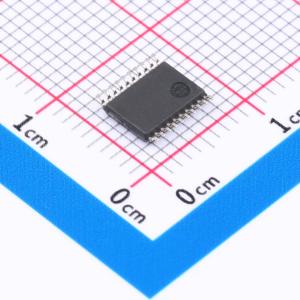

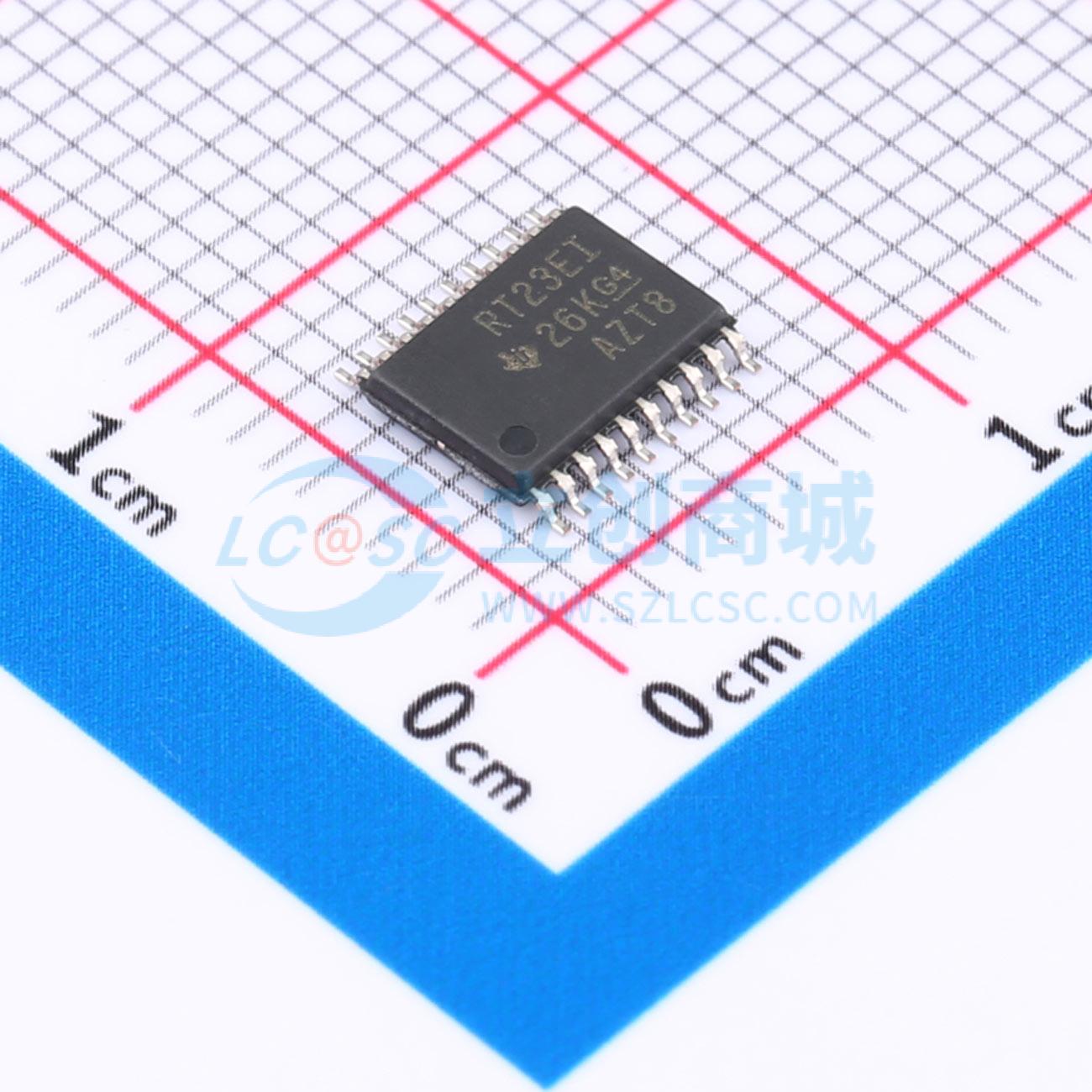

温馨提醒：图片仅供参考，商品以实物为准

TRSF3223EIPWR

3V至5.5V多通道RS-232线路驱动器/接收器，带±15kV ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TRSF3223E由两个线路驱动器、两个线路接收器和一个带有±15 kV ESD保护的双电荷泵电路组成。该设备符合TIA/EIA-232-F标准，并提供异步通信控制器和串行端口连接器之间的电气接口。
品牌名称: TI(德州仪器)
商品型号: TRSF3223EIPWR
商品编号: C2671736
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

商品概述

TRSF3223E包含两个线路驱动器、两个线路接收器以及一个具有±15kV ESD保护引脚到引脚（串行端口连接引脚，包括GND）的双电荷泵电路。该器件符合TIA/EIA-232-F的要求，并提供异步通信控制器与串行端口连接器之间的电气接口。电荷泵和四个小型外部电容允许使用单个3V至5.5V电源供电。TRSF3223E在高达1000 kbit/s的典型数据信号速率下运行。

应用领域

电池供电系统
PDA
笔记本电脑、掌上电脑、手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	1Mbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1uA
