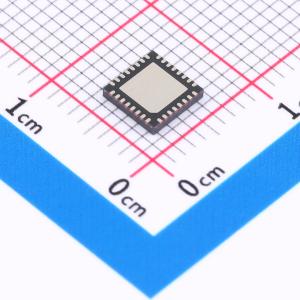

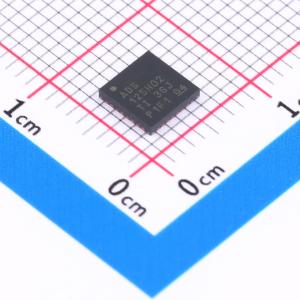

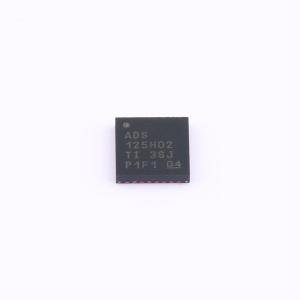

温馨提醒：图片仅供参考，商品以实物为准
ADS125H02IRHBT
±20V输入、双通道、40kSPS、24位△-∑ADC，具有PGA和电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS125H02 具有 ±20V 输入、PGA、IDAC、GPIO 和 VREF 的 24 位、40kSPS、双通道 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS125H02IRHBT
- 商品编号
- C2670814
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 40kHz | |
| 通道数 | 2 | |
| 工作电压 | 4.75V~5.25V；2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 7.3728MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 3ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 2.5Hz；40kHz | |
| 全量程范围(FSR) | 20V |
商品概述
ADS125H02 是一款 ±20V 输入、24 位、Δ-Σ 模数转换器(ADC)。该 ADC 配备低噪声可编程增益放大器(PGA)、内部基准电压、时钟振荡器和信号或基准电压超范围监控器。 与分立的解决方案相比，该产品将一个宽输入电压范围、±18V PGA 和 ADC 集成到单个封装中，可将电路板面积减小最多 50%。 具有 0.125 至 128 的可编程增益（相当于 ±20V 至 ±20mV 的等效输入范围），因而无需外部衰减器或外部增益级。1GΩ 的最低输入阻抗可减小由传感器负载导致的误差。而且，由于具备低噪声和低漂移性能，因而能直接连接桥、电阻式温度检测器(RTD) 和热电偶传感器。 数字滤波器可减弱数据速率 ≤50SPS 或 60SPS 时的 50Hz 和 60Hz 线路周期噪声，以减小测量误差。滤波器还可提供无延迟转换数据，从而在通道定序期间实现高数据吞吐量。 ADS125H02 采用 5mm×5mm VQFN 封装，额定工作温度范围为 -40°C 至 +125°C。
商品特性
- ±20V 输入、24 位 Δ-Σ ADC 可编程数据速率：2.5SPS 至 40000SPS
- 高压高阻抗 PGA：
- 差分输入范围：高达 ±20V
- 可编程增益：0.125 至 128
- 共模输入电压：高达 ±15.5V
- 输入阻抗：1GΩ（最小值）
- 高性能 ADC：
- 输入噪声：45nVRMS (20SPS)
- CMRR：105dB
- 在 50Hz、60Hz 下的常规模式抑制：95dB
- 温漂：5nV/°C
- 增益漂移：1ppm/°C
- 积分非线性(INL)：2ppm
- 集成特性和诊断功能：
- 2.5V 基准：3ppm/°C 漂移
- 时钟振荡器：2.5% 误差（最大值）
- 激励电流源
- GPIO 可驱动外部多路复用器
- 信号和基准电压监控器
- 循环冗余校验(CRC)
- 电源：
- AVDD：4.75V 至 5.25V
- DVDD：2.7V 至 5.25V
- HVDD：±5V 至 ±18V
- 工作温度：-40°C 至 +125°C
- 5mm×5mm VQFN 封装
应用领域
- PLC 模拟输入模块：
- 电压（例如 ±10V 或 0V 至 5V）
- 电流（例如 4mA 至 20mA，具有分流器）
- 温度（例如 RTD、热电偶）
- 测试和测量：
- 高共模电压输入
- 电池测试
- 高侧电流测量
