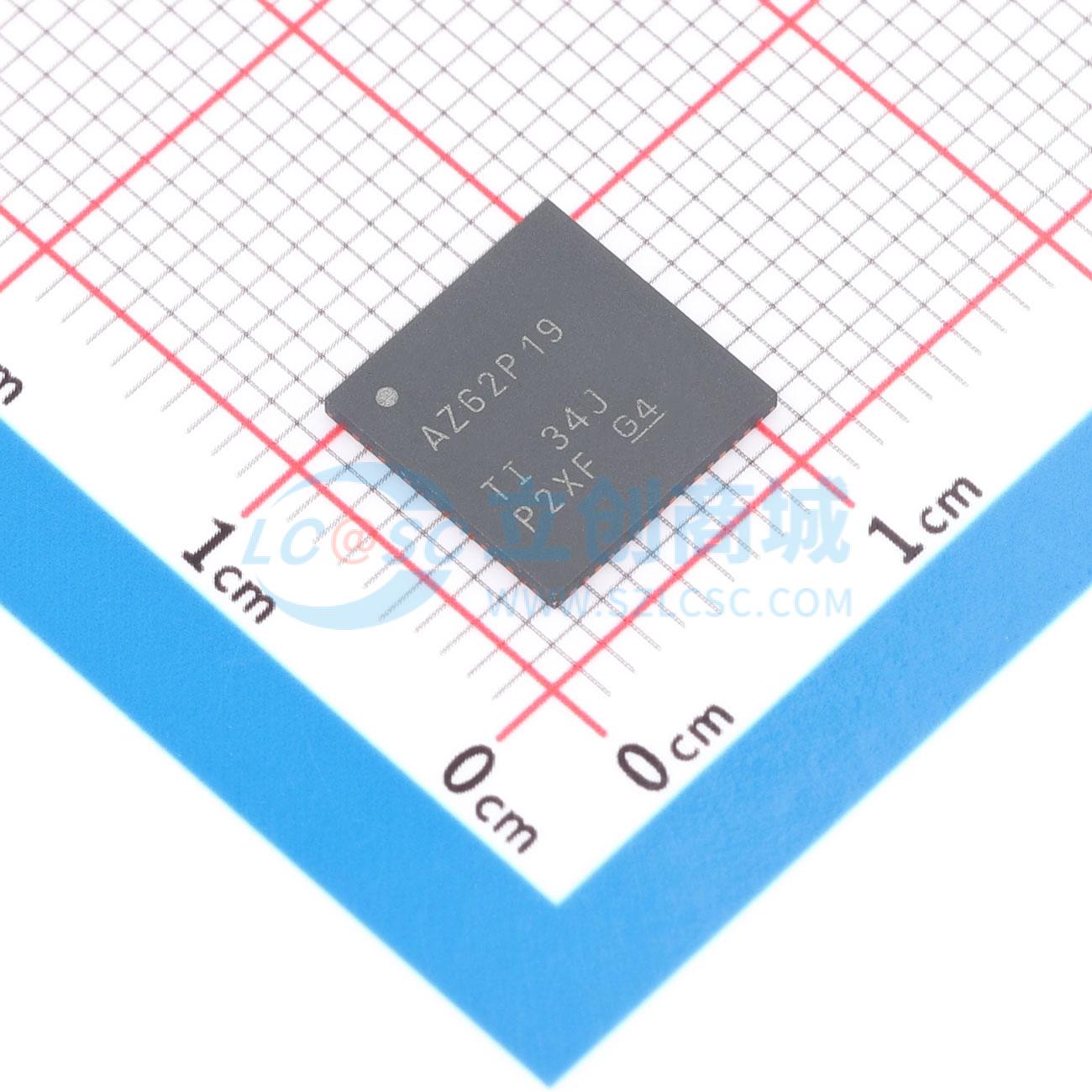

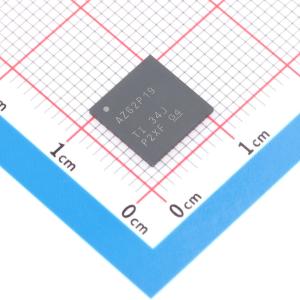

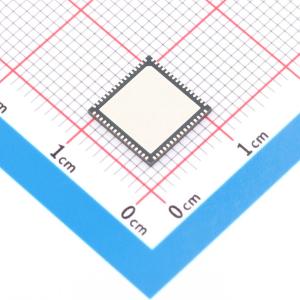

温馨提醒：图片仅供参考，商品以实物为准

ADS62P19IRGCR

具有双数据速率(DDR) 低压差分信令(LVDS) 和并行CMOS 输出的双通道，11 位，250 每秒百万次采样(MSPS) 模数转换器(ADC)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS62P19是一款双通道11位模数转换器，采样速率达250MSPS，具有双数据速率(DDR)低压差分信令(LVDS)和并行CMOS输出。
品牌名称: TI(德州仪器)
商品型号: ADS62P19IRGCR
商品编号: C2670815
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 6.266667克(g)

商品参数

商品概述

ADS62P19是采样速率高达250MSPS的双通道，11位，模数转换器(ADC)系列的产品成员。在一个紧凑型QFN - 64封装内将高动态性能与低功耗组合在一起，适合于多载波、宽带宽通信应用。具有可用于在较低满量程输入范围内改进无杂散动态范围(SFDR)性能的增益选项，还包括一个dc偏移校正环路可消除ADC偏移，提供了双数据速率(DDR)低压差分信令(LVDS)和并行互补金属氧化物半导体(CMOS)数字输出接口。虽包含内部基准，但删除了传统基准引脚和相关的去耦电容器，仍可由一个外部基准驱动，可在工业温度范围（ - 40°C至 + 85°C）内工作。

商品特性

最大采样率：250MSPS
11位分辨率
总体功耗：250MSPS时为1.25W
输出选项：DDR LVDS和并行CMOS
可编程增益：针对信噪比(SNR) / 无杂散动态范围(SFDR)平衡，高达6dB
DC偏移校正
串扰：90dB
支持低至400mVPP输入时钟振幅，差分分值
支持内部和外部基准
封装：9mm x 9mm四方扁平无引线(QFN) - 64封装

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	11位
	采样率	250MHz
	通道数	2
	工作电压	3.3V；1.8V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	65.3dB
	时钟频率(fc)	250MHz
	基准电压源	内置；外置
	可变增益	支持
	全量程范围(FSR)	2V
