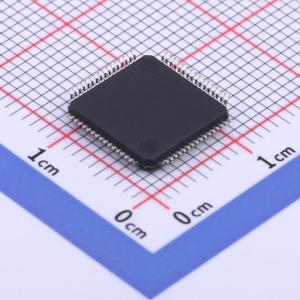

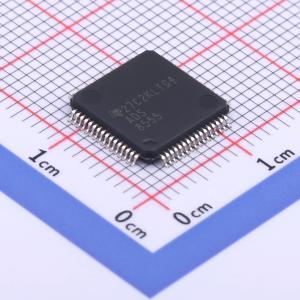

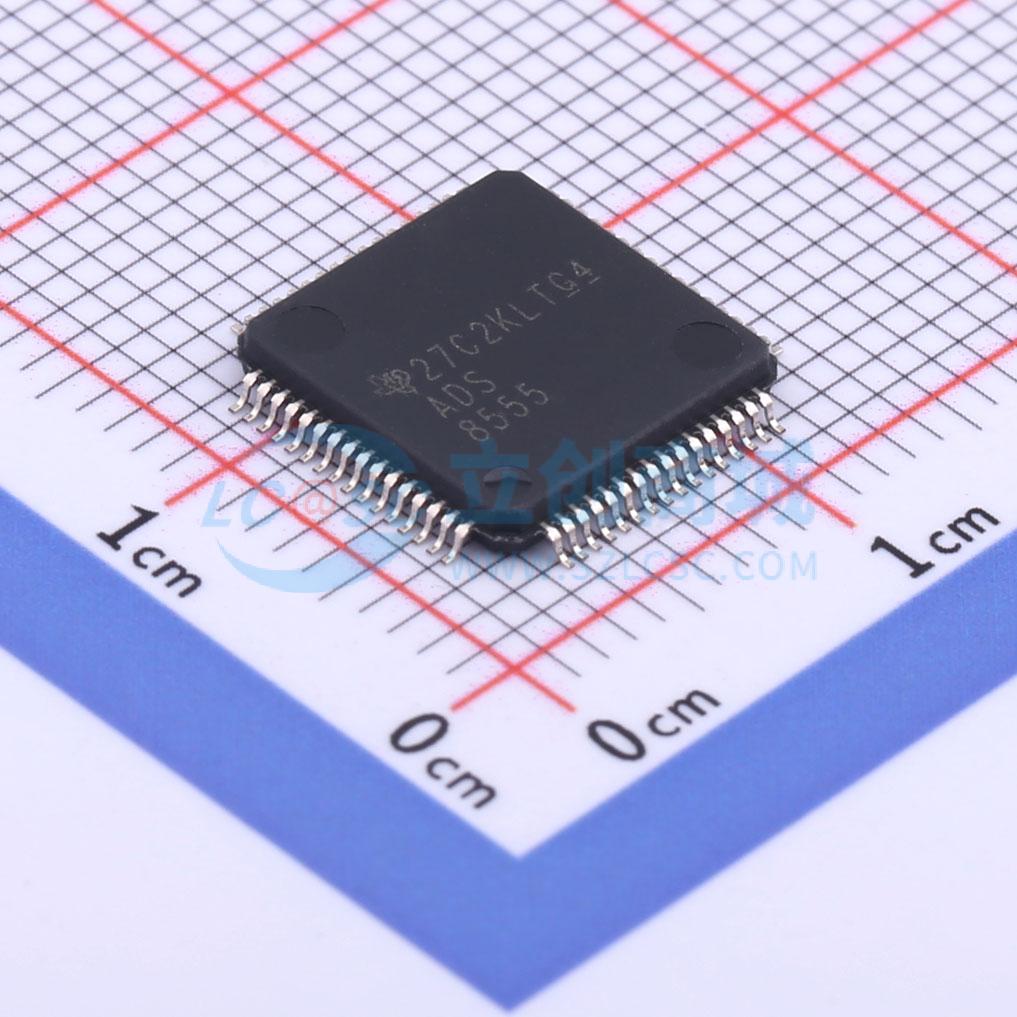

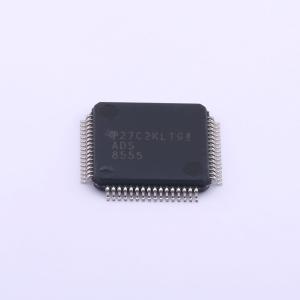

ADS8555SPMR
ADS8555 16位，六通道，同时采样模拟到数字转换器
- 描述
- ADS8555 630kSPS、16 位、六通道、同步采样模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8555SPMR
- 商品编号
- C2670674
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 630kHz | |
| 通道数 | 6 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | 串行；并行 | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 3LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 91.5dB | |
| 时钟频率(fc) | 54MHz；1MHz~20MHz | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 全量程范围(FSR) | 10V |
商品概述
ADS8555器件包含六个低功耗、16位、基于逐次逼近寄存器（SAR）的模数转换器（ADC），具有真正的双极性输入。每个通道包含一个采样保持电路，可实现同时高速多通道信号采集。 ADS8555器件在并行接口模式下支持高达630 kSPS的数据速率，若使用串行接口则支持高达450 kSPS的数据速率。并行接口的总线宽度可设置为8位或16位。在串行模式下，最多可激活三个输出通道。 ADS8555器件的工作温度范围为扩展工业温度范围 -40°C至125°C，采用LQFP - 64封装。
商品特性
- 六个SAR ADC，分为三对
- 使用内部时钟和基准时，每通道最大数据速率：630 kSPS（并行）或450 kSPS（串行）
- 使用外部时钟和基准时，每通道最大数据速率：800 kSPS（并行）或500 kSPS（串行）
- 引脚可选或可编程输入电压范围：最高 ±12 V
- 出色的交流性能：91.5 dB SNR，–94 dB THD
- 可编程且带缓冲的内部基准：0.5 V至2.5 V和0.5 V至3 V
- 全面的掉电模式：深度掉电（待机模式）– 自动小憩掉电
- 可选并行或串行接口
- 工作温度范围：-40°C至125°C
- LQFP - 64封装
应用领域
- 电能质量测量
- 保护继电器
- 多轴电机控制
- 可编程逻辑控制器
- 工业数据采集
