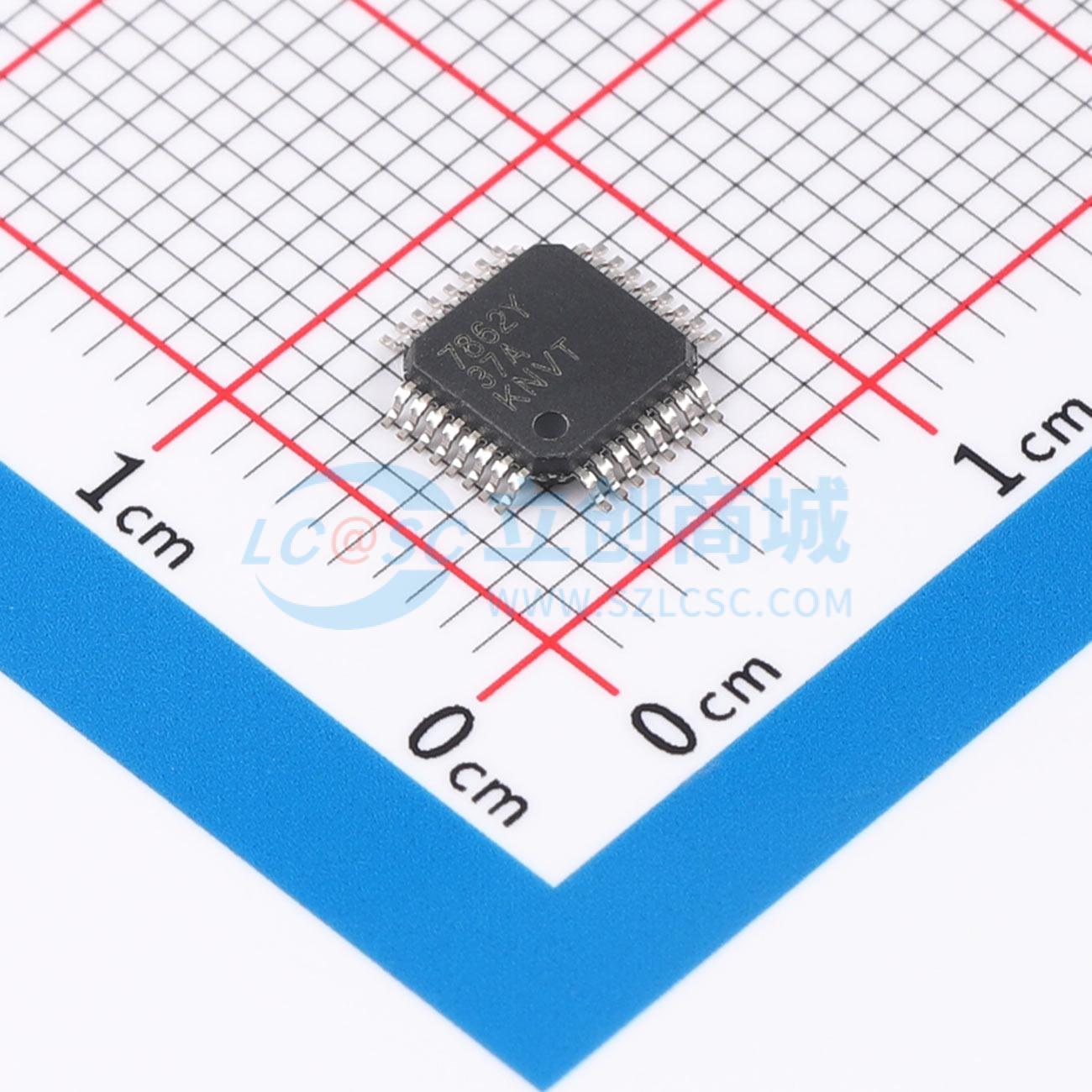

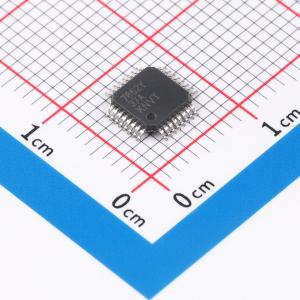

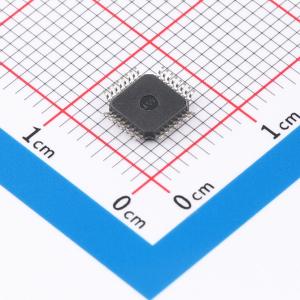

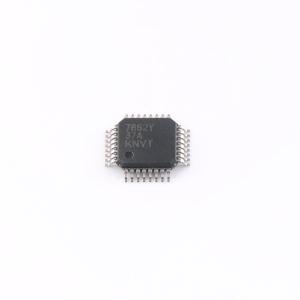

ADS7862Y/2K

ADS7862 是一款双路 12 位、500kHz 的模数转换器（A/D），具有 4 个全差分输入通道，分为两对，用于高速同步信号采集。采样保持放大器的输入为全差分，并在模数转换器的输入端保持差分。这在 50kHz 时可提供 80dB 的出色共模抑制比，这在高噪声环境中非常重要。 ADS7862 提供并行接口和控制输入，以减少软件开销。每个通道的输出数据为 12 位字。ADS7862 采用 TQFP - 32 封装，工作温度范围为 - 40°C 至 + 85°C。 ADS7862 是一款高速、低功耗的双路 12 位 A/D 转换器，采用单 + 5V 电源供电。输入通道为全差分，典型共模抑制比为 80dB。该器件包含双路 2µs 逐次逼近型 A/D 转换器、两个差分采样保持放大器、一个带 REFIN 和 REFOUT 引脚的内部 + 2.5V 基准源以及一个高速并行接口。有四个模拟输入，分为两个通道（A 和 B），由 A0 输入选择（A0 为低电平时选择通道 A0 和 B0，A0 为高电平时选择通道 A1 和 B1）。每个 A/D 转换器有两个输入（A0 和 A1 以及 B0 和 B1），可以同时进行采样和转换，从而保留两个模拟输入信号的相对相位信息。该器件接受的模拟输入电压范围为 - VREF 至 + VREF，以内部 + 2.5V 基准源为中心。 通过将 CONVST 引脚拉低至少 15ns 来启动 ADS7862 的转换。CONVST 为低电平时，两个采样保持放大器同时进入保持状态，两个通道同时开始转换过程。然后 BUSY 输出将变为高电平，并在整个转换周期内保持高电平。根据 A0 引脚的状态，数据将反映通道 0（A0 为低电平）或通道 1（A0 为高电平）的转换结果。转换完成后，将 RD 和 CS 引脚都拉低，即可从并行输出总线读取数据。 当使用 8MHz 外部时钟时，ADS7862 的转换时间为 1.75µs，相应的采集时间为 0.25µs。为实现最大输出速率（500kHz），可在下一次转换开始时立即执行读取功能。

• 4 个输入通道
• 全差分输入
• 每通道 2µs 总吞吐量
• 保证无漏码
• 并行接口
• 1MHz 有效采样率
• 低功耗：40mW

• 电机控制
• 多轴定位系统
• 三相功率控制
