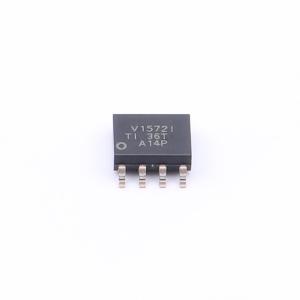

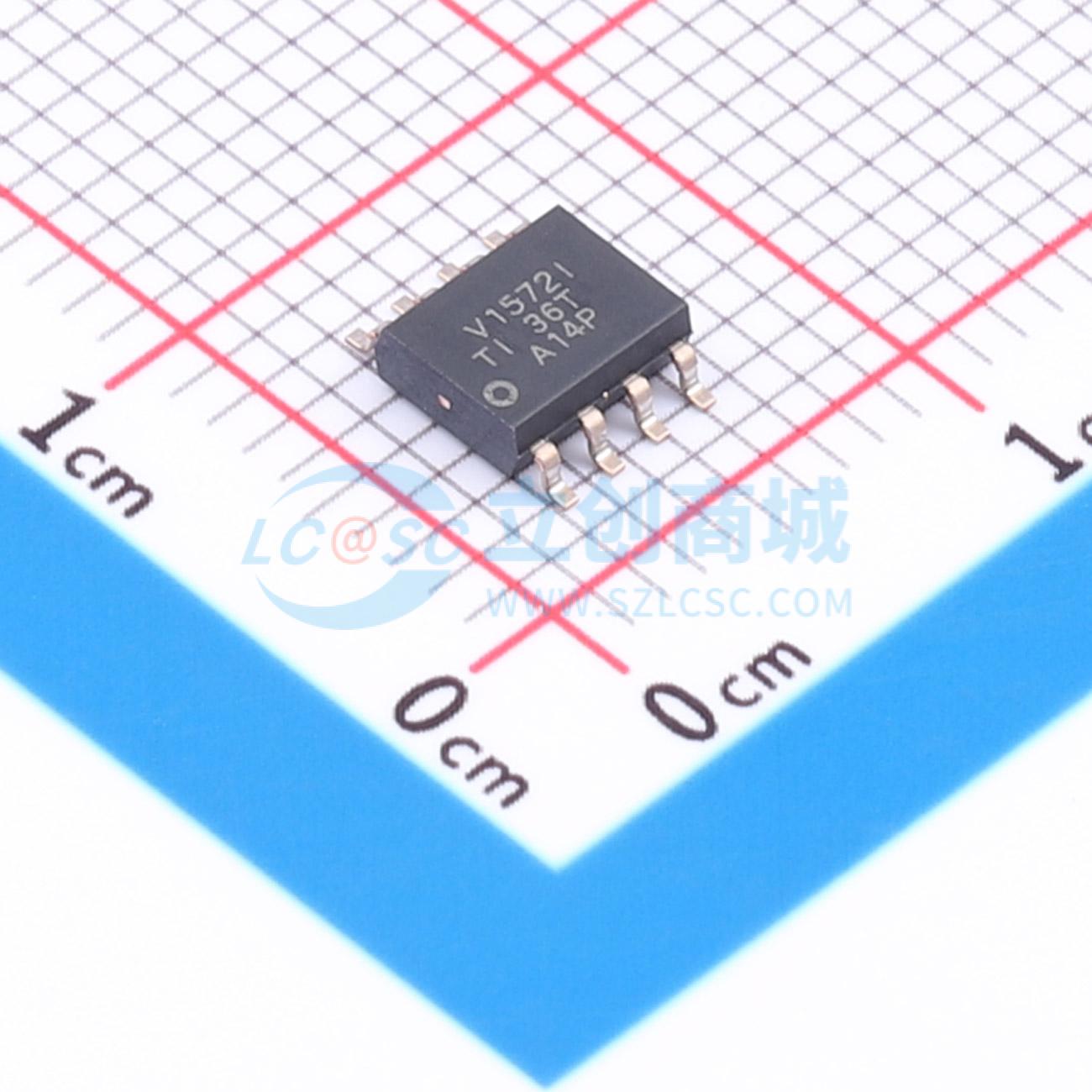

TLV1572IDR

2.7V至5.5V供电、10bit 分辨率、1.25MSPS采样率、带自动关断功能的串行模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV1572 具有超低功耗和断电功能的 10 位、1.25MSPS、单通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: TLV1572IDR
商品编号: C2670443
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TLV1572是一款高速10位逐次逼近型模数转换器（ADC），采用单2.7 V至5.5 V电源供电，封装为小型8引脚SOIC封装。 TLV1572的模拟输入范围为0至VCC，最高采样率可达1.25 MSPS。3 V电源供电时，功耗仅为8 mW；5 V电源供电时，功耗为25 mW。该器件具备自动掉电模式，在不进行转换时，自动将功耗降至10 μA。 TLV1572通过简单的3线或4线串行端口与数字微处理器通信，可直接与德州仪器TMS320 DSP和（Q）SPI兼容微控制器连接，无需额外的胶合逻辑。高采样率、简单的串行接口、SO-8封装、3 V工作电压和低功耗，使TLV1572成为紧凑型或远程高速系统的理想选择。

商品特性

快速采样率：1.25 MSPS
差分非线性误差：<±1 LSB
积分非线性误差：<±1 LSB
信噪失真比：59 dB，f(输入) = 500 kHz
单3 V至5 V电源供电
极低功耗：3 V时为8 mW；5 V时为25 mW
自动掉电：最大10 μA
与TMS320 DSP和（Q）SPI兼容微控制器无胶合逻辑串行接口
内置内部采样保持功能

应用领域

大容量存储和硬盘驱动器
汽车
数字伺服
过程控制
通用DSP
接触式图像传感器处理

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	1.25MHz
	通道数	-
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	时钟频率(fc)	20MHz；10MHz
	基准电压源	外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	10uA
