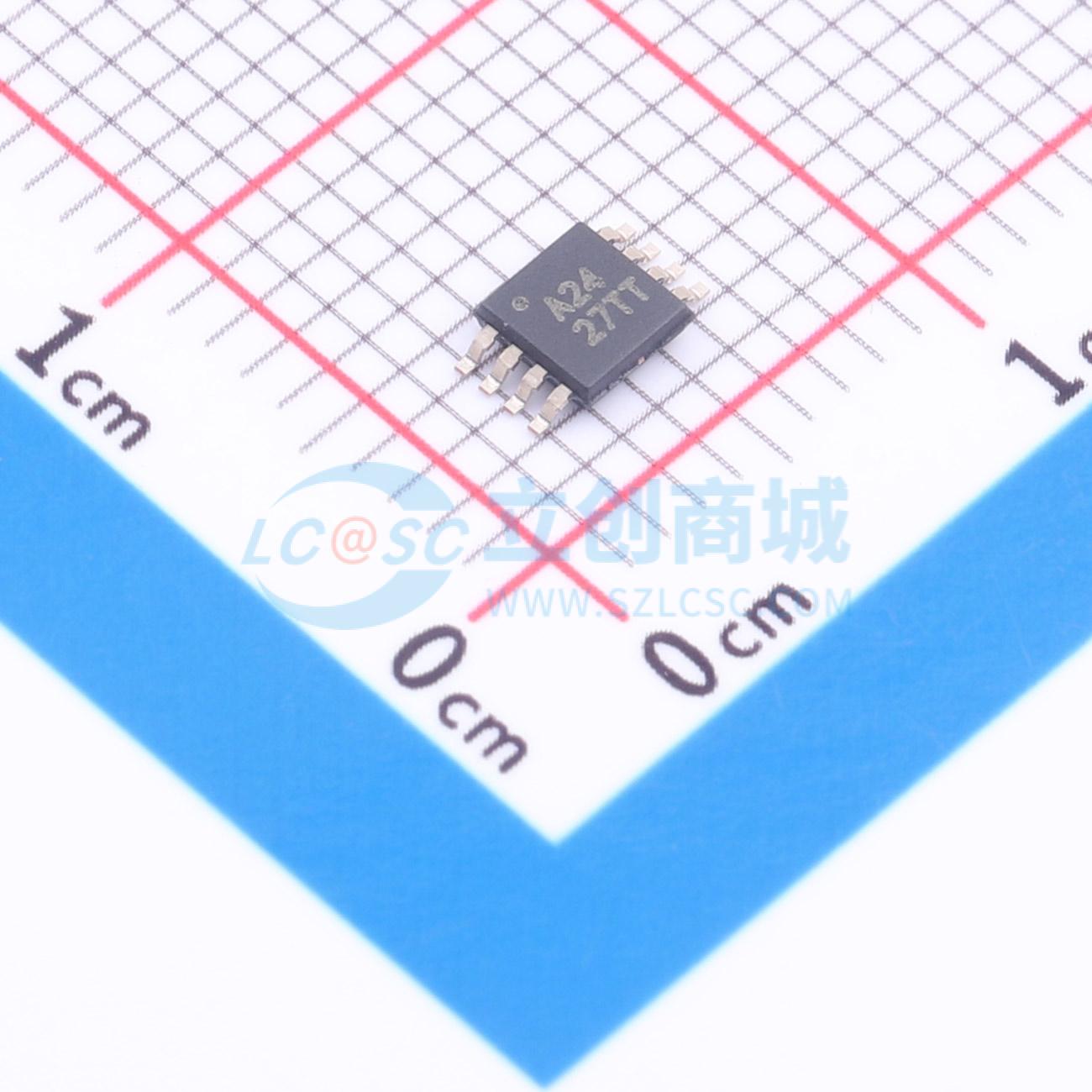

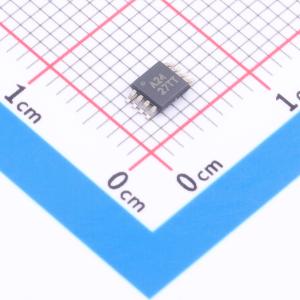

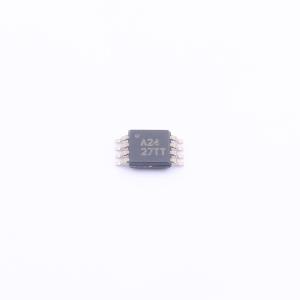

温馨提醒：图片仅供参考，商品以实物为准
ADS8324E/2K5
14位高速1.8V微功耗采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位采样模数转换器，支持1.8V供电，具有低功耗特性，支持50kHz采样率，串行，差分输入。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8324E/2K5
- 商品编号
- C2670491
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 50kHz | |
| 工作电压 | 1.8V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 3LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 78dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1.2MHz；24kHz~1.2MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 1.4mA |
商品概述
ADS8324是一款14位采样式模数（A/D）转换器，采用1.8V电源电压进行测试。即使在50kHz的全数据速率下运行，它的功耗也非常低。在较低的数据速率下，该器件的高速特性使其大部分时间处于掉电模式——在10kHz数据速率下，平均功耗小于1mW。 ADS8324还具备同步串行（与SPI/SSI兼容）接口和差分输入。参考电压可设置在500mV至VCC/2范围内的任意电平。 超低功耗和小尺寸使ADS8324非常适合便携式和电池供电系统。它也非常适用于远程数据采集模块、同步多通道系统和隔离式数据采集。ADS8324采用MSOP - 8封装。
商品特性
- 双极性输入范围
- 1.8V工作电压
- 50kHz采样率微功耗：2.7V时为5.0mW，1.8V时为2.5mW
- 掉电电流：最大3μA
- MSOP - 8封装，引脚与12位ADS7817兼容 串行（SPI/SSI）接口
应用领域
- 电池供电系统
- 远程数据采集
- 隔离式数据采集
- 同步采样多通道系统
- 工业控制
- 机器人技术
- 振动分析
