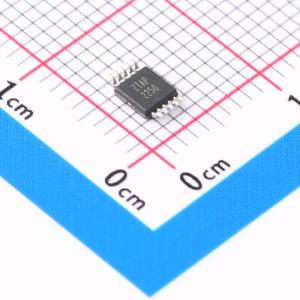

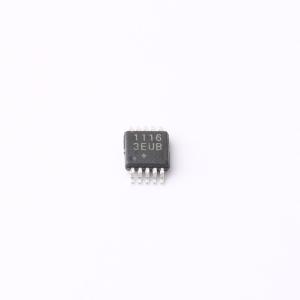

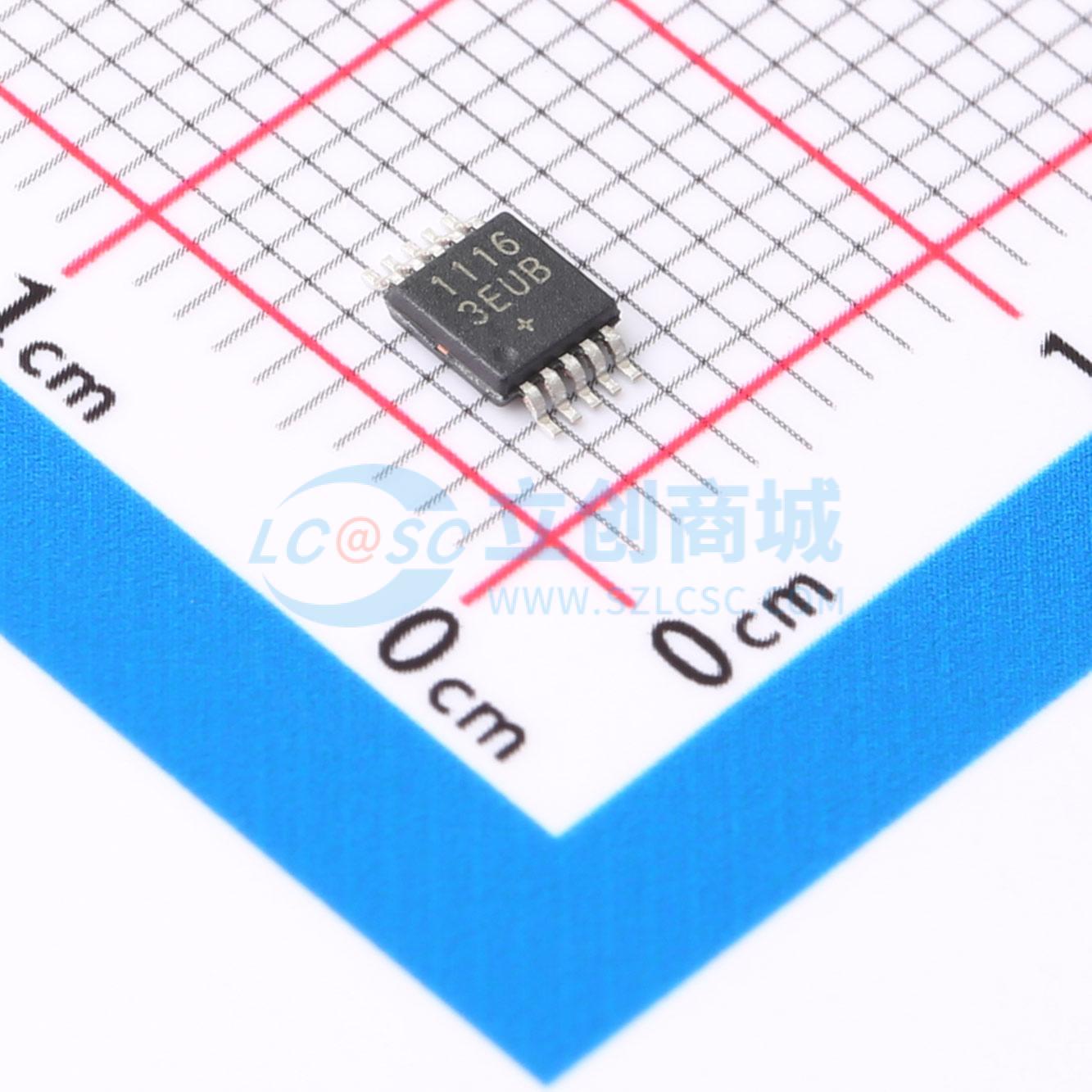

温馨提醒：图片仅供参考，商品以实物为准

MAX11163EUB+T

16位，250ksps，+5V单极输入SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位、250ksps、+5V单极性伪差分输入SAR ADC，10引脚μMAX微小封装、采用工业标准10引脚封装的ADC，具有93.8dB SNR
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11163EUB+T
商品编号: C2670420
商品封装: uMAX-10
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

MAX11163是一款16位、250ksps、+5V单极性伪差分输入逐次逼近寄存器（SAR）模数转换器（ADC），采用小型标准封装，具备出色的交流和直流性能。该ADC通常可实现93.2dB的信噪比（SNR）、-105dB的总谐波失真（THD）、±0.5 LSB的积分非线性（INL）和±0.2 LSB的微分非线性（DNL）。MAX11163保证16位无失码。 MAX11163使用与SPI兼容的串行接口进行通信，支持2.3V、3V、3.3V或5V逻辑电平。该串行接口可用于多通道应用中多个ADC的级联，并提供忙指示选项，以简化系统同步和定时。 MAX11163采用10引脚、3mm × 5mm的µMAX封装，工作温度范围为-40°C至+85°C。

商品特性

高直流/交流精度，提升测量质量
16位分辨率，无失码
250ksps吞吐量，无流水线延迟
10kHz时SNR为93.2dB，THD为-105dB，过渡噪声为0.38 LSBRMS
典型DNL为±0.2 LSB，典型INL为±0.5 LSB
宽电源范围和低功耗，简化电源设计
+5V模拟电源，+2.3V至+5V数字电源
250ksps时功耗为19mW
关断模式下电流为10µA
多行业标准串行接口和小型封装，减小尺寸
与SPI/QSPI/MICROWIRE DSP兼容的串行接口
3mm x 5mm小型10引脚µMAX封装

应用领域

工业过程控制
医疗仪器
测试与测量
自动测试设备
窄带接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	93.2dB
	基准电压源	外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	3.5mA
