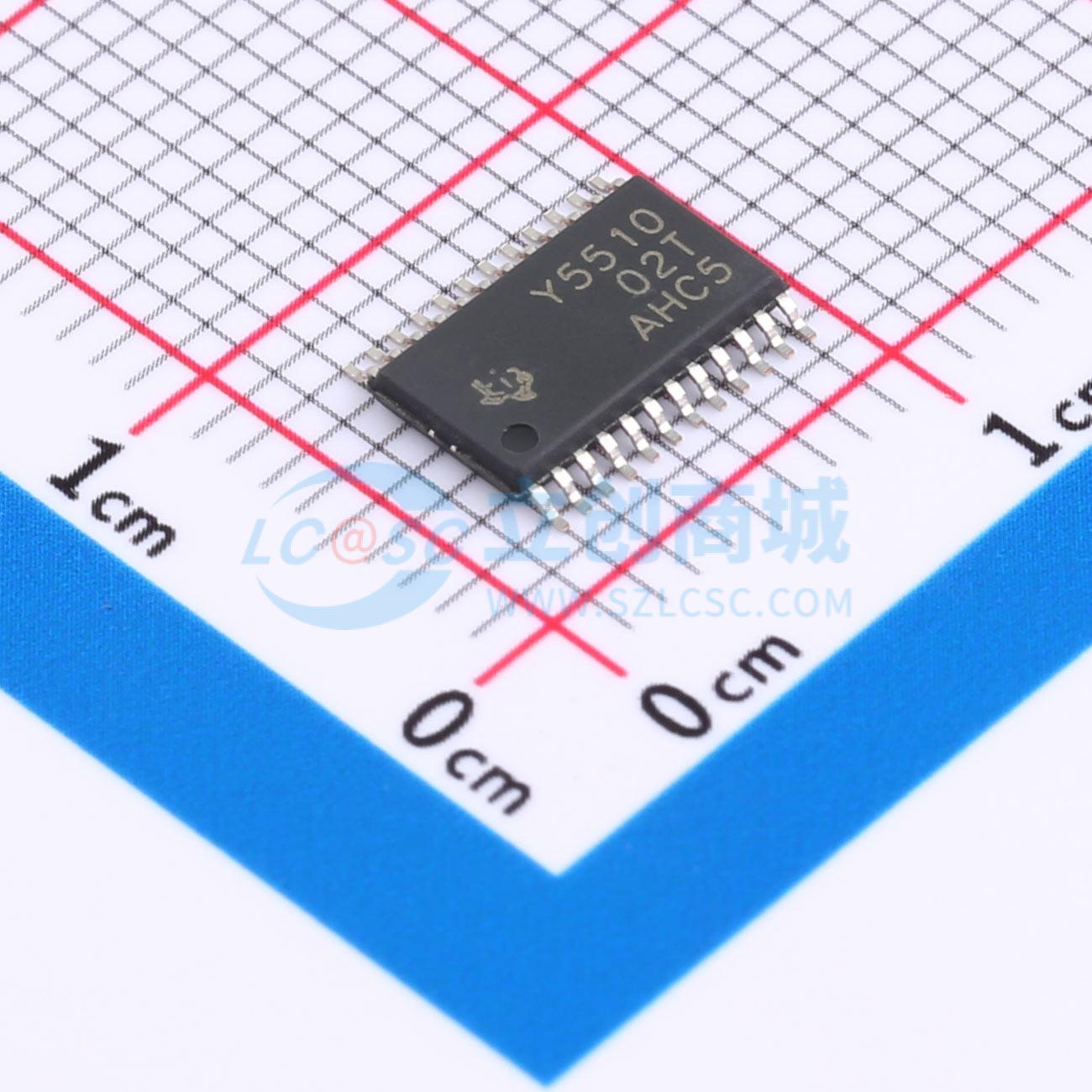

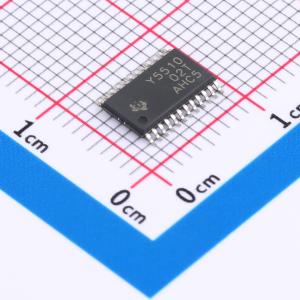

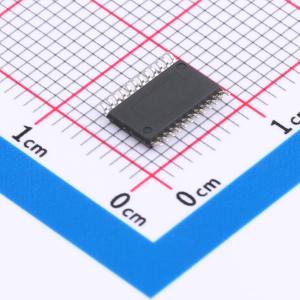

温馨提醒：图片仅供参考，商品以实物为准
TLC5510IPWR
8位高速模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5510 具有 2Vpp 输入的 8 位 20MSPS 模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5510IPWR
- 商品编号
- C2670349
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 20MHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | 并行 | |
| 差分输入 | 否 | |
| 积分非线性 | 0.75LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+75℃ | |
| 信噪比 | 46dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 不支持 | |
| 静态电流 | 27mA |
商品概述
TLC5510和TLC5510A是采用半闪存架构的CMOS 8位、20 MSPS模数转换器（ADC）。TLC5510和TLC5510A采用单5V电源供电，典型功耗仅为130 mW。器件内置采样保持电路、具备高阻抗模式的并行输出和内部基准电阻。 与闪存转换器相比，半闪存架构降低了功耗和芯片尺寸。通过分两步进行转换，大幅减少了比较器的数量。数据输出有效延迟为2.5个时钟周期。 TLC5510利用三个内部基准电阻，结合VDDA创建标准的2V满量程转换范围。只需外部跳线即可实现此选项，无需外部基准电阻。TLC5510A仅使用中心内部电阻部分，并外加4V基准电压，可处理4V输入信号。在25°C时，差分线性度为0.5 LSB，在整个工作温度范围内最大为0.75 LSB。典型动态指标包括1%的差分增益和0.7°的差分相位。 TLC5510和TLC5510A的工作温度范围为-20°C至75°C。
商品特性
- 模拟输入范围
- TLC5510... 2V满量程
- TLC5510A... 4V满量程
- 8位分辨率
- 积分线性误差 最大±0.75 LSB（25°C） 最大±1 LSB（-20°C至75°C）
- 差分线性误差 最大±0.5 LSB（25°C） 最大±0.75 LSB（-20°C至75°C）
- 最大转换速率 最高20兆采样每秒（MSPS）
- 单5V电源供电
- 低功耗
- TLC5510... 典型127.5 mW
- TLC5510A... 典型150 mW（包括基准电阻功耗）
- TLC5510可与索尼CXD1175互换
应用领域
- 数字电视
- 医学成像
- 视频会议
- 高速数据转换
- QAM解调器
