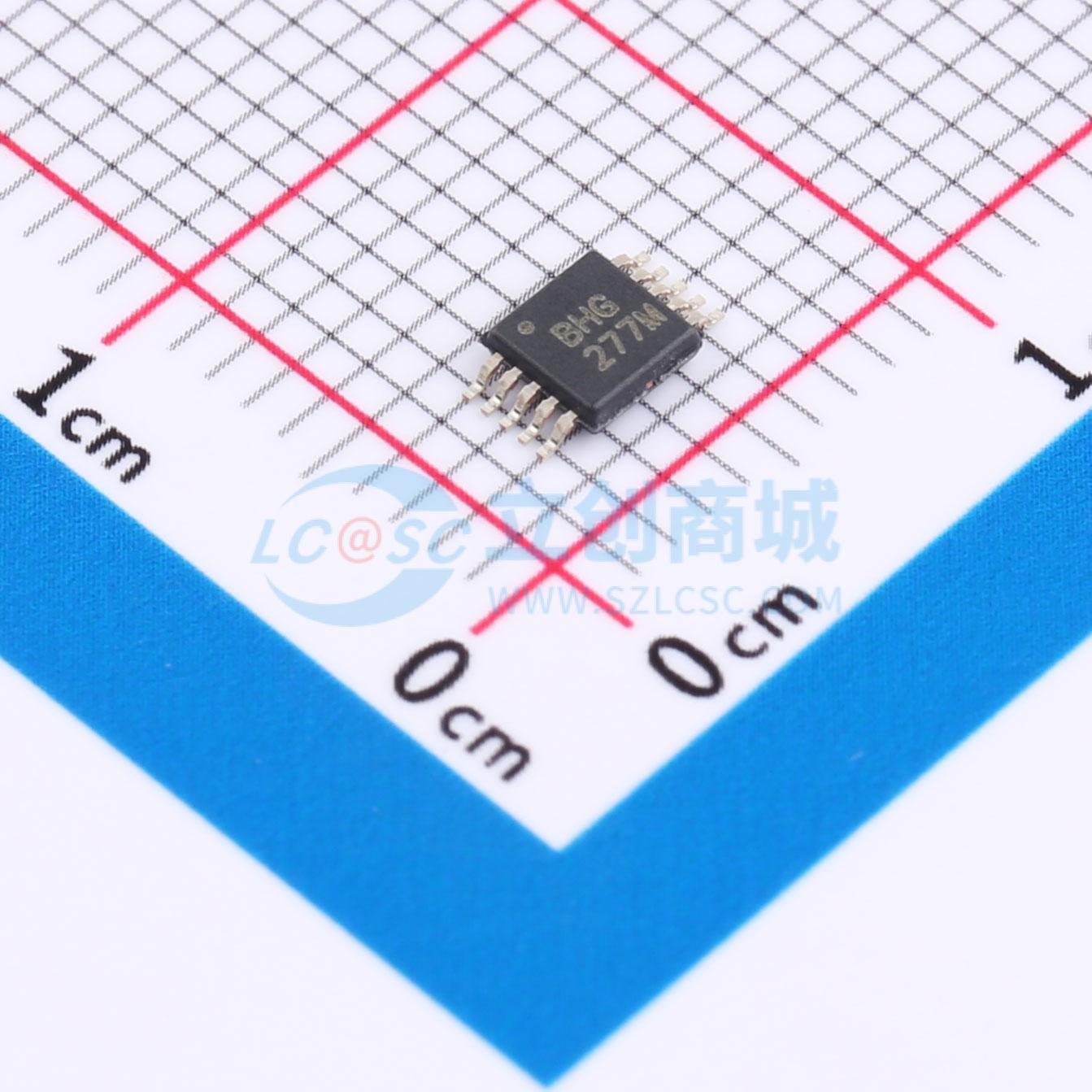

温馨提醒：图片仅供参考，商品以实物为准

ADS1244IDGST

低功耗，24bit 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1244是一款24位、低功耗的模数转换器，适用于高分辨率测量，尤其是便携式和其他空间和功率受限系统。
品牌名称: TI(德州仪器)
商品型号: ADS1244IDGST
商品编号: C2670367
商品封装: VSSOP-10
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

一款24位Δ-Σ模数（A/D）转换器。它采用MSOP-10封装，性能卓越且功耗极低，非常适合要求苛刻的高分辨率测量，尤其适用于便携式及其他对空间和功耗有严格限制的系统。该A/D转换器基于三阶Δ-Σ调制器和数字滤波器。模拟调制器的差分输入范围为±5V。数字滤波器可抑制50Hz和60Hz信号，在一个周期内完全稳定，并以每秒15个样本的速率输出数据。一个简单的两线串行接口提供所有必要的控制。数据检索、自校准和睡眠模式通过几个简单的波形即可实现。当仅需要单次转换时，转换器可在测量间隙的空闲时间关闭（睡眠模式），从而显著降低总体功耗。多个转换器可以连接在一起，形成同步采样的多通道测量系统。该转换器设计为可轻松连接到微控制器，如MSP430。该转换器支持2.5V至5.25V的模拟电源和1.8V至3.6V的数字电源。正常工作时的功耗通常低于270μW，睡眠模式下低于1μW。

商品特性

20位有效分辨率
电流消耗：90μA
模拟电源：2.5V至5.25V
数字电源：1.8V至3.6V
±5V差分输入范围
积分非线性（INL）：典型值0.0002%，最大值0.0008%
简单的两线串行接口
同时抑制50Hz和60Hz信号
支持睡眠模式的单次转换
单周期稳定
自校准
非常适合多通道系统
易于连接到MSP430

应用领域

手持式仪器
便携式医疗设备
工业过程控制
秤重设备

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	15Hz
	通道数	1
	工作电压	2.5V~5.25V；1.8V~3.6V
	接口类型	串行
	差分输入	是

	属性	参数值
	工作温度	-40℃~+85℃
	时钟/振荡器	外置
	时钟频率(fc)	2.4576MHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	数据速率	15Hz
	静态电流	100nA
