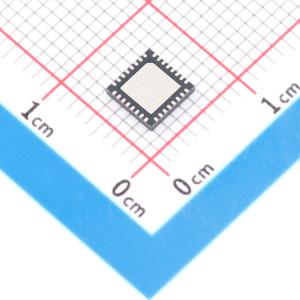

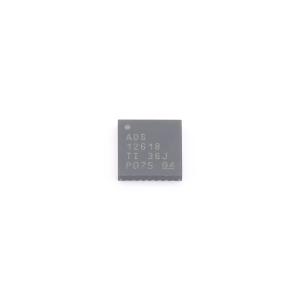

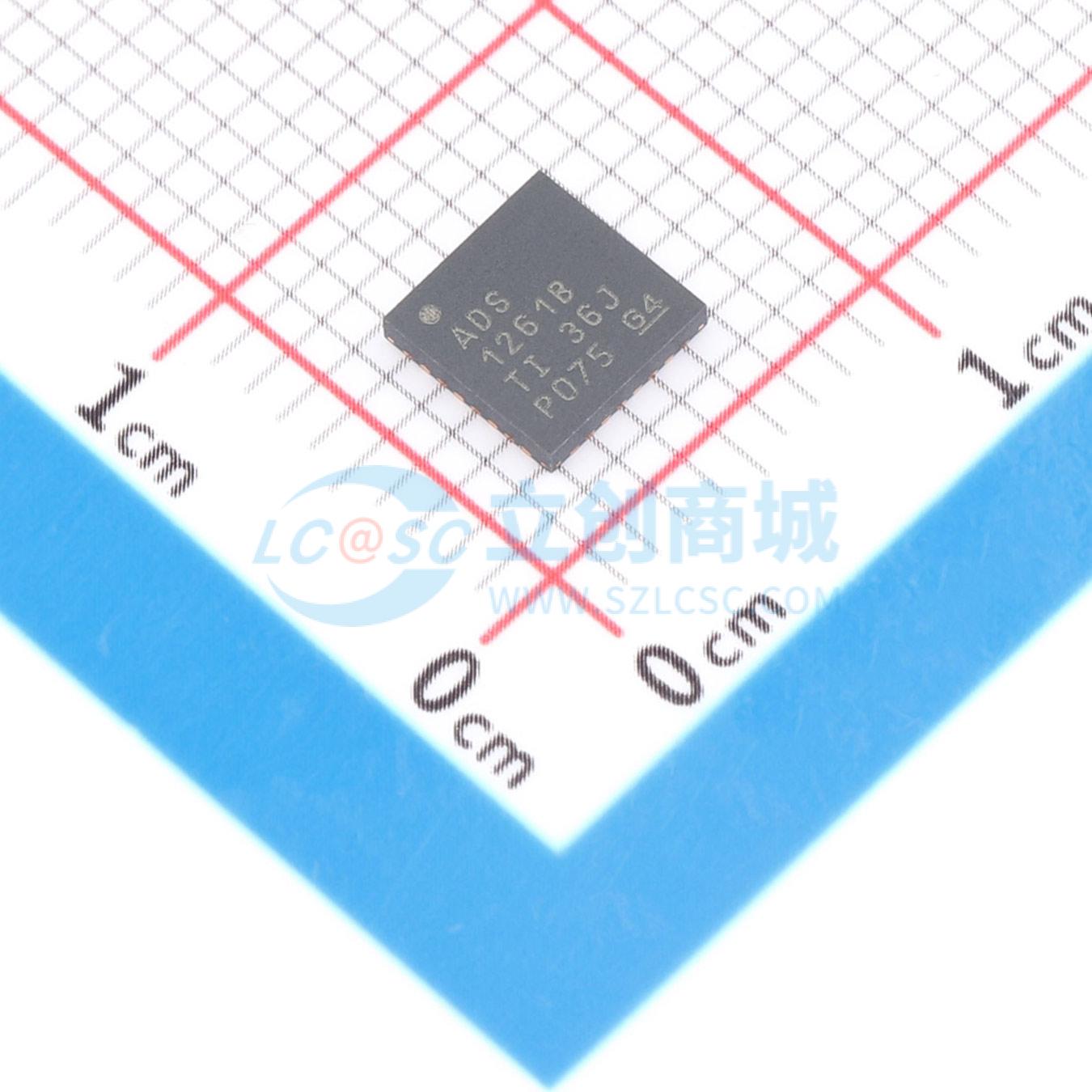

温馨提醒：图片仅供参考，商品以实物为准
ADS1261BIRHBT
ADS1261BIRHBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1261 适用于工厂自动化且具有 PGA、VREF、IDAC 和交流激励的 24 位 40kSPS 10 通道 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1261BIRHBT
- 商品编号
- C2669964
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 40kHz | |
| 通道数 | 10 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADS1260 和ADS1261(ADS126x) 均为包含可编程增益放大器(PGA) 的精密40kSPS ΔΣ 模数转换器(ADC)。这些器件还包含精密的电压基准和内部故障监控器。这些支持传感器的ADC 可以为要求最严苛的测量（包括称重秤和电阻式温度检测器(RTD)）提供高精度单芯片解决方案。 这些ADC 包含输入信号多路复用器、低噪声PGA（提供1 至128 的增益）、4 位ΔΣ 调制器、精密电压基准和可编程数字滤波器。 高阻抗PGA 输入(1GΩ) 可减小由传感器负载导致的测量误差。ADS1260 支持三路差分输入或五路单端输入。ADS1261 支持五路差分输入或十路单端输入。集成式电流源可简化RTD 测量。 灵活的数字滤波器可针对单周期稳定转换进行编程，同时能够提供同步50Hz 和60Hz 线路周期抑制。信号和基准监控器、温度传感器和CRC 数据验证可增强数据可靠性。 ADS126x 是引脚兼容的器件，采用5mm×5mm VQFN 封装，额定工作温度范围为 -40°C 至 +125°C。
商品特性
- 24 位高精度ADC
- 温漂：1 nV/°C
- 增益漂移：0.5 ppm/°C
- 噪声：30 nVRMS（20SPS，增益 =128）
- 线性度：2ppm
- CMOS PGA 增益：1 至128
- 宽输入电压范围：±7mV 至 ±5V
- 数据速率：2.5SPS 至40kSPS
- 2.5V 基准：2 ppm/°C
- 同步50Hz 和60Hz 抑制模式
- 单周期稳定模式
- 信号和基准监控器
- 5V 或 ±2.5V 电源
- 内部温度传感器
- 循环冗余校验(CRC)
- 激励电流源
- 传感器烧毁电流源
- 四路通用输入/输出(ADS1261)
- 用于桥式传感器的交流激励(ADS1261)
- 5mm×5mm VQFN 封装
应用领域
- PLC 模拟输入模块
- 称重秤和应变仪数字转换器
- 温度、压力测量
- 实验室仪表过程分析
