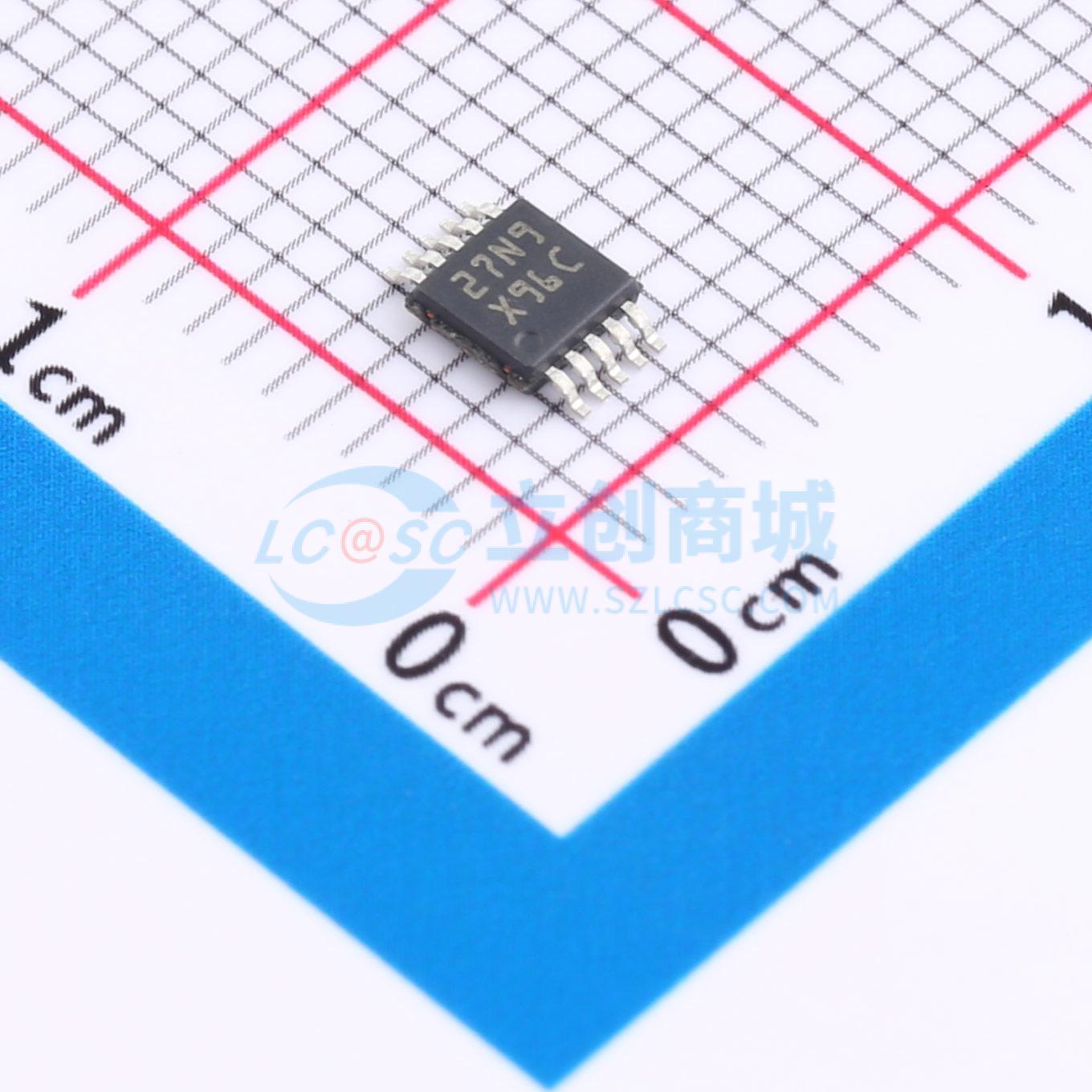

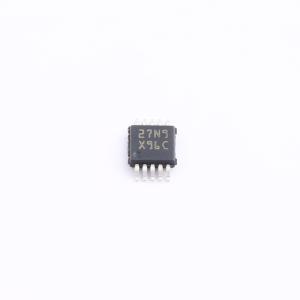

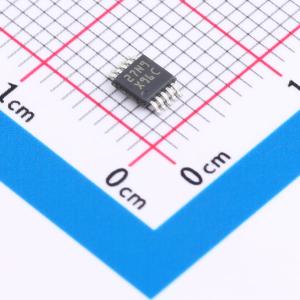

温馨提醒：图片仅供参考，商品以实物为准

ADC122S655CIMM/NOPB

双路12位同步采样A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 真同时采样差分输入，外部参考，宽输入共模电压范围，单高速串行数据输出，工作温度范围-40°C至+105°C。
品牌名称: TI(德州仪器)
商品型号: ADC122S655CIMM/NOPB
商品编号: C2669972
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

ADC122S655是一款双路12位、采样率为200 kSPS至500 kSPS的同步采样模数（A/D）转换器。两个通道的模拟输入可同时采样，以保留它们之间的相对相位信息。该转换器基于逐次逼近寄存器架构，从内部跟踪保持电路到整个A/D转换器，模拟输入的差分特性得以保持，从而提供出色的共模信号抑制能力。ADC122S655具有一个外部参考电压，其范围可从1.0V到VA变化。 ADC122S655的串行数据输出为二进制补码形式，并且与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。串行时钟（SCLK）和片选信号（CS）由两个通道共享。该转换器采用单一5V模拟电源供电，参考电压为2.5V，在500 kSPS采样率下工作时，总功耗通常为11 mW。当ADC122S655处于掉电模式时，功耗可降至3 μW。差分输入、低功耗和小尺寸特性使ADC122S655非常适合在电机控制应用中直接连接传感器。该器件的工作温度范围为工业级的 -40°C至 +105°C，时钟频率范围为6.4 MHz至16 MHz。ADC122S655采用10引脚VSSOP封装。

商品特性

真正的同步采样差分输入
采样率范围为200 kSPS至500 kSPS的指定性能
外部参考电压
宽输入共模电压范围
单路高速串行数据输出
工作温度范围为 -40°C至 +105°C
与SPI/QSPI/MICROWIRE/DSP兼容的串行接口

应用领域

电机控制
功率计/监测器
多轴定位系统
仪器仪表和控制系统
数据采集系统
医疗仪器直接传感器接口

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	500kHz
	通道数	2
	工作电压	4.5V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+105℃
	信噪比	71dB
	时钟/振荡器	外置
	时钟频率(fc)	6.4MHz~16MHz
	基准电压源	外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	15uA
