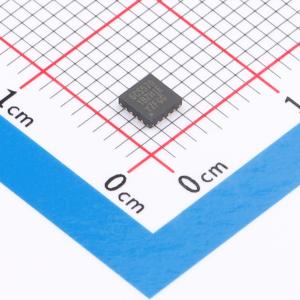

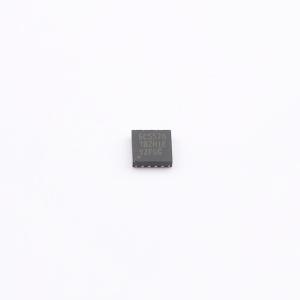

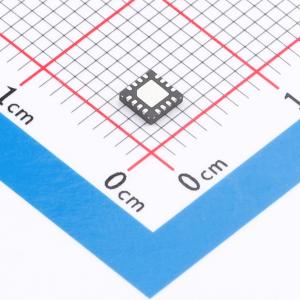

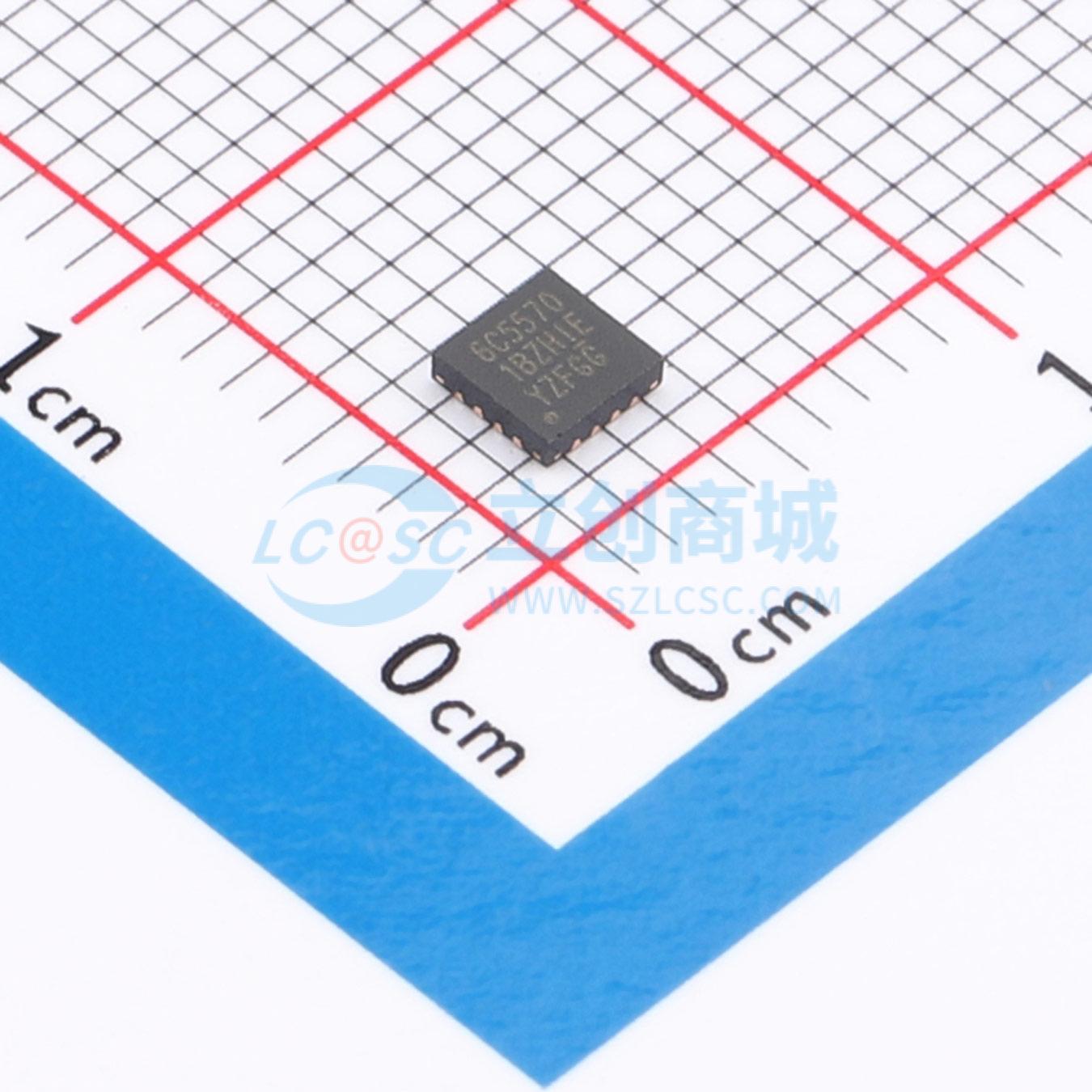

PI6C557-01BZHIEX

PI6C557 01BZHIEX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款符合PCI Express 3.0和以太网要求的扩频时钟发生器。用于PC或嵌入式系统，可大幅降低电磁干扰（EMI）。提供一个差分（HCSL）或LVDS扩频输出。采用锁相环（PLL）技术，以25MHz晶体为输入，产生一对100MHz的差分输出（HCSL）。提供-0.5%的展频选择和无展频选择。
品牌名称: DIODES(美台)
商品型号: PI6C557-01BZHIEX
商品编号: C2667756
商品封装: TQFN-16(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

PI6C557 - 01B是一款符合PCI Express 3.0和以太网要求的扩频时钟发生器。该器件用于PC或嵌入式系统，可大幅降低电磁干扰（EMI）。 PI6C557 - 01B提供一路差分（HCSL）或LVDS扩频输出。该器件采用Pericom专利的锁相环（PLL）技术，以25MHz晶体作为输入，产生一对100MHz的差分输出（HCSL）。它还提供-0.5%扩频和无扩频选择。

商品特性

符合PCIe 3.0标准
相位抖动 - 0.45ps RMS（高频典型值）
LVDS兼容输出
电源电压3.3V±10%
25MHz晶体或时钟输入频率
HCSL输出，0.8V电流模式差分对
周期抖动35ps（典型值）
-0.5%扩频和无扩频选择
工业温度范围
提供扩频旁路选项
通过外部引脚选择扩频
封装：（无铅环保）16引脚TQFN

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	100MHz
	工作电压	3V~3.6V

	属性	参数值
	输出通道数	1
	工作温度	-40℃~+85℃
