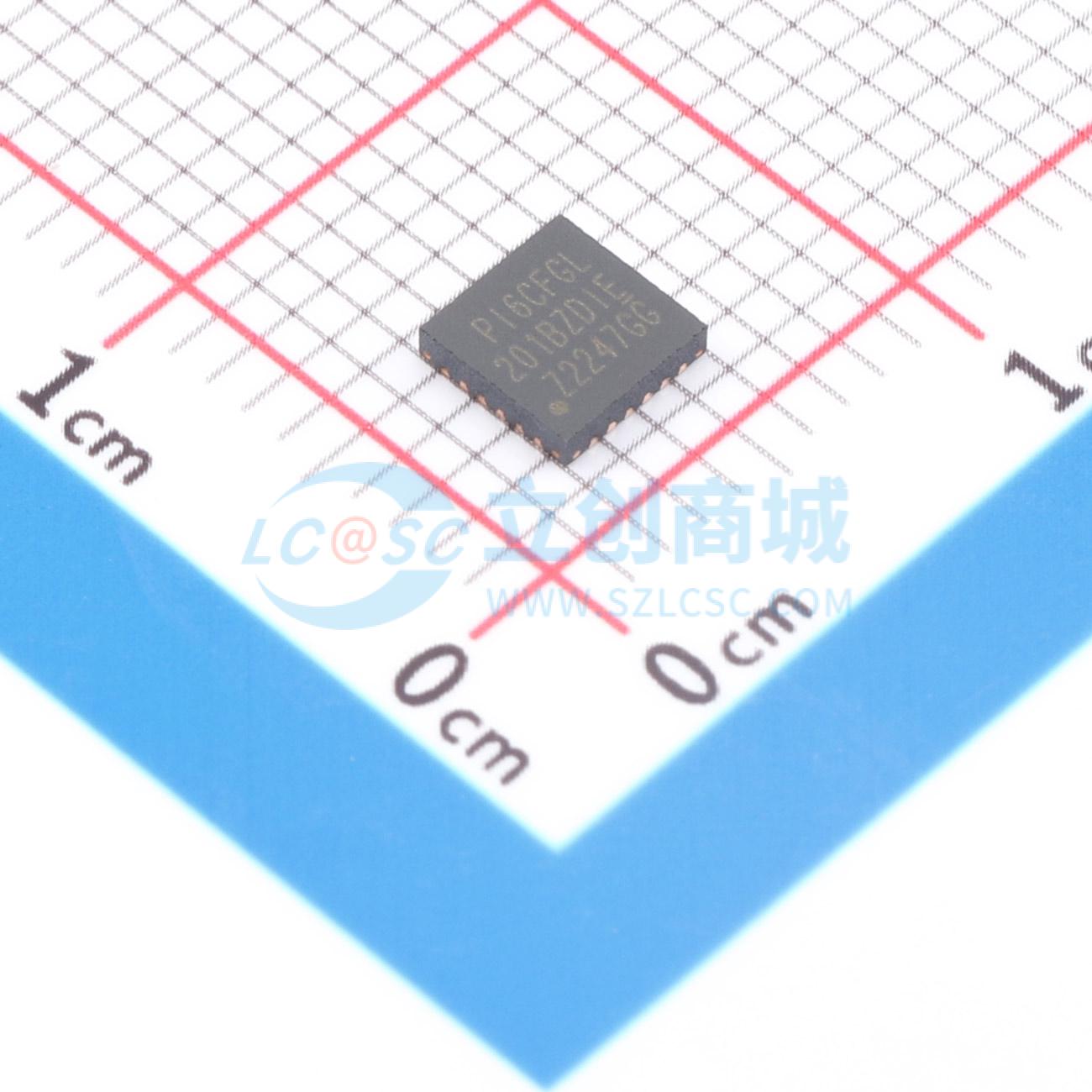

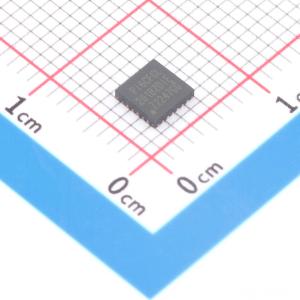

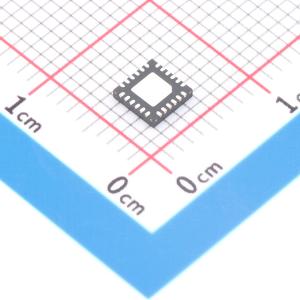

PI6CFGL201BZDIEX
2 输出 低功耗 PCIE Gen 1-2-3 时钟发生器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款用于 PCIe Gen 1、2 和 3 应用的双输出超低功耗 100MHz 频率发生器，集成输出端接，提供 Z₀ = 100Ω。该设备有 2 个时钟管理输出使能，并支持 2 种不同的扩频级别以及无扩频模式。该设备还有一个 1.8V LVCMOS REF1.8 输出。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI6CFGL201BZDIEX
- 商品编号
- C2667820
- 商品封装
- TQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | I2C | |
| 最大输出频率 | 100MHz | |
| 工作电压 | 3V~3.6V | |
| 输出通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 周期抖动 | - |
| 属性 | 参数值 | |
|---|---|---|
| 相邻周期抖动 | 30ps | |
| 相位抖动 | 30ps | |
| 相位偏移 | 不支持 | |
| 时钟/振荡器 | 外置 | |
| 输入电平 | CMOS | |
| 输出电平 | LVDS；HCSL | |
| 功能特性 | - |
应用领域
- PCIe 3.0/2.0/1.0 时钟生成
