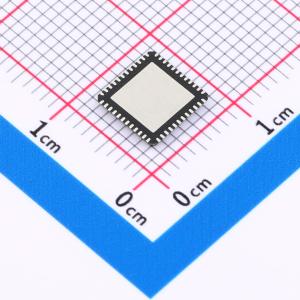

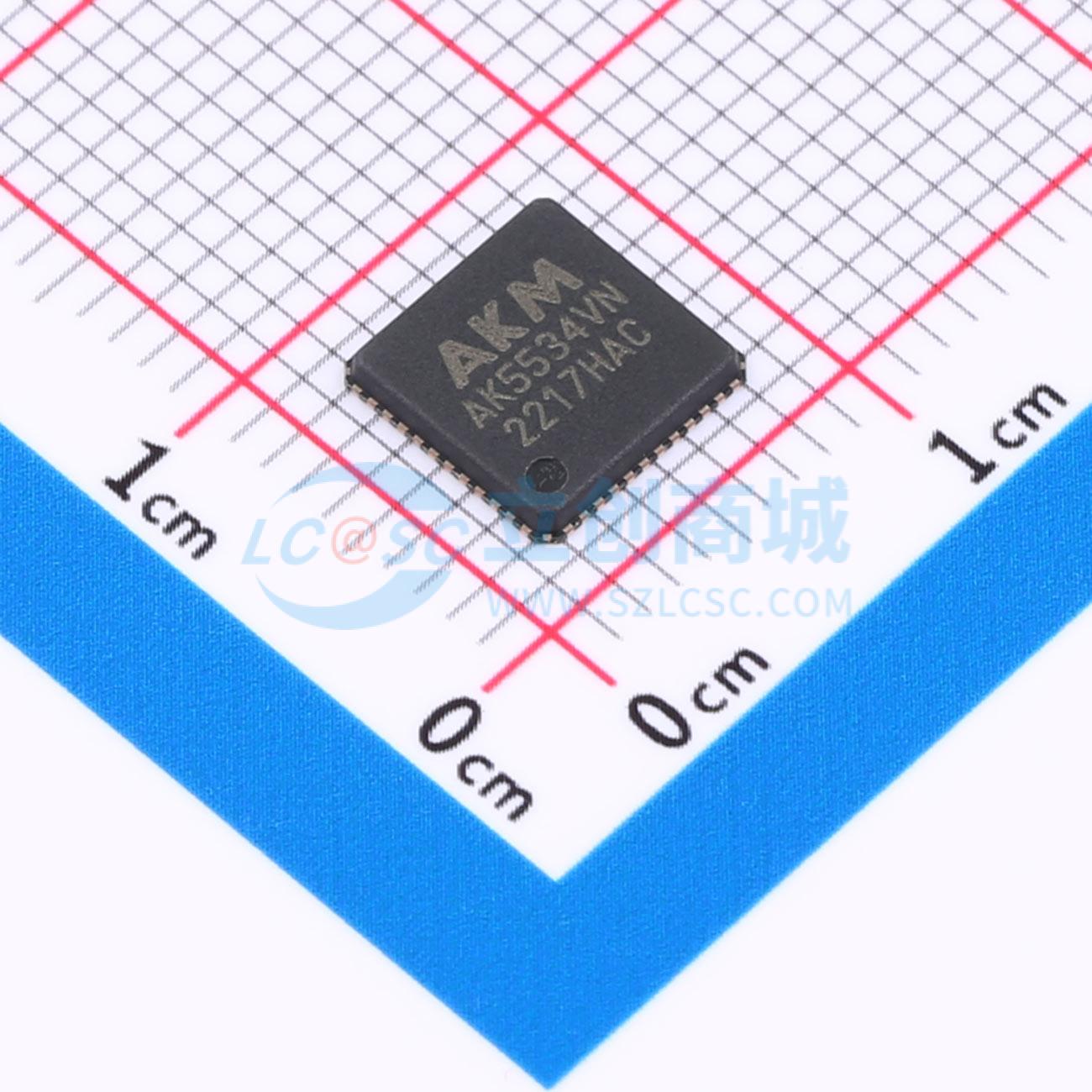

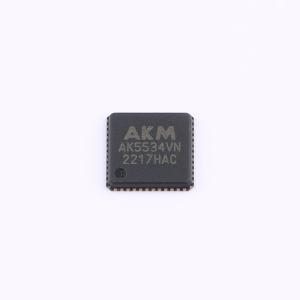

AK5534VN
四路差分32位Δ-Σ ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AK553x 系列是一款用于数字音频系统的 32 位、768 kHz 采样、差分输入 A/D 转换器。它在保持低功耗性能的同时，可实现 111 dB 的动态范围和 103 dB 的信纳比（S/(N+D)）。AK5534 集成了一个 4 通道 A/D 转换器，适用于混音器和多通道录音机
- 品牌名称
- AKM
- 商品型号
- AK5534VN
- 商品编号
- C2667243
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.394克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 32 | |
| 通道数 | 4 | |
| 工作电压 | 3V~3.6V；1.7V~1.98V | |
| 接口类型 | - | |
| 芯片类型参数/描述 | 音频ADC |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 基准电压源 | 外置 | |
| 基准电压值 | 3V | |
| 采样率 | 768kHz | |
| 静态电流 | 10uA |
商品概述
AK553x系列是一款用于数字音频系统的32位、768 kHz采样、差分输入A/D转换器。它在保持低功耗性能的同时，实现了111 dB的动态范围和103 dB的S/(N+D)。 AK5534集成了一个4通道A/D转换器，适用于混音器和多通道录音机。它集成了四种类型的数字滤波器，可根据音质偏好进行选择。通过支持TDM音频格式，AK5534可以轻松连接到DSP。此外，它支持高达11.2MHz的DSD输出。通道求和模式通过对多个通道的A/D数据进行求和与平均，提高了动态范围性能。在4对2模式下，动态范围提高到114 dB；在4对1模式下，动态范围提高到117 dB。
商品特性
- 采样率：8 kHz - 768 kHz
- 输入：全差分输入
- S/(N+D)：103 dB
- 动态范围（DR）：111 dB（4对2模式：114 dB，4对1模式：117 dB）
- 信噪比（S/N）：111 dB（4对2模式：114 dB，4对1模式：117 dB）
- 内部滤波器：四种类型的低通滤波器（LPF）、数字高通滤波器（HPF）
- 电源：3.0 - 3.6 V（模拟），1.7 - 1.98 V或3.0 - 3.6 V（数字）
- 输出格式：PCM模式：24/32位MSB对齐、IS或TDM；DSD模式：原生DSD 64、128、256；通过优化数据放置模式，在TDM模式下实现最大时隙效率
- 级联TDM接口：TDM512：fS = 48kHz；TDM256：fs = 96 kHz或48 kHz；TDM126：fS = 192kHz、96 kHz或48 kHz
- 工作模式：主模式和从模式
- 检测功能：输入溢出标志
- 串行接口：三线串行和P²C微处理器接口（也支持引脚设置）
- 功耗：96mW（AVDD = 3.3V，TVDD = 3.3 V，fS = 48kHz）
- 封装：48引脚QFN
